Nastavení sloupku (nástroj Zábradlí)
Poznámka pro uživatele MEP Designeru: Zábradlí a jejich nastavení jsou viditelná, ale nelze je vytvářet ani upravovat.

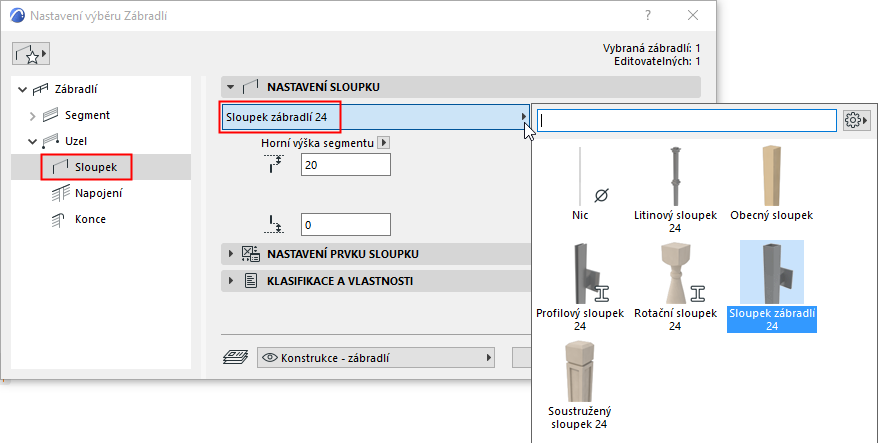

Z nabídky vyberte GDL prvek sloupku, který má být umístěn na každý uzel zábradlí, nebo vyberte volbu Nic (pokud fyzicky sloupky vytvořit nechcete).
GDL prvky nastavíte na panelu níže. Viz Nastavení prvků sloupku (sloupky/vnitřní sloupky/svislé tyče).
Vedle přednastaveného obsahu můžete uložit a použít také vlastní prvky sloupků.
Zadejte hodnotu horního a spodního odsazení sloupků.
Z nabídky vyberte, odkud bude odsazení počítané:
•Horní výška segmentu: Hodnoty budou vztaženy k výšce segmentu.
Poznámka: Výšku segmentu nastavíte v nastavení segmentu. viz Výška segmentu a vodorovné odsazení.
•Absolutní: Zadejte absolutní výšku sloupků. Horní odsazení od výšky segmentu je pak příslušně upraveno.
