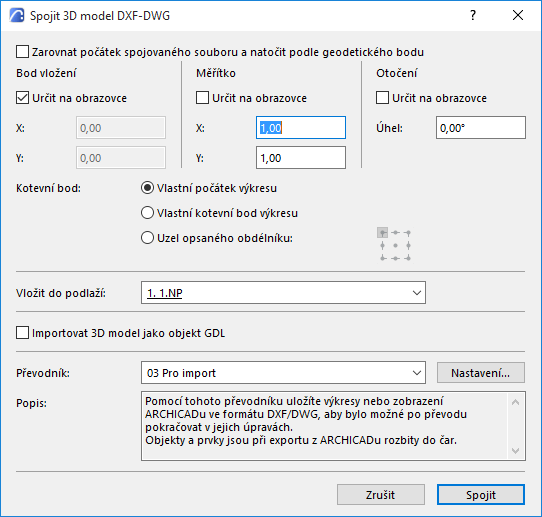

Dialogové okno Spojit 3D model DXF-DWG

Proces spojení je popsán zde: Spojit DXF/DWG.

Pomocí těchto nastavení určíte místo a způsob vložení DXF-DWG souboru do půdorysu Archicadu.

•Zarovnat počátek spojovaného souboru a natočit podle geodetického bodu: pomocí této volby vložíte spojovaný model do souřadnic a s natočením geodetického bodu Archicadu.

Následující volby umožňují definovat umístění, měřítko a umístění vkládané kresby.

•Bod vložení: (není dostupné, pokud jste zvolili Zarovnat s Geodetickým bodem)

–Zadejte souřadnice X/Y levého spodního bodu ohraničení kresby nebo jejího počátku. Nebo zvolte Určit na obrazovce a vyberte bod vložení kliknutím v půdorysu.

•Měřítko:

–Nastavte poměr měřítka ve směru X/Y. Záporné hodnoty kresbu zrcadlí.

–Nebo vyberte Určit na obrazovce a nastavte měřítko graficky.

•Natočení: (není dostupné, pokud jste zvolili Zarovnat s Geodetickým bodem)

–Otočení vložené kresby nastavíte vzhledem k bodu vložení. Nebo vyberte Určit na obrazovce a nastavte otočení ručně.

Kotevní bod: Určuje bod ohraničení kresby, kterým bude kresba vložena.

•Vlastní počátek výkresu: Globální počátek (souřadnice 0;0) připojeného výkresu bude umístěn do souřadnic určených vámi na obrazovce nebo v daném dialogovém okně.

•Vlastní kotevní bod výkresu: Vlastní kotevní bod výkresu (pokud existuje) bude umístěn do určených souřadnic.

•Uzel opsaného obdélníka: Vyberte jeden z 9 bodů obrysu. Kresba bude vložena pomocí tohoto bodu.

Vložit do podlaží: Z této nabídky vyberte podlaží, do kterého vložíte kresbu.

Importovat 3D model jako objekt GDL Aktivujte tuto volbu pro import 3D modelu jako GDL.

Převodník: Vyberte DXF/DWG převodník, který bude použit pro převod připojené kresby AutoCADu (výchozí převodník “Pro import” většinou dostačuje). Tlačítkem Nastavení můžete nastavení převodníku otevřít a upravit jej.
