MEP Designer ist eine spezialisierte BIM-Lösung für Fachplaner:innen. MEP Designer basiert auf der Archicad-Plattform und ermöglicht die effiziente Modellierung, Dokumentation und Koordination von HKLSE-Systemen (Kanäle, Rohrleitungen und Verkabelung) in einer kollaborativen BIM-Umgebung.
Wie passt MEP Designer in den Workflow einer/s Fachplaner:in - mit oder ohne Archicad? Siehe folgende Abschnitte:
Werkzeugkasten mit Schwerpunkt HKLSE-Planung
Dokumentation und Ausschnitt-Erstellung: Alle Funktionen
Essentielle Architektur-Elemente: Erstellen und Bearbeiten - Angezeigt mit Grafischer Überschreibung
Architektur-Elemente, die nur angezeigt werden (aus importierten Archicad-Modellen)
Interaktive Auswertung für HKLSE-bezogene Daten
Teamwork mit MEP Designer und Archicad
Arbeiten mit Archicad-Projekten

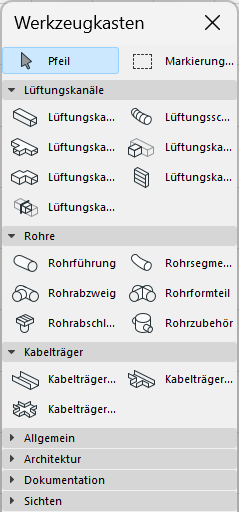

Werkzeugkasten mit Schwerpunkt HKLSE-Planung
Die Benutzeroberfläche des MEP Designers ist für die HKLSE-Planung optimiert. Der HKLSE-Werkzeugkasten bietet eine breite Palette von Spezialwerkzeugen:
•Lüftungskanal-Installation
•Rohr-Installation
•Kabelführung
•Parametrische HKLSE-Ausrüstung und Zubehörobjekte
Die voll funktionsfähigen Raum-, Morph- und Öffnungswerkzeuge sind ebenfalls enthalten, um präzises Modellieren innerhalb der Gebäudestruktur zu unterstützen.
Dokumentation und Ausschnitt-Erstellung: Alle Funktionen
Ihnen steht ein vollständiges Set an Dokumentationswerkzeugen zur Verfügung, einschliesslich Bemassungen und Etiketten sowie Werkzeugen zur Ausschnitterstellung wie Schnitte, Ansichten und Details, damit Sie das HKLSE-Modell vollständig ausarbeiten können.
Essentielle Architektur-Elemente: Erstellen und Bearbeiten - Angezeigt mit Grafischer Überschreibung
Es steht eine begrenzte Anzahl essentieller Architekturwerkzeuge zur Verfügung. Sie können folgende Strukturen erstellen und bearbeiten, aber sie sind als Referenz für Ihr HKLSE-Modell gedacht und werden mit einer Grafischen Überschreibung angezeigt.
Mehrschichtige Bauteile und Profile werden unterstützt, aber auch diese werden mit einer Grafischen Überschreibung dargestellt - die Schichten sind im Modell nicht sichtbar.
Die Grafische Überschreibung ist integriert und kann nicht geändert werden.
|
Erstellen und bearbeiten Sie diese Elemente |
|
Wand |
|
Decke |
|
Stütze |
|
Träger |
|
Dach |
|
Objekt |
|
Tür |
|
Fenster |
Architektur-Elemente, die nur angezeigt werden (aus importierten Archicad-Modellen)
Wenn Sie ein Archicad-Modell im MEP Designer öffnen, sehen Sie alle Modellelemente.
Diverse Archicad-Elemente können jedoch nicht im MEP Designer erstellt oder bearbeitet werden (Sie können ihre Einstellungen anzeigen lassen, aber nicht ändern).

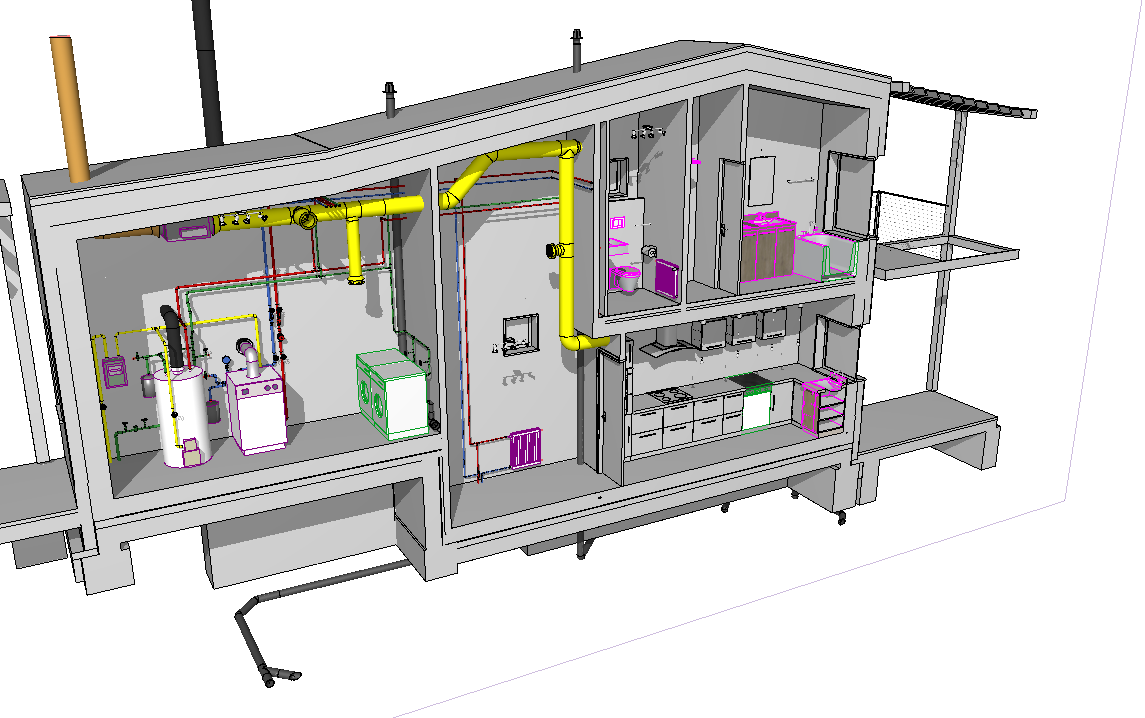

Konstruktionselemente werden mit einer Grafischen Überschreibung angezeigt. Die Grafische Überschreibung ist integriert und kann nicht geändert werden.
|
Elemente, die nur angezeigt werden können (können nicht erstellt oder bearbeitet werden) |
|
Schale |
|
Treppe |
|
Geländer |
|
Fassade |
|
Dachfenster |
|
Eckfenster |
|
Wandabschluss |
|
Freifläche |

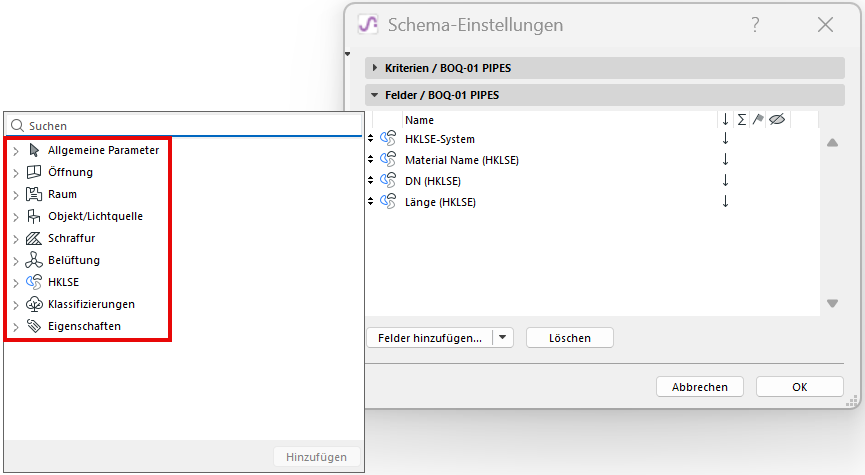

Interaktive Auswertung für HKLSE-bezogene Daten
Die Interaktive Auswertung steht für die flexible Auflistung allgemeiner und elementspezifischer Daten (Parameter, Klassifizierungen, Eigenschaften) für die folgenden Elemente zur Verfügung:
|
Interaktive Auswertung: |
|
HKLSE-Elemente |
|
Lüftung |
|
Öffnung |
|
Raum |
|
Objekt/Lichtquelle |
|
Schraffur |
Teamwork mit MEP Designer und Archicad
Mit der Teamwork-Funktion können Sie ein MEP Designer-Projekt freigeben und andere MEP Designer- oder Archicad-User zur Zusammenarbeit einladen.
MEP Designer-User können auch einem von Archicad aus freigegebenen Teamwork-Projekt beitreten.
Es ist eine vordefinierte Rolle „Haustechnik-Ingenieur:in" verfügbar mit spezifischen Berechtigungen:
•HKLSE-Werkzeug-Elemente
•HKLSE Präferenzen
Arbeiten mit Archicad-Projekten
MEP Designer verwendet die gleichen Projekt-Dateiformate wie Archicad (.pln, .pla).
•Öffnen/Dazuladen: Sie können ein Archicad-Modell oder Layouts in MEP Designer öffnen oder dazuladen. Archicad-Konstruktionselemente werden mit einer Grafischen Überschreibung angezeigt und die Bearbeitung ist je nach Werkzeug eingeschränkt oder nicht möglich (siehe oben).
Sie können auch Elemente zwischen Archicad und MEP Designer kopieren und einfügen.
•Hotlinks: In MEP Designer können Archicad-Modelle als Hotlinks referenziert werden, aber diese Hotlinks können nicht geändert werden.
