1.Erstellen eines Hydroniksystems mit Rohrleitungselementen und Geräten

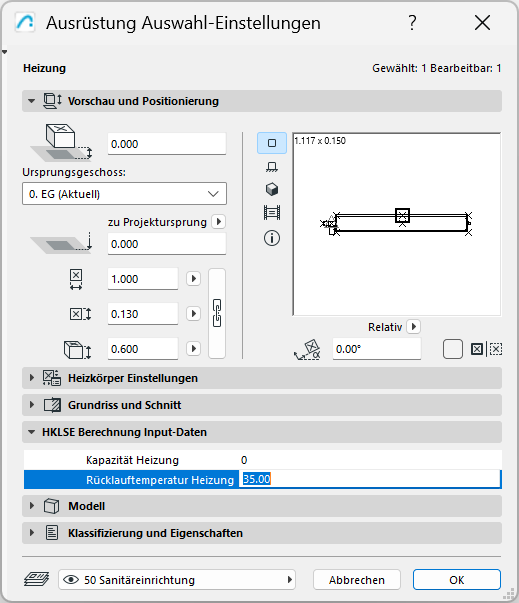

2.Geben Sie die Heizleistung und Rücklaufwerte für einzelne Komponenten des Warmwasserheizungssystems in dessen Einstellungen oder in der Infobox ein:

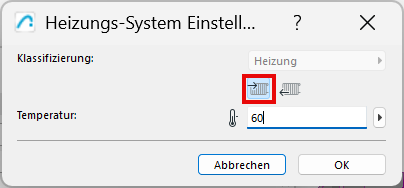

3.In den Hydronik-Systemeinstellungen: Definieren Sie die Temperaturanforderungen (z. B. für Vor- und Rücklauf) für ein ausgewähltes Segment:
-Öffnen Sie die Heizungs-System Einstellungen über die HKLSE-Symbolleiste oder das Kontextmenü eines beliebigen Heizungs-Segments.
4.Heizungs-System zum System-Browser hinzufügen (siehe HKLSE-System zum System-Browser hinzufügen)

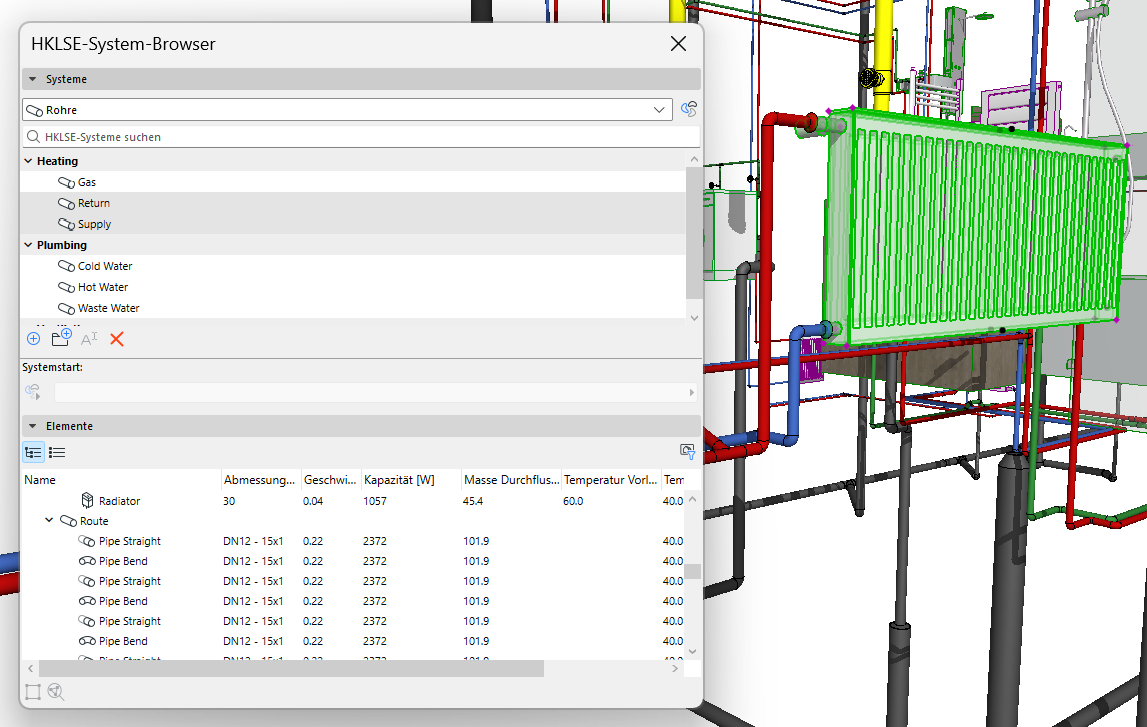

Der System-Browser zeigt die relevanten Daten für jedes Element an: Kapazitäten, Vor- und Rücklauftemperaturen, Massendurchfluss und Geschwindigkeit.
•Kapazitäten werden bis zum Systemstartpunkt addiert
•Massendurchfluss, Geschwindigkeit und Rücklauftemperatur werden für die Führungen und Segmente berechnet
•Diese Daten basieren auf den Abmessungen der Elemente sowie auf den Leistungs- und Temperaturdaten, die für die Hydronik-Elemente eingegeben wurden
5.Optimieren Sie die Rohrdimensionen: Verwenden Sie auf der Grundlage der im System-Browser angezeigten Daten den Hydronik-Optimierer, um die Abmessungen nach Bedarf anzupassen.
Sie können diese Daten für alle Teile des Systems mit Hilfe von Etiketten und Listen anzeigen.
Haben Sie Probleme mit der Anzeige von HKLSE-Daten?
Manchmal werden die angezeigten Daten (z. B. in Etiketten und Auswertungen) nicht aktualisiert. In diesem Fall gilt:
1.Stellen Sie sicher, dass Sie das System zum System-Browser hinzugefügt haben, um die Berechnung auszulösen (siehe HKLSE-System zum System-Browser hinzufügen)
2.Beachten Sie, dass im Plan nichts ausgewählt ist, und wählen den Befehl aus dem Kontextmenü: HKLSE-Eigenschaften aktualisieren
Hinweis: Der Befehl HKLSE-Eigenschaften aktualisieren ist erst ab Archicad 29.1.0 verfügbar. In älteren Versionen gehen Sie wie folgt vor:
-Öffnen Sie den System-Browser und wählen Sie das System aus, das Sie aktualisieren möchten
-Verwenden Sie Ansicht > Neuaufbau > Neu aufbauen & generieren
