Az MEP Designer egy speciális BIM-megoldás mérnökök számára. Az Archicad platformra épülve lehetővé teszi az épületgépészeti rendszerek (csatornázás, csövezés és kábelezés) hatékony modellezését, dokumentálását és koordinálását egy együttműködésen alapuló BIM-környezeten belül.
Hogyan illeszkedik az MEP Designer egy mérnök munkafolyamatába – Archicaddel vagy anélkül? Lásd a következő részeket:
Épületgépészet tervezésre összpontosító eszköztár
Dokumentáció és nézőpontok létrehozása: Minden funkció
Alapvető építészeti elemek: Létrehozás és szerkesztés – Felülírással megjelenítve
Csak megtekintést engedélyező építészeti elemek (importált Archicad modellekből)
Interaktív konszignáció az MEP-re vonatkozó adatokhoz
Csapatmunka az MEP Designerrel és az Archicaddel
Épületgépészet tervezésre összpontosító eszköztár
Az MEP Designer felület az MEP (épületgépészeti) mérnöki munkákhoz lett tervezve. Az MEP eszköztár számos speciális eszközt tartalmaz:
•Csatornázás
•Csövezés
•Kábelezés
•Parametrikus épületgépészeti berendezések és kiegészítő objektumok
Az eszköztár a teljes funkcionalitású Helyiség, Alakzat és Nyílás eszközöket is tartalmazza, az épületszerkezeten belüli pontos modellezés érdekében.
Dokumentáció és nézőpontok létrehozása: Minden funkció
Az épületgépészeti modell befejezéséhez rendelkezésre áll a teljes dokumentációs eszközkészlet (például méretek és címkék) valamint a nézőpontkészítő eszközök (például metszetek, magasságok és részletek) is.
Alapvető építészeti elemek: Létrehozás és szerkesztés – Felülírással megjelenítve
Az alapvető építészeti eszközök korlátozott készlete áll rendelkezésre. A következő szerkezeteket lehet létrehozni és szerkeszteni, de ezek csak az épületgépészeti modell referenciájaként szolgálnak, és felülírással jelennek meg.
Kompozit és profilszerkezetek is használhatók, de ezek is felülírással jelennek meg – a felületek nem láthatók a modellben.
A felülírás kijelző az eszköz alapvető része, és nem módosítható.
|
Létrehozható és szerkeszthető elemek |
|
Fal |
|
Födém |
|
Oszlop |
|
Gerenda |
|
Tető |
|
Tárgy |
|
Ajtó |
|
Ablak |

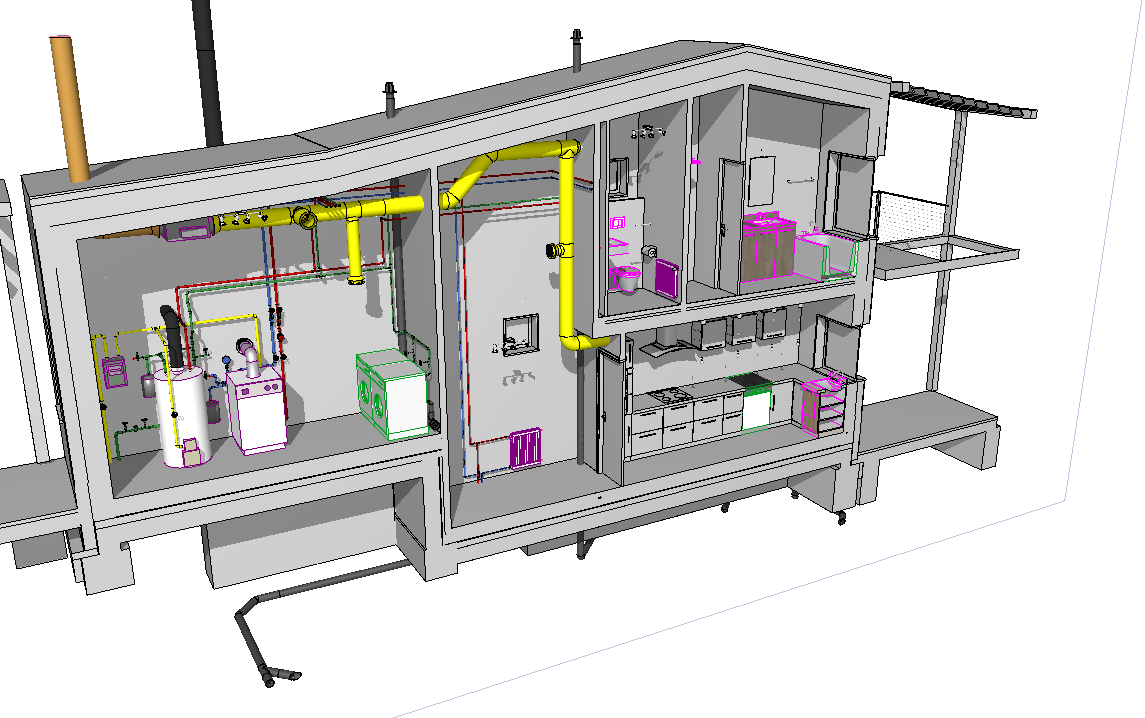

Csak megtekintést engedélyező építészeti elemek (importált Archicad modellekből)
Ha megnyit egy Archicad modellt az MEP Designerben, akkor az összes modellelem megjelenik.
Bizonyos Archicad elemek azonban nem hozhatók létre vagy szerkeszthetők az MEP Designerben (a beállításokat megtekintheti, de nem módosíthatja őket).
A szerkezeti elemek felülírással jelennek meg. A felülírás kijelző az eszköz alapvető része, és nem módosítható.
|
Csak megtekintést engedélyező elemek (nem hozhatók létre vagy szerkeszthetők) |
|
Héjszerkezet |
|
Lépcső |
|
Korlát |
|
Függönyfal |
|
Tetőablak |
|
Sarokablak |
|
Falvég |
|
Felületháló |
Interaktív konszignáció az MEP-re vonatkozó adatokhoz

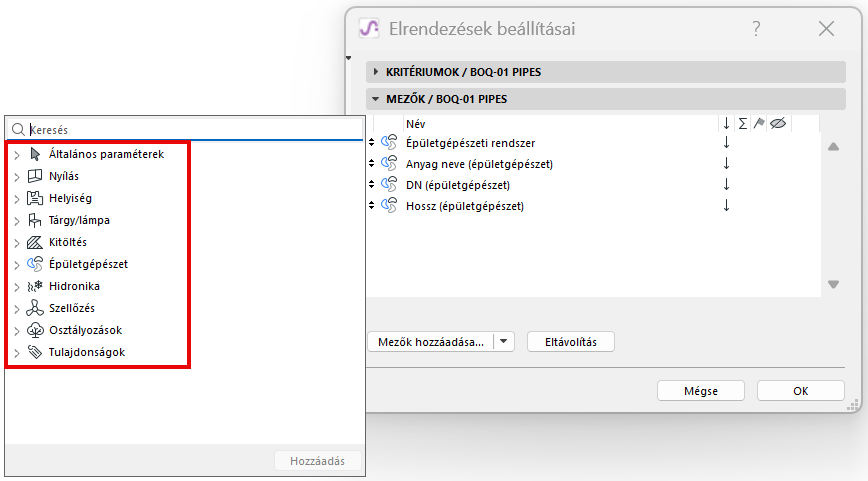

Az Interaktív konszignáció az általános és elemspecifikus adatok (paraméterek, osztályozások, tulajdonságok) rugalmas listázására szolgál a következő elemek esetében:
|
Interaktív konszignáció: |
|
Épületgépészeti elemek |
|
Szellőzés |
|
Áttörés |
|
Időzóna |
|
Tárgy/lámpa |
|
Kitöltés |
Csapatmunka az MEP Designerrel és az Archicaddel
A Csapatmunka funkcióval megoszthat egy MEP Designer tervet, és meghívhat más MEP Designer vagy Archicad felhasználókat, hogy együtt dolgozzanak azon.
A MEP Designer felhasználók is csatlakozhatnak egy Archicadból megosztott Csapatmunka tervhez.
Elérhető egy előre meghatározott „Épületgépész tervező” szerepkör, amely speciális engedélyekkel rendelkezik épületgépész tervezők számára:
•Épületgépészeti elemek (MEP)
•Épületgépészeti beállítások
Az MEP Designer ugyanazokat a tervfájlformátumokat (.pln, .pla) használja, mint az Archicad.
•Megnyitás/Egyesítés: Megnyithat vagy egyesíthet Archicad modelleket vagy tervlapokat az MEP Designerben. Az Archicad szerkezeti elemek felülírással jelennek meg, és a szerkesztés az eszköztől függően korlátozott vagy nem elérhető (lásd fentebb).
Másolhat és beilleszthet elemeket az Archicad és az MEP Designer között.
•Kapcsolt modulok: Az MEP Designerben az Archicad modellekre kapcsolt modulként lehet hivatkozni, de ezek a kapcsolt modulok nem módosíthatók.
