Megjegyzés MEP Designer felhasználók számára: A függönyfalak és a függönyfal-beállítások láthatóak, de nem hozhatók létre vagy szerkeszthetők.
Referenciavonal
A referenciavonal az ablakban eredetileg megadott vonal/sokszögvonal/ív. Ha a Határvonal eljárással hoz létre függönyfalat, akkor a határvonal elsőként megrajzolt szegmense a referenciavonal.
A függönyfal referenciavonalhoz viszonyított tájolásának megfordításához használja az Infótábla Átfordítás parancsát.

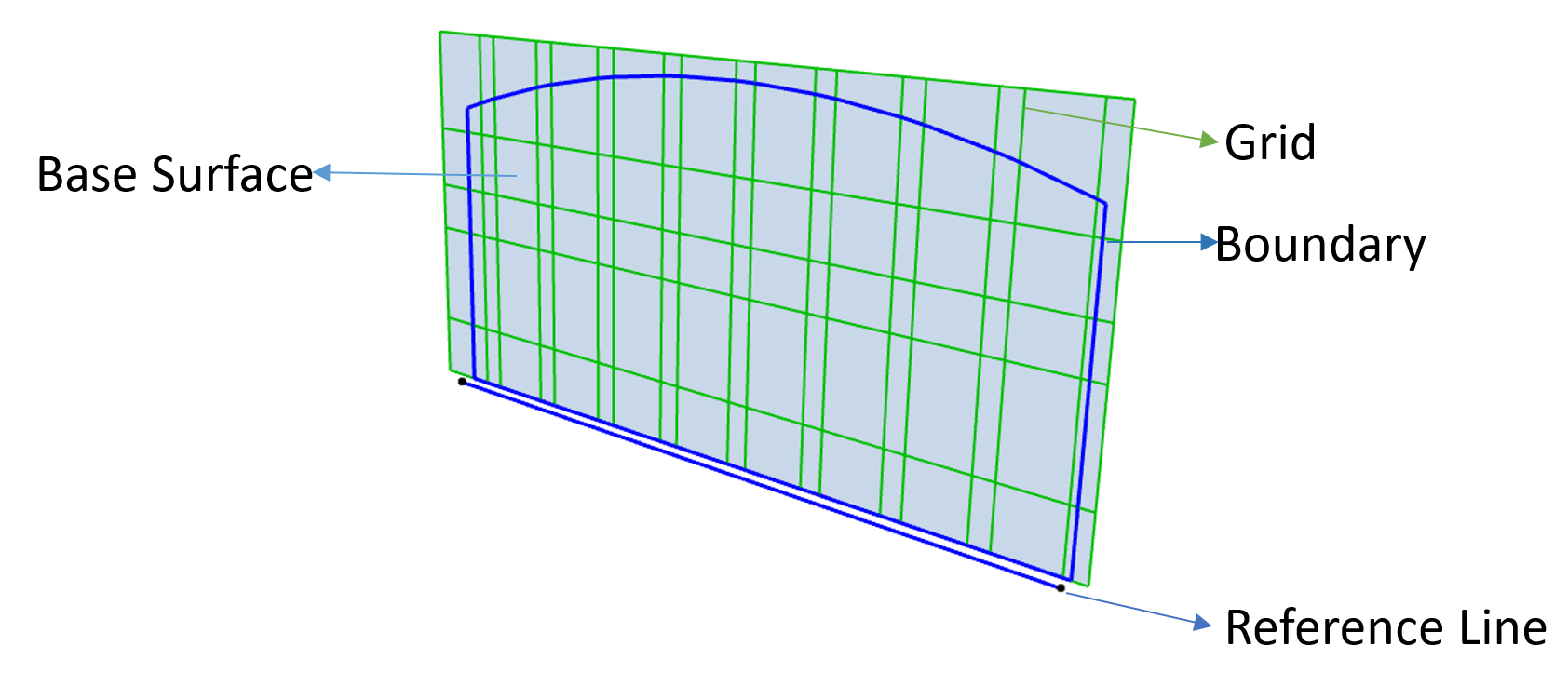

A referenciavonal a függönyfalséma része (a sémaháló-mintával, a határvonallal és az alapfelülettel együtt).
Az elhelyezett függönyfal referenciavonala később szerkeszthető.
Referenciafelület
A referenciafelület egy automatikusan létrehozott képzeletbeli sík vagy íves felület a megadott referenciavonalból (sokszögvonalból vagy ívből) kiemelkedve. A megadott vonal gyakran létező elem (pl. födém) mentén kerül elhelyezésre, a referenciafelület pedig ebből a megadott vonalból fog kiemelkedni.
Az Alapfelület határozza meg a függönyfal felületét és helyzetét. Ez az a felület, amelyre a függönyfal fizikai elemei (keret, panelek) támaszkodnak. Az alapfelület egybeeshet a referenciafelülettel; valószínűbb azonban, hogy eltolást fog alkalmazni rá. A függönyfal egészének áthelyezésekor vagy elforgatásakor az alapfelületet mozgatja; a referenciavonal és a referenciafelület pedig az alapfelülettel együtt mozog.
A függönyfal alapfelülete egy végtelen sík – kivéve, ha íves felületen alapul. (Az íves függönyfal alapfelülete hengeres, és csak a henger tengelyének irányában végtelen.)
A függönyfal végtelen alapfelülete nagy szabadságot nyújt a függönyfal egyéb elemekhez való csatlakoztatásában, és több egymáshoz kapcsolt függönyfal rész bármely függönyfalhoz való hozzáadásában.
Határvonal
A határvonal egy egyszerű poligon az alapfelületen, amely a függönyfal fizikai határainak felel meg.
A határvonal a függönyfalséma része (a sémahálóval, a referenciavonallal és az alapfelülettel együtt).
A függönyfal határvonala által alkotott keret egybeesik ezzel a határvonal poligonnal.
A függönyfal határvonala ugyanúgy szerkeszthető, mint más poligonok.
Séma
A séma tartalmazza a függönyfal alapvető geometriai meghatározásait (Alapfelület, Séma háló, Referenciavonal).
Az Elrendezés beállításainál a hálóvonal mintája két irányba rendezhető („sor” és „oszlop”). A séma határozza meg azt is, hogy a keretek és panelek mely osztályokhoz tartozzanak az alapvető mintán belül.
Lásd Függönyfal elrendezési beállítások.
A függönyfal minden más eleme (keretek, panelek, kiegészítők, csomópontok) a sémához van csatolva.
Séma háló
Az alapfelületen sémaháló látható (a hálóvonalak vízszintesen és függőlegesen futnak és a Függönyfal séma részeként adhatók meg).
A sémaháló határozza meg a függönyfalon lévő keretek és panelek helyének és elrendezésének az alapértékeit. A sémaháló szerkeszthető (törölhető, hálóvonalak adhatók hozzá, áthelyezhető vagy elforgatható). A sémaháló geometriájának módosítása esetén a háló keretei és paneljei is megfelelően változnak.
Keret
Minden keretosztály (Határvonal, Borda, Osztórúd vagy bármely más, felhasználó által megadott osztály) egyedi beállításokkal rendelkezik. A függönyfal létrehozásakor a keretek kapcsolódnak a sémahálóhoz, ezért a hálóvonal áthelyezésekor vagy törlésekor a keretet is mozgatjuk, illetve töröljük. (A Függönyfal szerkesztő módjában további, sémahálótól független kereteket helyezhet le.)
Lásd Függönyfal keretek.
Panel
A panelek a függönyfal – általában üvegezett – sík felületei. A függönyfalakhoz két előre meghatározott osztály tartozik: Első és Második – ezeket egészítik ki a felhasználó által megadott panelosztályok. A panelek mindig keretek közé kerülnek.
Lásd Függönyfal panelek.
Csomópont
A függönyfal csomópont egy opcionális szerkezet, amely arra szolgál, hogy összekösse a paneleket a kerettel. A csomópont egy GDL tárgy, amely elhelyezhető egyenként vagy automatikusan is, minden metszéspontban.
Lásd Függönyfal csomópontok.
Kiegészítők
A kiegészítők a függönyfalhoz kapcsolt opcionális, nem teherhordó elemek, például árnyékolók. Ezek olyan GDL könyvtári elemek, amelyek egy létező függönyfal bármely kereténél elhelyezhetők.
Lásd Függönyfal kiegészítők.
