A következő részekben bemutatjuk, hogyan kombinálhatók a függönyfalak egyéb elemekkel.
Függönyfal csatlakozások kezelése
A függönyfal egy vagy több falhoz kapcsolódhat.
•A függönyfal áthelyezésével vagy elforgatásával a hozzá kapcsolódó fal is megfelelően megnyúlik.
•A Kapcsolás parancs akkor is hasznos, ha a fal geometriáját ferde függönyfalhoz kell igazítani.
Fal kapcsolása Függönyfalhoz:
1.Jelölje ki a fal(ak)at és a függönyfalat. (Tetszőleges számú falat kiválaszthat, függönyfalból viszont csak egyet.)
2.Használja a Tervezés > Függönyfal módosítása > Fal(ak) illesztése függönyfalhoz parancsot

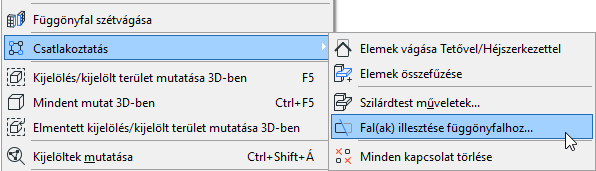

vagy a Csatlakoztatás > Fal(ak) illesztése függönyfalhoz parancsot a helyi menüben.
3.Megjelenik a Falak illesztése függönyfalhoz párbeszédpanel. Ezen a párbeszédpanelen adható meg a fal(ak) és a függönyfal pontos csatlakozási pontja.
Lásd a részleteket lent.
4.Kattintson a Kapcsolás parancsra.

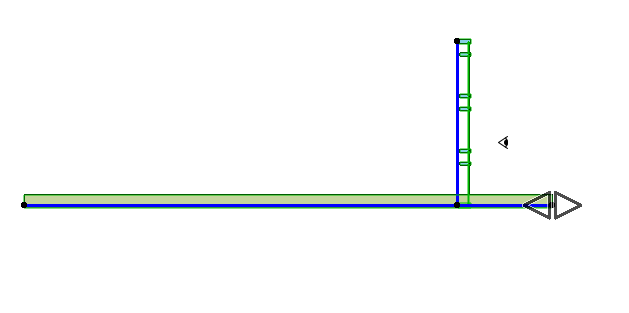

5.Amikor a falvégek és a Függönyfal nem vágnak egybe, megjelenik a szem kurzor: kattintással adja meg, hogy a fal melyik végét kívánja csatlakoztatni a függönyfalhoz.
A kurzort a fal valamelyik vége felé mozgatva a falon dupla nyilat formáló kurzor jelenik meg, jelezve, hogy ha ekkor kattint, akkor a falnak ezt a végét csatlakoztatja.

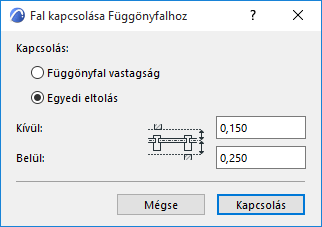

Fal kapcsolása Függönyfalhoz párbeszédablak

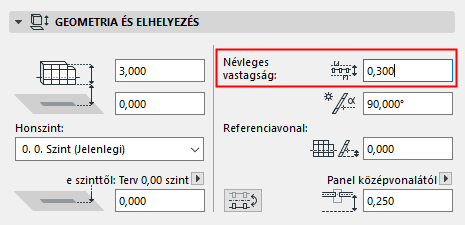

•Kapcsolás a függönyfal vastagságánál: ez az alapértelmezett beállítás. A Belül és Kívül eltolás értékek összege adja meg a függönyfal névleges vastagságát, a Függönyfal rendszer beállításai Geometria és elhelyezés panelén definiáltak szerint. A jelen példában a névleges vastagság beállított értéke 0,300.
•A Kívül érték: ez határozza meg, hogy a Függönyfalhoz képest „kívülről” érkező falak mely ponton csatlakozzanak ehhez a függönyfalhoz.
•A Belül érték: ez határozza meg, hogy a Függönyfalhoz képest „belülről” érkező falak mely ponton csatlakozzanak ehhez a függönyfalhoz.
A Belül és a Kívül falcsatlakozási pontok egyaránt az Alapfelülethez viszonyított eltolások, amint az a „Fal kapcsolása Függönyfalhoz” párbeszédpanelen látható.
A csatlakozó falaknak a függönyfalhoz viszonyított eltolásához a névleges vastagság „Belülre” eső része megegyezik a Referenciafelület Panel eltolásával (a példában 250); a „Kívülre” eső rész pedig a névleges vastagságból fennmaradó rész (a példában 150).
•Egyéni eltolás: kattintson erre a lehetőségre, ha csak a függönyfal névleges vastagságának megfelelő pontokon kíván fala(ka)t csatlakoztatni. Adja meg a kívül és belül Falcsatlakozás Pont Függönyfal alapfelületéhez viszonyított eltolások értékeit a Kívül és a Belül falcsatlakozási pont mezőkben.
Ha szeretne újból meghatározni egy korábban már csatlakoztatott falat, akkor csatlakoztassa azt újra.
Függönyfal csatlakozások kezelése

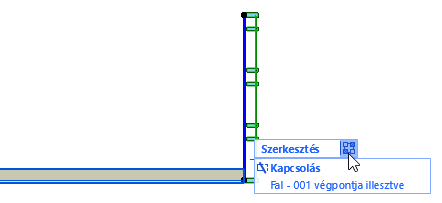

A függönyfal és fal(ak) közötti csatlakozásban részt vevő kiválasztott elemek „fogóval” jelennek meg. Kattintson a fogóra a kiválasztott elemeket érintő csatlakozások (beleértve a szilárdtest-műveleteket és vágásokat, valamint az összekapcsolt falakat/függönyfalakat) listájának megjelenítéséhez. Használja a listát a kapcsolatok kezelésére.
További részleteket lásd Elemek csatlakozásának kezelése.
