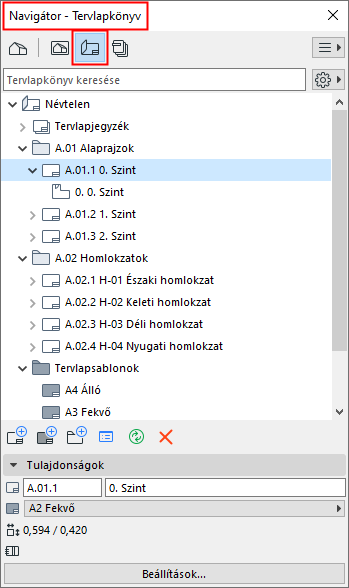

A terv összes tervlapját tartalmazza az azokhoz tartozó rajzokkal, opcionálisan mappákba rendezve és a tervlapsablonok alapján formázva.
Fastruktúrában látható a Navigátor és a Szervező Tervlapkönyv térképén.
A keresőmezőben név alapján kereshetők az elemek.
A Tervlapkönyv listájának megjelenítése
Tervlapkönyv elemeinek mozgatása
Tervlapkönyv elemek beállításai és parancsai
A tervlapkönyv elemek tulajdonságai
A Tervlapkönyv listájának megjelenítése

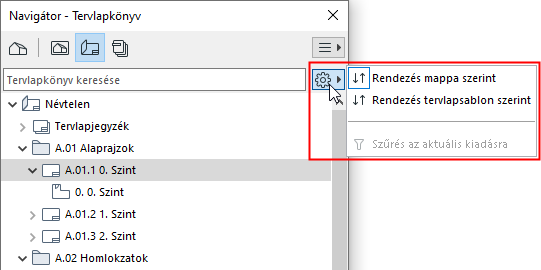

A Tervlapkönyv elemeinek listázása a Beállítások felugró ablakban állítható be:
•A Rendezés mappa szerint funkcióval a tervlapok mappák szerint listázhatók – ez egy szabadon beállítható logika. (A Mappa elsődleges funkciója, hogy lehetővé tegye egy egyedi számozási rendszer hozzárendelését.) A fastruktúrában az egyes elrendezésekhez tartozó rajzok neve is látható.
Lásd Alcsoportok.
•A Tervlapsablonok szerint rendezve opció a tervlapokat Tervlapsablonok szerinti rendezésben mutatja. A rajzok nem szerepelnek a listában.
•Szűrés az aktuális kiadásra: használja ezt a szűrőt, ha csak az utolsó kiadáshoz hozzáadott tervlapokat kívánja megjeleníteni.
Lásd Módosítások kezelése.
Tervlapkönyv elemeinek mozgatása
Az elemeket tetszés szerint áthúzhatja a tervlapkönyv egyik mappájából egy másikba.
•Hierarchiába rendezett alcsoportokat hozhat létre
•Egyik alcsoportból egy másikba mozgathat át tervlapokat
•Tervlapsablont rendelhet tervlapokhoz
•Egyik tervlapról egy másikra mozgathat át rajzokat
Megjegyzés: Ebben az esetben a rajznak a tervlap középpontjához viszonyított helyzete változatlan marad.
Fontos: A Navigátorban vagy Szervezőben található elemeken elvégzett műveletek (például a fogd-és-vidd műveletek, az elemek törlése a térképekről vagy hozzáadása egy publikálási készlethez) nem vonhatók vissza a Mégse paranccsal sem.
Tervlapkönyv elemek beállításai és parancsai

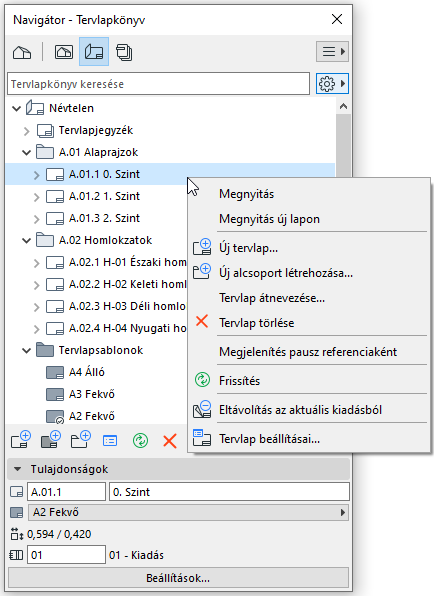

•Használja a kijelölt tervlapkönyv elem helyi menüjét
•Bármely kiválasztott elemnél kattintson a Beállítások gombra a Tervlapkönyv alján

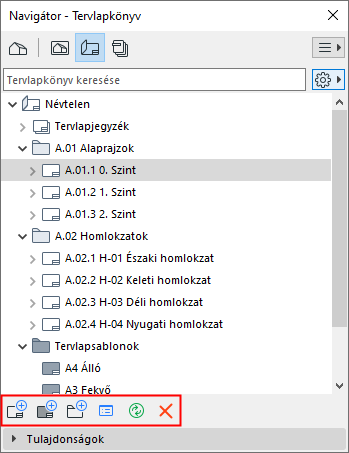

•Használja a parancsgombokat. Ezek aktívak a Tervlapkönyvben kiválasztott elemtől függően (Tervlapkönyv, Alcsoport, Elrendezés, Rajz vagy Tervlapsablon):
–Új mappa
–Beállítások
–Frissítés: A kijelölt rajz vagy a kijelölt tervlapon lévő rajzok frissítése.
–Kiválasztott elem törlése
•Használja a Dokumentáció > Tervlapkönyv menü parancsait
Megjegyzés: A tervben a Tervlapok vagy Rajzok áttekintését, illetve ezek kritériumok alapján történő sorba rendezését teszi lehetővé a Tartalomjegyzék funkció.
Lásd Tartalomjegyzékek.
A tervlapkönyv elemek tulajdonságai
Ha kijelöl egy elemet (tervlapkönyvet, mappát, tervlapot, tervlapsablont vagy rajzot) a tervlapkönyvben, láthatja a tulajdonságait a struktúra alatti Tulajdonságok panelen.

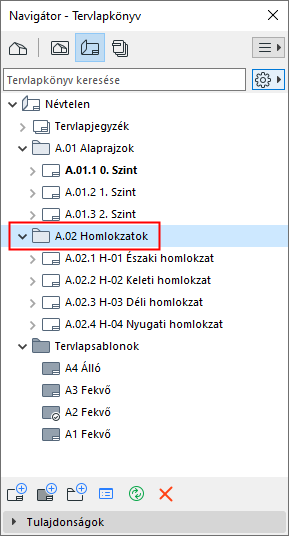

Az alcsoportok a Tervlapkönyv mappái. Az alcsoportokkal áttekinthetően lehet elrendezni a tervlapokat és számozási szabályokat lehet létrehozni.
Ha egy tervlapot mappába szeretne helyezni, csak húzza a megfelelő helyre.
További információkért az (azonosítókról) ID-kről, ld. a Tervlap és Rajz Azonosítók.
A Publikálási készletek tartalmának a beállításakor bármely Tervlapkönyv mappához hozzáadhat egy parancsikont: ezzel a Publikálási készlet létrehozott elemei az alcsoport mappához és annak tartalmához fognak kapcsolódni. Az alcsoport tartalmának a Tervlapkönyvben végrehajtott módosításai a Publikálási készlet tartalmában is meg fognak jelenni.
