A CALHYDRA-kapcsolat kiegészítő az MEP Designerben lehetővé teszi a felhasználók számára, hogy teljes mértékben kihasználják a CALHYDRA képességeit az európai és német szabványokon alapuló precíz hidraulikai számítások és szimulációk elvégzéséhez. A CALHYDRA átfogó elemzéseket nyújt ivóvíz-, szennyvíz-, fűtési és hűtési rendszerekhez. A kiszámított eredményeket a CALHYDRA-ból importálva automatikusan frissítheti a csövek névleges átmérőit az MEP Designer tervében.
A CALHYDRA szoftvert a Kemper tulajdonában lévő Dendrit szoftvercég készítette. Németországban jól ismertek pontos, szabványokon alapuló számításaikról. A CALHYDRA a Graphisoft DDScad szoftverével is együttműködik.
Hasznos beállítások a legjobb eredmények eléréséhez (szakáganként)
A CALHYDRA által támogatott szabványok
A következőkkel kell rendelkeznie a CALHYDRA-kapcsolat munkafolyamat használatához:
•Licenc a következőhöz:
–Archicad Collaborate vagy MEP Designer
–CALHYDRA
•Egy MEP Designer terv modellezett épületgépészeti csőrendszerekkel (ivóvíz, fűtés, hűtés, szennyvíz, esővíz stb.)
•A szükséges adatcsomagok importálva az MEP Designer tervbe
CALHYDRA osztályozási rendszer
1.Töltse le a CALHYDRA osztályozási rendszert innen: Graphisoft BIM adatok
2.Az Osztályozáskezelőben kattintson az Importálás gombra, majd keresse meg a letöltött fájlt.
Fontos: Ne törölje vagy nevezze át ezt a osztályozási rendszert. A program a nevét használja a CALHYDRA-ra való leképezéshez.
Épületgépészeti vonalvezetési specifikációk
A valósághű számítások és a méretek helyes leképezése érdekében használja a gyártó által a CALHYDRA-hoz készített vonalvezetési specifikációkat.
1.Töltse le a CALHYDRA – épületgépészeti vonalvezetési specifikációs anyagok csomagját innen: Graphisoft BIM adatok. Ez a fájl a CALHYDRA által támogatott gyártók épületgépészeti cső- és idomanyagait tartalmazza.

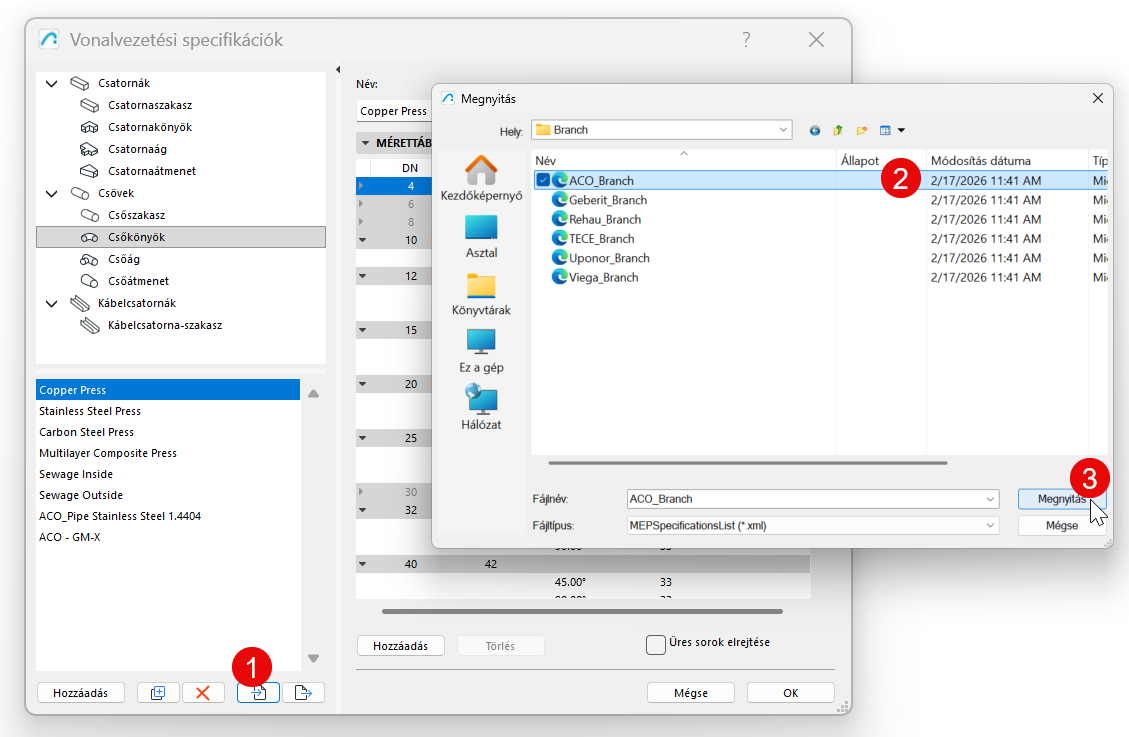

2.A Vonalvezetési specifikációk párbeszédpanelen kattintson az Importálás gombra, majd keresse meg a letöltött csomagot, és importálja a szükséges fájlokat:
Fontos: Ugyanazt a vonalvezetési specifikációs készletet kell használnia az MEP Designerben és a CALHYDRA-ban is.
1.Osztályozza az elemeket az MEP Designerben
2.Konfigurálja a CALHYDRA fordítót az MEP Designerben
3.Exportálja a projektet az MEP Designerből
4.Nyissa meg a tervet a CALHYDRA-ban
5.Futtassa a számítást a CALHYDRA-ban
6.Exportálja az eredményeket a CALHYDRA-ból
7.Importálja az eredményeket és frissítse a csövek méreteit
A Csapatmunkában: Mindenképpen foglalja le a frissítendő csőelemeket. Ellenkező esetben nem történik frissítés.
A következő szakaszok sorban végigvezetik az egyes lépéseken.
1. lépés – Az elemek osztályozása
A CALHYDRA az osztályozásokra támaszkodik annak értelmezéséhez, hogy mit jelölnek az egyes elemek (csőtípus, idomtípus, szakág stb.). Ezért a CALHYDRA-ba történő exportálás előtt a CALHYDRA-specifikus osztályozási rendszer segítségével osztályoznia kell az épületgépészeti modell elemeit az MEP Designerben.
1.Jelölje ki az épületgépészeti elemeket (csöveket, idomokat, berendezéseket) a modellben
2.Az Elembeállításokban nyissa meg az Osztályozás és tulajdonságok panelt

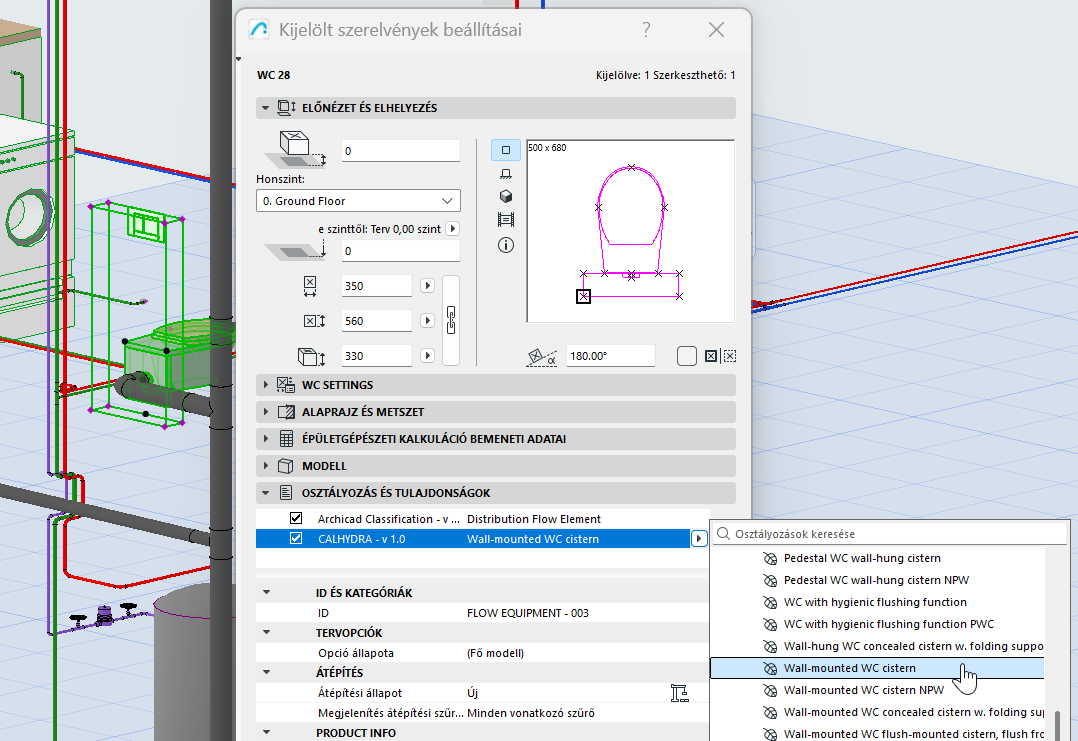

3.Minden egyes épületgépészeti elemhez rendelje hozzá a megfelelő CALHYDRA osztályozási bejegyzést:
Ezt felgyorsíthatja a következők használatával:

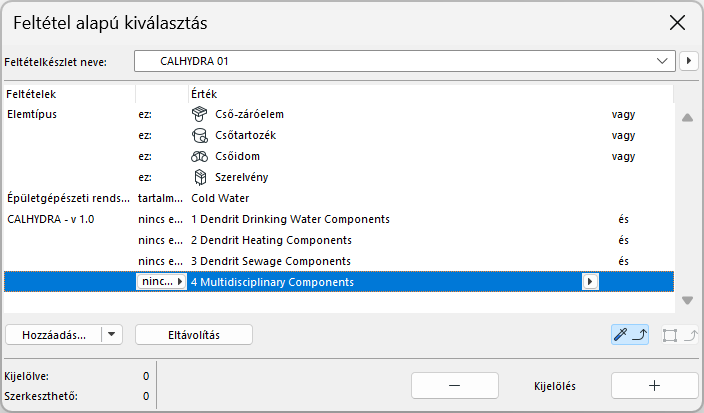

•Feltétel alapú kiválasztás – a CALHYDRA osztályozás nélküli elemek azonosításához
•Interaktív konszignációk – az osztályozások listázásához és tömeges szerkesztéséhez
Keresse meg az osztályozatlan elemeket

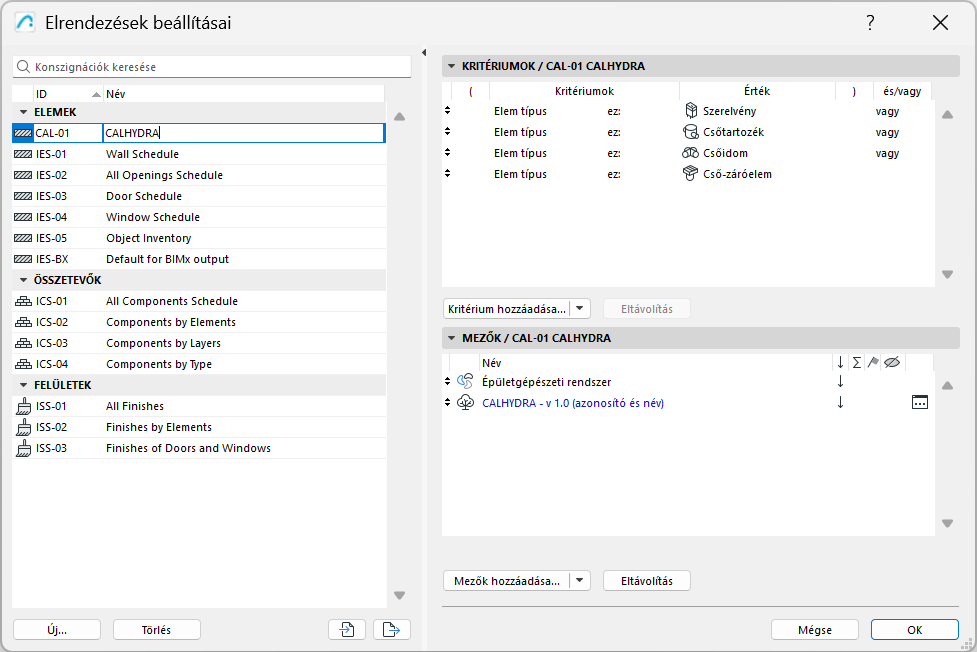

Az interaktív konszignáció segítségével kereshet elemeket osztályozás alapján
2. lépés – A CALHYDRA rendszer fordítójának konfigurálása
A fordító határozza meg, hogy mely MEP Designer rendszerek kerülnek exportálásra, és hogy a CALHYDRA hogyan értelmezi azokat.
1.Az MEP Designerben válassza a Fájl > Együttműködés > CALHYDRA-kapcsolat > CALHYDRA rendszer fordítója menüpontot
2.A CALHYDRA rendszer fordítója párbeszédpanelen válassza ki az exportálandó épületgépészeti rendszereket
•Kattintson a Hozzáadás gombra.
•A tervben szereplő rendszerek megjelenő listájából válassza ki az exportálandókat
Korlátozás: Minden egyes exportáláshoz egyszerre csak egy szakágból (például fűtés vagy szennyvíz) választhat rendszereket. Ne kombináljon szakágakat (pl. ivóvíz + fűtés + szennyvíz) egy exportálás során. Ha ezt teszi, a CALHYDRA az összes szakágat együttesen fogja megjeleníteni, és megtagadja a számítás folytatását.

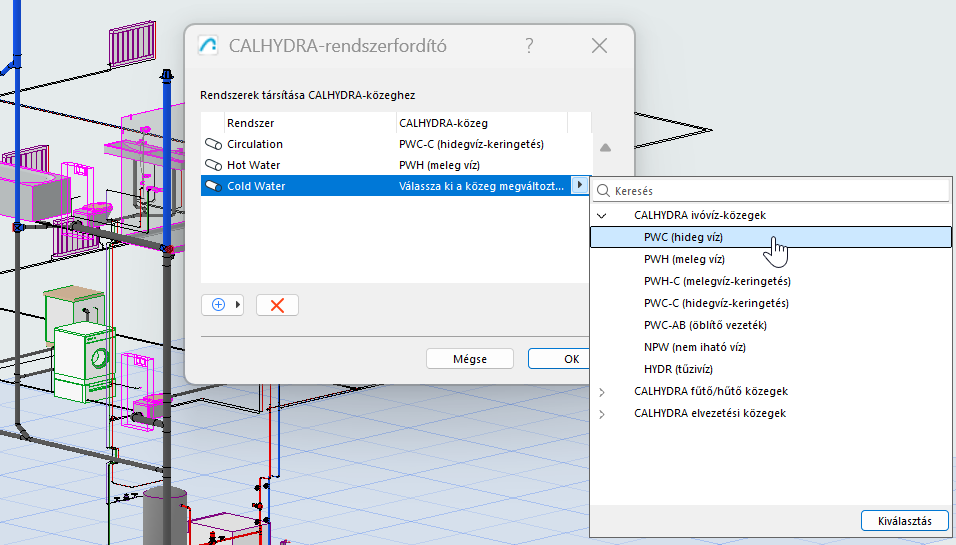

3.A CALHYDRA rendszer fordítója párbeszédpanelen képezze le a rendszereket a CALHYDRA-környezetre
4.Minden egyes kiválasztott épületgépészeti rendszerhez rendelje hozzá a megfelelő CALHYDRA-környezetet
3. lépés – A CALHYDRA tervfájl mentése

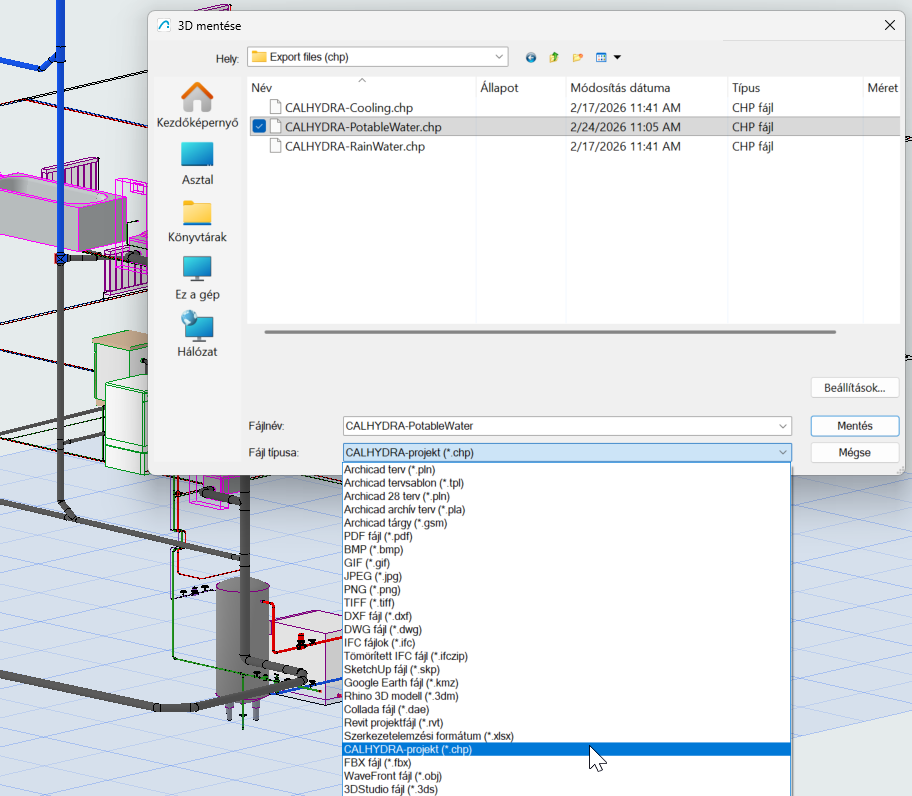

1.Az MEP Designerben válassza a Fájl >Mentés mint… menüpontot
2.A fájltípusok legördülő listájából válassza a CALHYDRA tervtfájlt (*.chp)
3.Adja meg a helyet és a nevet, majd kattintson a Mentés gombra
Az összes rendszer, amelyet kiválasztott és leképezett a CALHYDRA fordítóval, ebbe a .chp fájlba lesz exportálva.
4. lépés – A terv importálása a CALHYDRA-ba
1.CALHYDRA indítása

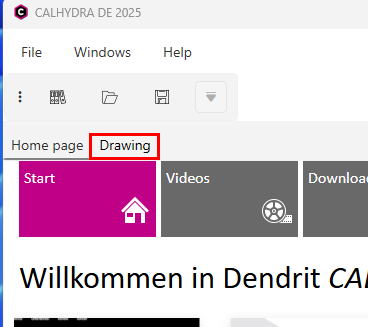

2.Váltson a Kezdőlapról a Rajz lapra

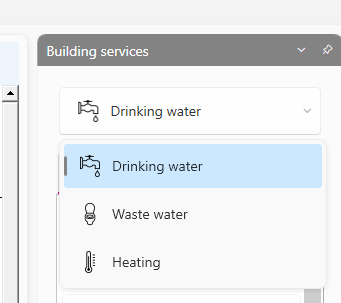

3.Az Épületgépészeti szolgáltatások szakaszban válassza ki a megfelelő szolgáltatást: Ivóvíz, Szennyvíz vagy Fűtés

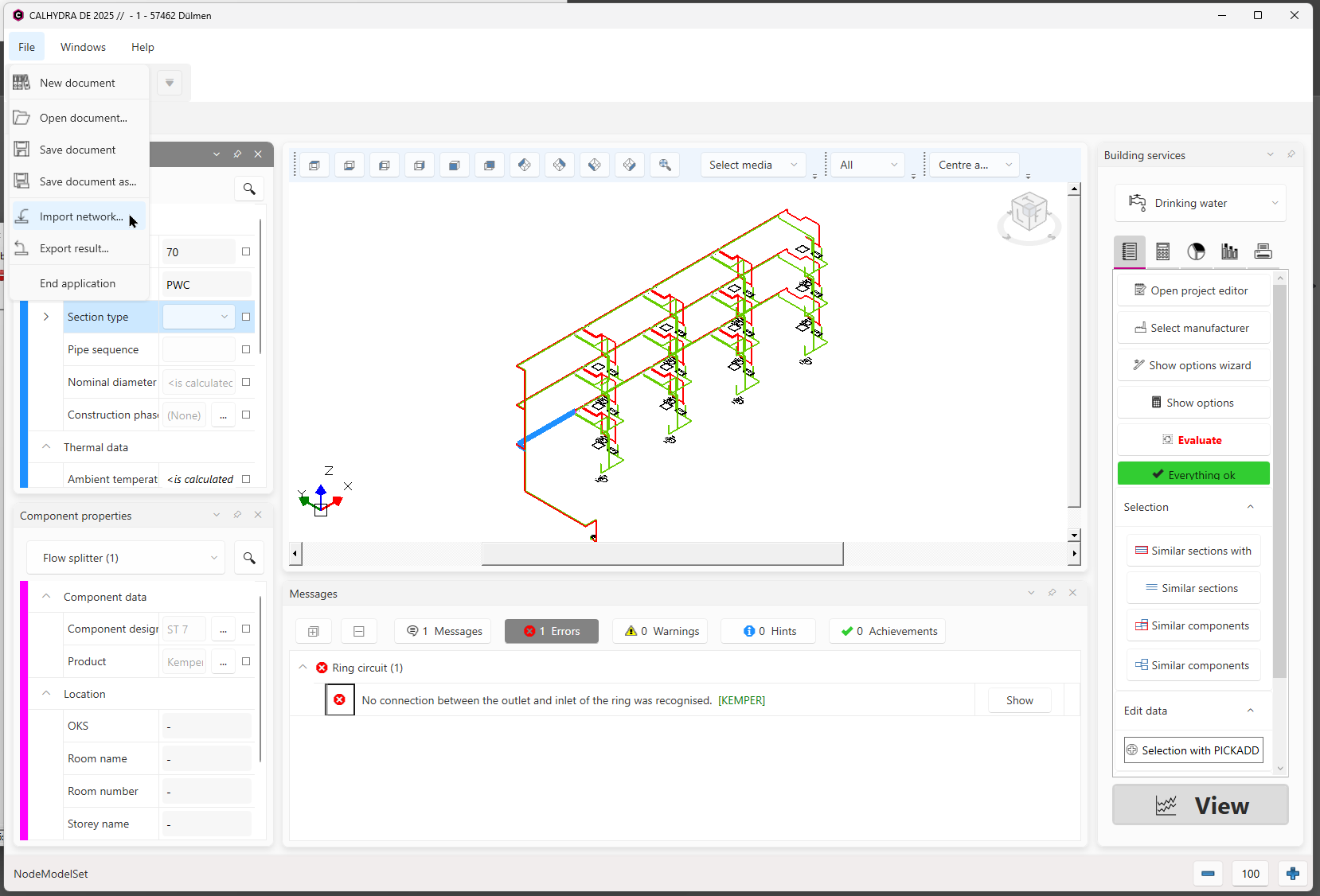

4.Használja a Fájl > Hálózat importálása menüpontot a 3. lépésben exportált .chp fájl betöltéséhez
A CALHYDRA az importált hálózatot izometrikus és táblázatos nézetben jeleníti meg.
Hálózat importálása a CALHYDRA-ba
Ha a hálózat speciális tárgyakat (pl. ivóvíztárolót vagy fűtőberendezéseket) tartalmaz, a CALHYDRA kérheti, hogy válasszon ki egy megfelelő terméket az adatbázisából.
Lásd még Hasznos beállítások a legjobb eredmények eléréséhez (szakáganként)
5. lépés – A számítás futtatása a CALHYDRA-ban
A felhasználói felület és a lépések pontos leírása a CALHYDRA online súgójában található
6. lépés – Az eredmények exportálása a CALHYDRA-ból
1.Sikeres számítás után használja a Fájl > Eredmény exportálása menüpontot
Ez a fájl általában .calhydraResult formátumot használ.
2.Mentse az eredményfájlt egy elérhető helyre

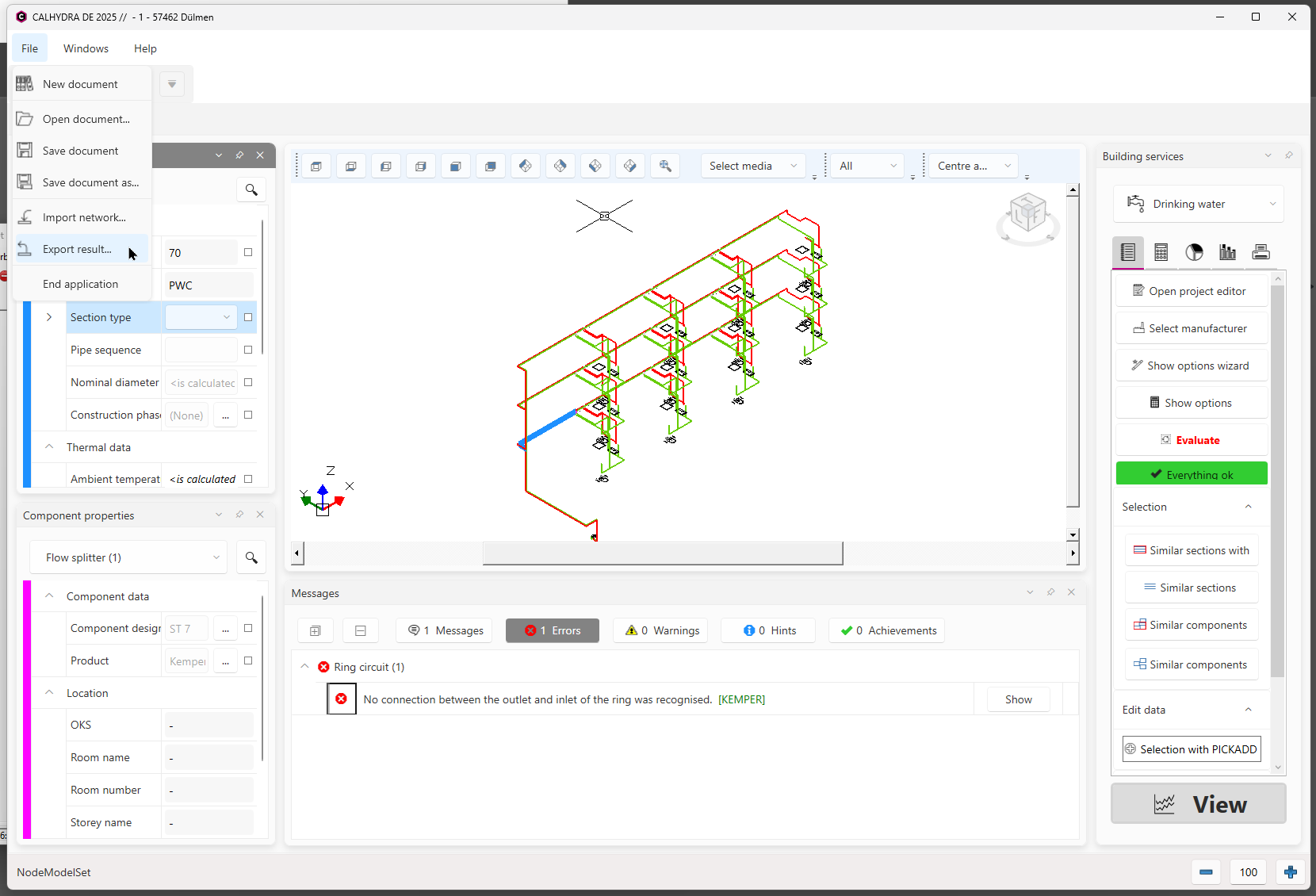

Eredmény exportálása a CALHYDRA-ból
7. lépés – Az eredmények importálása és a csövek méreteinek frissítése

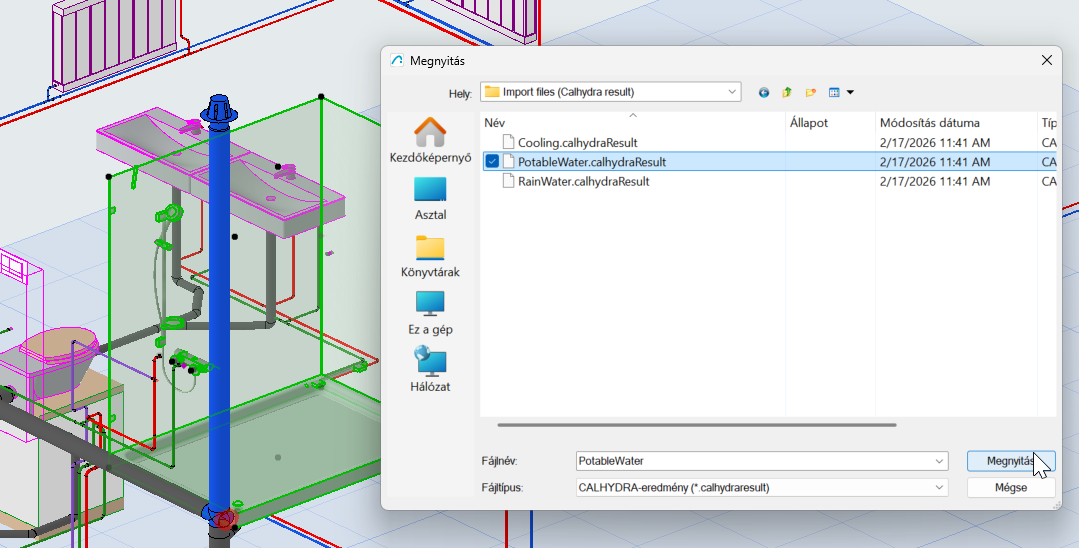

1.Az MEP Designerben nyissa meg a megfelelő épületgépészeti tervet
2.Válassza a Fájl > Együttműködés > CALHYDRA-kapcsolat > Eredmények importálása a CALHYDRA-ból menüpontot
3.Tallózással keresse meg a 6. lépésben exportált .calhydraResult fájlt
4.Kattintson a Megnyitás gombra
Az MEP Designer a CALHYDRA eredményét használja az összes megfelelő nyomvonal csőméreteinek frissítéséhez.
Eredményfájl visszaimportálása az MEP Designerbe
A Csapatmunkában: Mindenképpen foglalja le a frissítendő csőelemeket. Ellenkező esetben nem történik frissítés.
Ha egyes csövek nem lettek frissítve, ellenőrizze a következőket:
•Helyes a rendszer/környezet leképezése a CALHYDRA rendszer fordítójának párbeszédpaneljén?
•Létezik a CALHYDRA által kiszámított átmérő az MEP Designer vonalvezetési specifikációjában? Ha nem, akkor a nyomvonal hibajelzés nélkül változatlan marad.
Tipp: Használja ugyanazt a vonalvezetési specifikációs készletet az MEP Designerben és a CALHYDRA-ban is
•Ez egy Csapatmunka terv? Győződjön meg róla, hogy lefoglalta a frissítendő csőelemeket.
Használja a Modellek összehasonlítása funkciót:
•Az eredmények importálása előtt elmentett verzió, és
•Az importálás utáni modell között.
A Modellek összehasonlítása kiemeli, hogy pontosan mely csövek átmérője változott.
Ellenőrizze a Modellek összehasonlítása funkcióval, hogy mi változott
Hasznos beállítások a legjobb eredmények eléréséhez (szakáganként)
A helyes eredmények érdekében alkalmazza az alábbi tippeket az épületgépészeti rendszerek beállításához.
Szennyvízrendszerek
A MEP Designer modellben:
•Modellezzen két különálló épületgépészeti rendszert, a szellőzőcsöveket és a szennyvízcsöveket, és kapcsolja össze azokat
•A CALHYDRA rendszer fordítójában a szellőzőrendszert LT (ventilációs vezeték) típusra képezze le
Ivóvíz keringetéssel (PWH-C)
A MEP Designer modellben:
•Modellezzen két különálló épületgépészeti rendszert, a fő ivóvízrendszert és a keringető vezetéket, és kapcsolja össze azokat. A keringtetésnek egy különálló rendszernek kell lennie, és ennek megfelelően kell azt beállítani a CALHYDRA fordítóban
•Külön-külön osztályozza és képezze le az ivóvíz- és a keringtető rendszert
A CALHYDRA-ban:
•Válassza ki a megfelelő ivóvíztároló/fűtőberendezési tárgyat, amikor a rendszer erre kéri
Fűtési és hűtési rendszerek
A CALHYDRA-ban:
•Teljesítmény (W) értékek hozzárendelése:
–Kattintson az egyes radiátorokra (fogyasztókra), és adja meg a Teljesítmény paramétert.
–A hiányzó teljesítmény a következő hibát váltja ki: „Nincs megadva a(z) (név) fogyasztó teljesítménye.”
•Adja meg a Tartalom (l) értékeket, ahol szükséges:
–A tágulási tartály helyes kiszámításához állítsa be a Tartalom (l) paramétert a radiátoroknál.
–Ha ez hiányzik, a CALHYDRA a következő üzenetet jeleníti meg: „A Tartalom hiányzik x összetevőnél.”

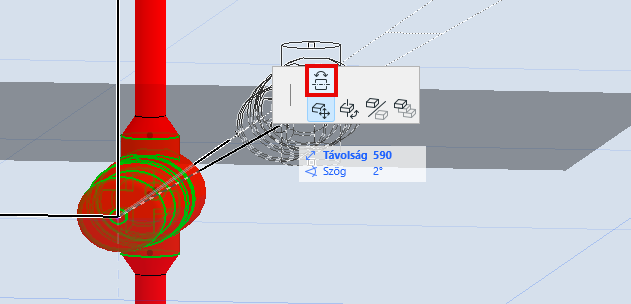

•Áramlási irány: Ha a CALHYDRA arról tájékoztatja Önt, hogy egy kiegészítő a rendszer áramlásával szemben van elhelyezve, javítsa a kiegészítő irányát az MEP Designer tervben az „Irány megfordítása” paranccsal, majd exportálja azt újból.
Esővízrendszerek
A CALHYDRA-ban:
•Állítsa be a tetőlefolyók Kibocsátási cél (l/s) értékét
•Ügyeljen arra, hogy a tető vízelvezető hálózata tisztán legyen modellezve és helyesen legyen osztályozva
–Ha ez hiányzik, a CALHYDRA a következő üzenetet jeleníti meg: „A folyamat nincs területhez rendelve, és nincs meghatározott célfolyamata.
•A szakágak keverése egyazon exportálás során nem támogatott
–Ha egy CALHYDRA terv egyszerre több szakág rendszereit tartalmazza, a CALHYDRA nem folytatja a számítást
–Az egyes exportálásokat/fordítói beállításokat egyszerre csak egy szakágra kell korlátozni
•Jelenleg nem támogatott rendszerek
Az alábbiakat kifejezetten ki vannak zárva, és azokat nem lehet megbízhatóan kiszámítani:
–Hidegvíz-keringetés
–Áramláselosztók
–Fűtési és hűtési rendszerek komplex hidraulikus hálózatai
•Osztályozási integritási követelmény
–Ne törölje vagy nevezze át a CALHYDRA osztályozási rendszert
–Az egyes bejegyzéseket átrendezheti vagy törölheti, de a rendszer nevének változatlannak kell maradnia ahhoz, hogy a leképezés működjön
A CALHYDRA által támogatott szabványok
Ivóvíz-számítások
•DIN 1988-200:2012-05
•DIN 1988-300:2012-05
•DIN 1988-500:2011-02
•DIN 1988-600:2010-12
•DVGW Arbeitsblatt W 551:2004-04
•VDI/DVGW-Richtlinie 6023:04-2014
•VDI-Richtlinie 6003: 2004. október
•DVGW-Arbeitsblatt W 575
Vízelvezetési számítások
•DIN EN 12056
•DIN 1986-100
