MEP Designer è una soluzione BIM specializzata per gli ingegneri. Basato sulla piattaforma Archicad, consente di modellare, documentare e coordinare in modo efficiente i sistemi MEP (canalizzazioni, tubazioni e cablaggi) in un ambiente BIM collaborativo.
Come si integra MEP Designer nel flusso di lavoro di un ingegnere, con o senza Archicad? Consultare le seguenti sezioni:
Barra strumenti dedicata per la progettazione MEP
Documentazione e creazione di punti di vista: Tutte le funzioni
Elementi architettonici essenziali: Crea e modifica - Visualizzati con sovrascrittura
Elementi architettonici di sola visualizzazione (da modelli Archicad importati)
Abaco Interattivo per i dati relativi al MEP
Teamwork con MEP Designer e Archicad
Lavorare con progetti Archicad
Barra strumenti dedicata per la progettazione MEP
L'interfaccia di MEP Designer è ottimizzata per i lavori di ingegneria MEP. La barra strumenti MEP contiene un'ampia gamma di strumenti specializzati:
•Condutture
•Tubazioni
•Cablaggi
•Oggetti parametrici MEP per attrezzature e accessori
Sono inclusi anche gli strumenti Zona, Forma e Forometria, completamente funzionali, per supportare una modellazione accurata all'interno della struttura dell'edificio.
Documentazione e creazione di punti di vista: Tutte le funzioni
Utilizzate l'intera gamma di strumenti di documentazione (come quote ed etichette) e di creazione di punti di vista (come sezioni, prospetti e dettagli) per completare il modello MEP.
Elementi architettonici essenziali: Crea e modifica - Visualizzati con sovrascrittura
È disponibile una serie limitata di strumenti architettonici essenziali. Le seguenti strutture possono essere create e modificate, ma sono intese come riferimento per il modello MEP e vengono visualizzate con una sovrascrittura.
Sono supportate le strutture composite e profilate, ma anche queste vengono visualizzate con una sovrascrittura - gli strati non sono visibili nel modello.
La visualizzazione con sovrascrittura è integrata e non può essere modificata.
|
Creazione e modifica di questi elementi |
|
Muro |
|
Solaio |
|
Pilastro |
|
Trave |
|
Falda |
|
Oggetto |
|
Porta |
|
Finestra |
Elementi architettonici di sola visualizzazione (da modelli Archicad importati)
Quando si apre un modello Archicad in MEP Designer, tutti gli elementi del modello sono visibili.
Tuttavia alcuni elementi di Archicad non possono essere creati o modificati in MEP Designer; è possibile visualizzarne le impostazioni, ma non modificarle.

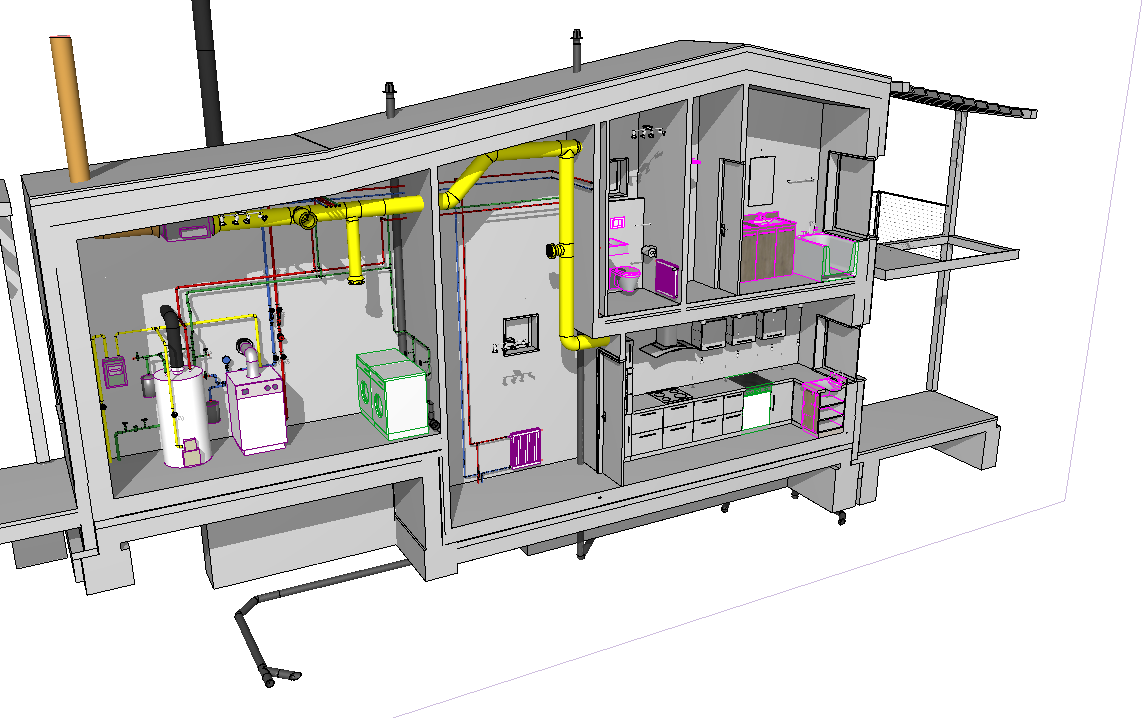

Gli elementi di costruzione vengono visualizzati con una sovrascrittura. La visualizzazione con sovrascrittura è integrata e non può essere modificata.
|
Elementi di sola visualizzazione (non possono essere creati o modificati) |
|
SHELL |
|
Scala |
|
Parapetto |
|
Curtain Wall |
|
Lucernario |
|
Finestra d'angolo |
|
Testa Muro |
|
Mesh |

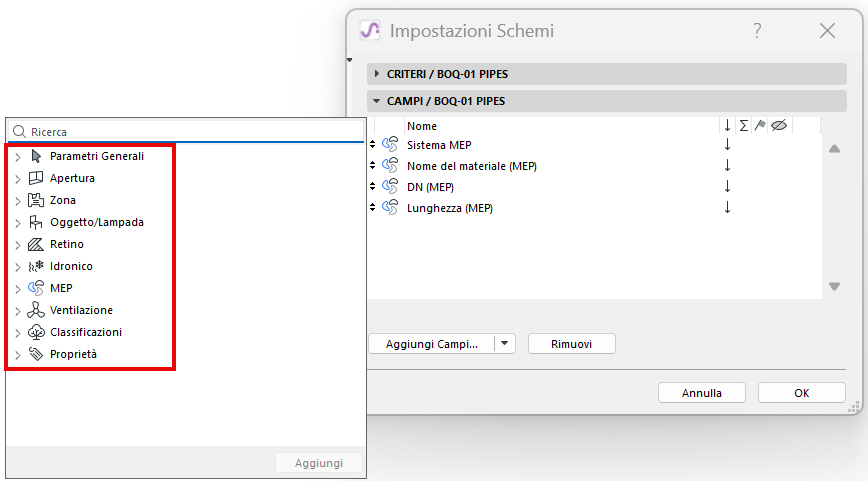

Abaco Interattivo per i dati relativi al MEP
L'Abaco Interattivo è disponibile per elencare in modo flessibile i dati generali e specifici dell'elemento (parametri, classificazioni, proprietà) dei seguenti elementi:
|
Abaco Interattivo: |
|
Elementi MEP |
|
Ventilazione |
|
Apertura |
|
Zona |
|
Oggetto/Lampada |
|
Retino |
Teamwork con MEP Designer e Archicad
Utilizzando la funzione Teamwork, è possibile condividere un progetto di MEP Designer e invitare altri utenti di MEP Designer o di Archicad a collaborare su di esso.
Anche gli utenti di MEP Designer possono partecipare ad un progetto Teamwork condiviso da Archicad.
È disponibile un ruolo predefinito "Ingegnere MEP", con autorizzazioni specifiche per gli specialisti MEP:
•Elementi Strumento MEP
•Preferenze MEP
Lavorare con progetti Archicad
MEP Designer utilizza gli stessi formati di file di progetto (.pln, .pla) di Archicad.
•Apri/Unisci: è possibile aprire o unire modelli e layout di Archicad in MEP Designer. Gli elementi di costruzione di Archicad sono mostrati con una sovrascrittura e l'editazione è limitata o non disponibile, a seconda dello strumento (v. sopra).
Inoltre gli elementi si possono copiare e incollare da Archicad in MEP Designer e viceversa.
•Collegamenti: in MEP Designer, i modelli di Archicad possono essere referenziati come collegamenti, ma questi collegamenti non possono essere modificati.
