I Curtain Wall e gli altri elementi

Le seguenti sezioni descrivono in che modo i Curtain Wall interagiscono con gli altri elementi.

Unisci il Muro al Curtain Wall

Gestione delle unioni Curtain Wall

Unisci il Muro al Curtain Wall

Un Curtain Wall può essere unito a uno o più muri.

•Se si sposta o si ruota il Curtain Wall, il muro unito si adatterà di conseguenza.

•Il comando Unisci è anche utile per regolare la geometria del muro su un curtain Wall inclinato.

Per unire un muro al Curtain Wall:

1.Selezionare il muro(i) e il Curtain Wall. (È possibile selezionare un numero qualsiasi di muri, ma soltanto un Curtain Wall.)

2.Usare il comando Design > Modifica Curtain Wall > Unisci Muri al Curtain Wall.

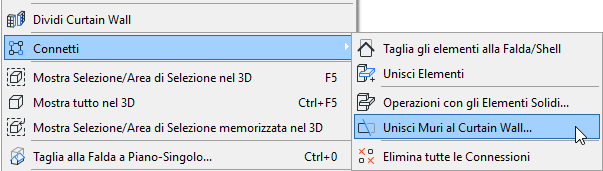

o il comando Connetti > Unisci Muri al Curtain Wall dal menu contestuale.

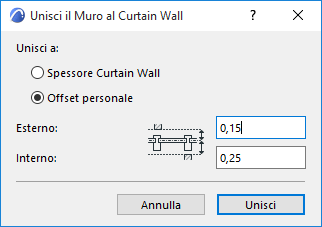

3.Viene visualizzata la finestra di dialogo Unisci Muri al Curtain Wall. Utilizzare questa finestra di dialogo per specificare l'esatto punto di connessione tra il Curtain Wall e i muri.

Vedere i dettagli in basso.

4.Fare clic su Unisci.

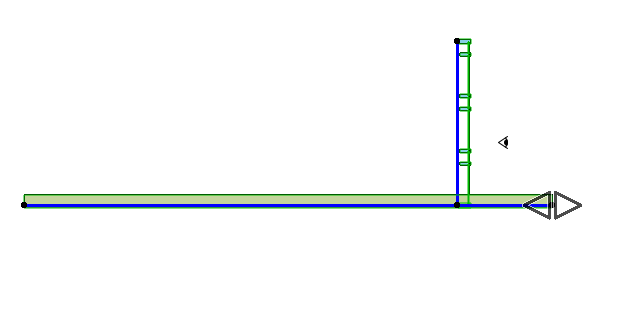

5.Se le estremità del muro e del Curtain Wall non coincidono, viene visualizzato il cursore bulbo oculare : fare clic per definire quale estremità del muro si desidera unire al Curtain Wall.

Quando si muove il cursore su una delle due estremità del muro, viene visualizzata una doppia freccia sul muro, che indica che questa è l'estremità che verrà unita facendovi clic.

Finestra di dialogo Unisci il Muro al Curtain Wall

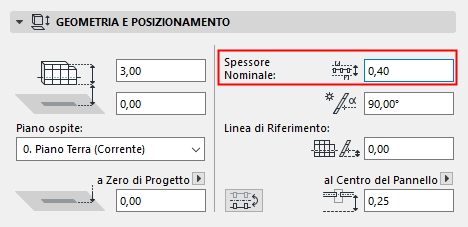

•Unisci su Spessore Curtain Wall: questa è l'impostazione predefinita. Tali valori di scostamento Interno e Esterno sommati corrispondono allo Spessore nominale del Curtain Wall, definito nel pannello Geometria e Posizionamento di Impostazioni Sistema Curtain Wall. Nel nostro esempio, lo Spessore nominale è impostato su 400.

•Il valore Esterno: questo definisce il punto in cui i muri provenienti dalla direzione "Esterno" del Curtain Wall si uniscono a questo Curtain Wall.

•Il valore Interno: questo definisce il punto in cui i muri provenienti dalla direzione "Interno" del Curtain Wall si uniscono a questo Curtain Wall.

I punti di unione dei muri interno e esterno sono entrambi espressi come scostamenti dalla Superficie base, come mostrato nella finestra di dialogo "Unisci Muro al Curtain Wall".

Ai fini dello scostamento dei muri uniti rispetto a questo Curtain Wall, la porzione "Interno" di questo Spessore nominale è pari all'Offset Pannello rispetto alla Superficie di riferimento (nel nostro esempio, 250); la porzione "Esterno" è la parte rimanente dello Spessore nominale (nel nostro esempio, 150).

•Offset personale fare clic qui per fermare il muro o i muri adiacenti su punti diversi dallo spessore nominale del Curtain Wall. Immettere i valori dello scostamento dalla Superficie base del Curtain Wall rispetto ai punti di connessione dei muri Esterno e Interno.

Per ridefinire lo scostamento di un muro già unito unirlo di nuovo.

Gestione delle unioni Curtain Wall

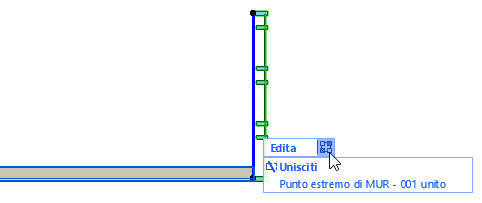

Gli elementi selezionati che partecipano ad una giuntura tra un Curtain Wall e uno o più muri sono visualizzati con una "maniglia". Fare clic sulla maniglia per visualizzare una lista delle connessioni (incluse le Operazioni sui solidi e i ritagli, come anche le unioni di muri e Curtain Wall) che coinvolgono l'elemento selezionato. Usare questa lista per gestire queste relazioni.

Per altre informazioni, vedere Gestire le connessioni tra gli elementi.
