Un elemento Profilo Complesso consta di un profilo in sezione trasversale estruso perpendicolarmente al piano del profilo.
È possibile usare o modificare un profilo predefinito o crearne uno nuovo.
Nota per gli utenti di MEP Designer: gli elementi profilo sono intesi come riferimento per il modello MEP e vengono visualizzati con una sovrascrittura.
MEP Designer include un set predefinito di attributi di profilo, definito in Opzioni > Attributi elemento > Gestore Profilo.
I Profili sono disponibili per Muri, Pilastri, Travi, o Elementi di Libreria.
Come per altri elementi di costruzione, la struttura essenziale di un Profilo deriva dal suo materiale da costruzione. Diverse sostituzioni di superfici sono disponibili in base al livello-elemento.

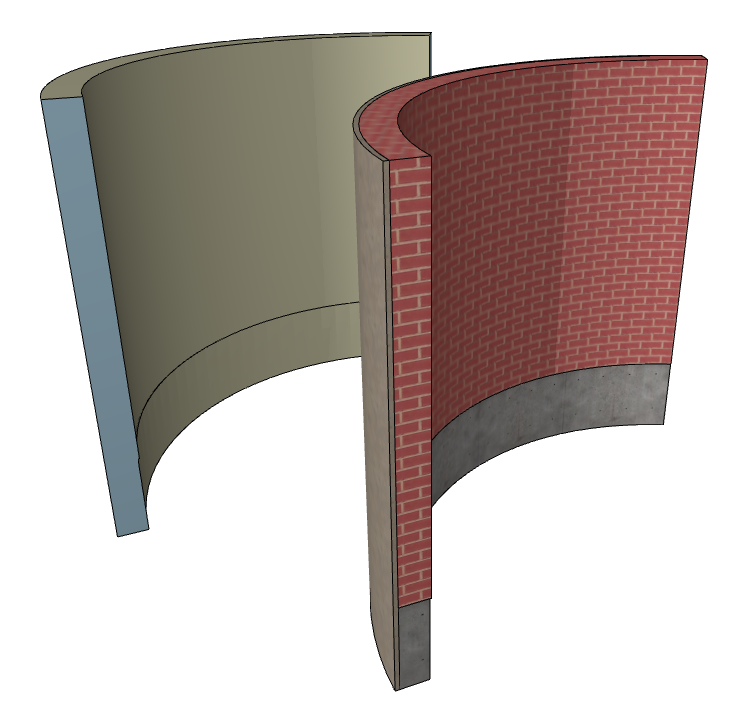

Per esempio, la seguente immagine mostra due muri curvi a cui è stato applicato il profilo "Muro di mattoni con fondazione". Il muro posteriore usa sostituzioni delle superficie a livello elemento sulle superfici estruse e alle estremità.

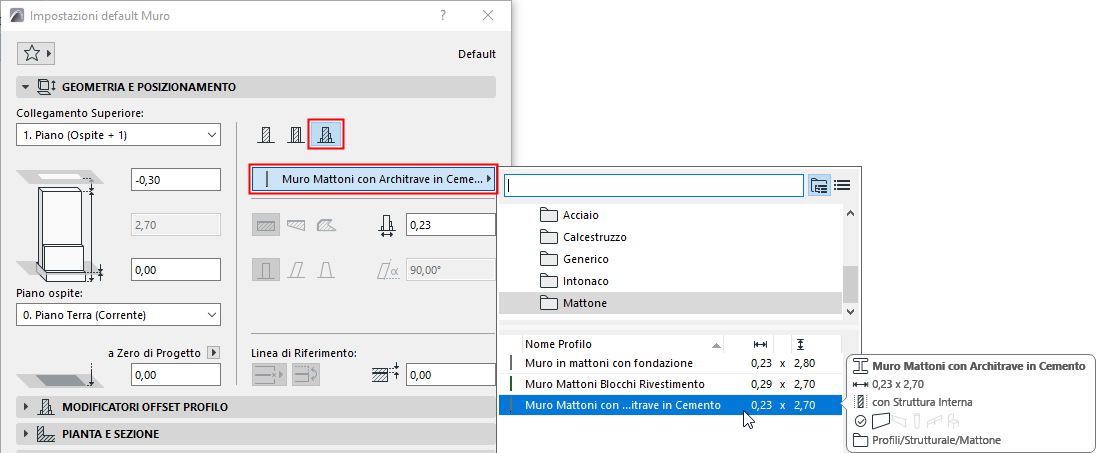

Un Profilo Complesso salvato è trattato come un attributo dell'elemento (per es. Muro o Parapetto). I profili salvati vengono inclusi nella finestra di dialogo Impostazioni del rispettivo strumento.
È possibile applicare un profilo personalizzato ad un qualsiasi elemento selezionato nella finestra del modello in via occasionale, senza doverlo salvare come attributo.
Per i profili di Muri, Pilastri e Travi è possibile definire dei Modificatori di sfalsamento del bordo: questi bordi possono essere regolati singolarmente a livello di elemento, anche se tutti gli elementi utilizzano lo stesso profilo.

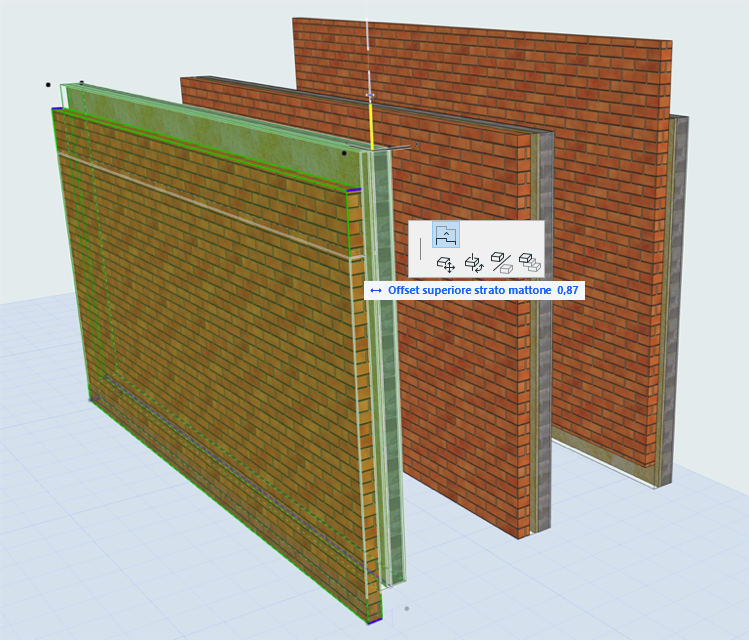

Profilo blocco muro: sfalsa rivestimento in mattoni per ciascun elemento posizionato
Sono disponibili dei comandi speciali della pet palette per adattare e ruotare gli elementi profilo.
Creare Profili Complessi da Elementi Paralleli
