Akcesoria przegrody strukturalnej

Uwaga dla użytkowników MEP Designer: Struktury modularne i ustawienia ścian osłonowych są widoczne, ale nie można ich tworzyć ani edytować.

Akcesoria przegrody strukturalnej to opcjonalny komponent niereprezentujący konstrukcji (np. osłona przeciwsłoneczna, listwa maskująca czy daszek), dołączony do Przegrody strukturalnej przy dowolnych Profilach.

Akcesoria można konfigurować w trybie edycji cechami własnymi, lecz można również określić, aby Akcesoria wykorzystywały systemowe ustawienia Akcesoriów z Ustawień Przegrody Strukturalnej.

Zmiana położenia Linii siatki lub Profili spowoduje również zmianę położenia Akcesorium.

Dodaj nowe Akcesorium do Przegrody strukturalnej

1.Przejdź do trybu edycji Przegrody strukturalnej z okna 3D.

2.Uaktywnij narzędzie Akcesorium.

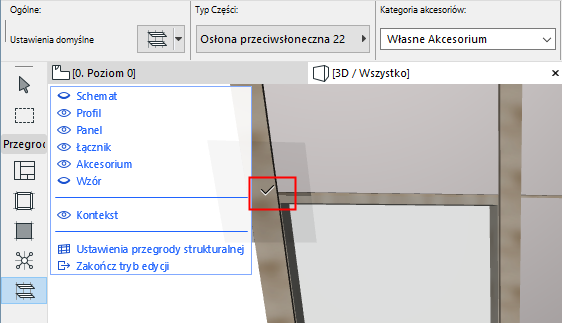

3.Użyj palety Info lub Ustawień akcesoriów, aby określić Typ akcesorium i kategorię.

4.Kliknij Profil lub punkt końcowy Profilu - punkt końcowy najbliższy miejscu kliknięcia będzie punktem początkowym Akcesorium.

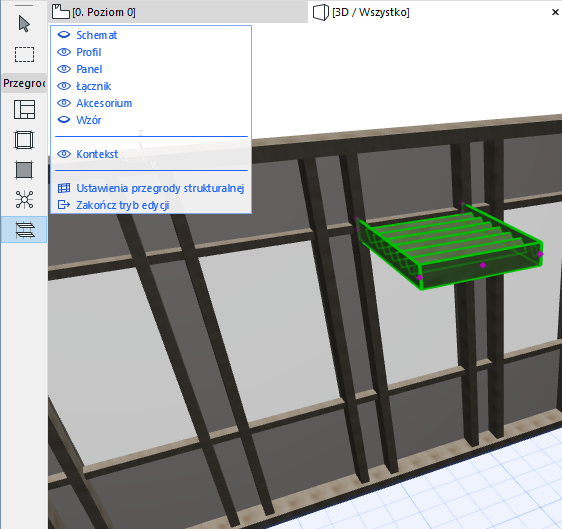

5.Przeciągnij kursor i kliknij, aby określić punkt końcowy.

6.Kliknij kursorem w kształcie oka, aby określić kierunek: na zewnątrz lub wewnątrz Przegrody Strukturalnej.

Dostosuj Indywidualne Akcesorium

Po wybraniu Akcesorium w trybie Edycji, można:

•Otworzyć Ustawienia wybranego akcesorium i zmienić ustawienia

•Przeciągnij Akcesorium do innego profilu (tylko w trybie Edycji 3D)

•Odbić Akcesorium na przeciwną stronę Przegrody Strukturalnej (użyj przycisku Odbicie w ustawieniach narzędzia Akcesorium lub palecie Info)

•Usunąć Akcesorium

Ustaw widoczność, aby ułatwić sobie pracę (na przykład, wyłącz widoczność wszystkich elementów oprócz Akcesoriów, Profili i Schematu.)
