Uwaga dla użytkowników MEP Designer: Używaj zastępowania graficzne w przepływach pracy obejmujących Archicad. W MEP Designer ustawienia Zastąpienia graficznego nie będą widoczne dla niektórych elementów.
Użyj Zastępczych ustawień grafiki, aby zastosować skonfigurowany wygląd (kolor, wypełnienie) do elementów modeli według widoków, tak aby te informacje były widoczne na pierwszy rzut oka.
Na przykład:
•Wyświetlaj elementy w różnych kolorach w zależności od Statusu przebudowy
•Wyświetlaj wszystkie ściany gipsowe na niebiesko
•Podświetl grupę stref należących do jednej grupy (np. strefy nieogrzewane)
•Podświetl wszystkie elementy o danej izolacyjności akustycznej lub odporności ogniowej

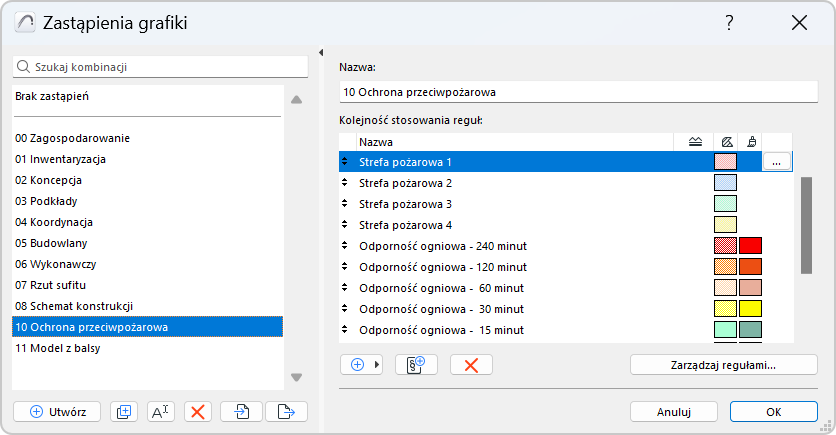

Strefy według Odporności ogniowej
W etykiecie Info elementu wyszczególnione są reguły zastąpień graficznych obowiązujące dla tego elementu, jeśli takie istnieją:
Zastosuj reguły zastąpień graficznych
Zastąpienie graficzne można przypisać do elementu na dwa sposoby:
•Poprzez Wariant graficzny: Kombinacja zastąpień graficznych to zbiór reguł zastąpień graficznych, zastosowanych w określonej kolejności do elementów, które spełniają kryteria tych reguł.
•Według Etapu przebudowy: Etap przebudowy określa, które elementy (według Statusu przebudowy) powinny być wyświetlone zgodnie z zastąpieniem
Kombinacja zastąpień graficznych i Etap przebudowy są zapisywane wraz z ustawieniami każdego widoku. W każdym widoku najpierw stosowane są Reguły zastąpień graficznych. Reguły stosowane przez Etap przebudowy posiadają najniższy priorytet.
Wyjątek: Nie można skonfigurować ustawienia Kombinacja zastępowania graficznego lub Filtra renowacji dla widoków, które oparte są o znaczniki Rysunku, Przebudowania ręcznego przekroju lub elewacji.
Wyjątki: Kiedy zastąpienia nie obowiązują
Kryteria powierzchniowe w Zastąpieniu graficznym i Wykrywaniu kolizji
