Dodaj system MEP do przeglądarki systemów

1.Otwórz Przeglądarkę systemów MEP

•z menu Okna > Palety lub

•użyj skrótu z Paska narzędzi MEP

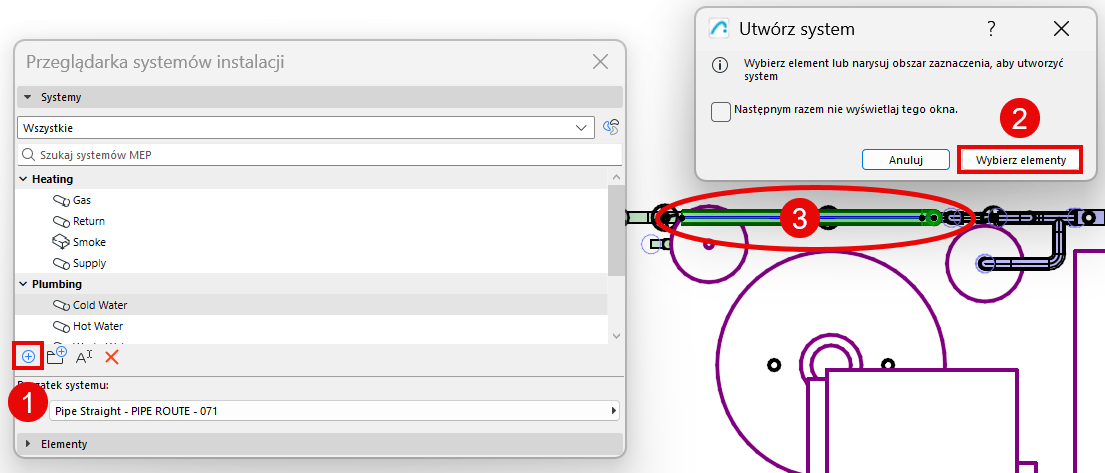

2.W przeglądarce systemowej kliknij "Plus" [+]

3.W wyświetlonym oknie dialogowym kliknij Zaznacz Elementy.

4.Wybierz Elementy systemu LUB punkt początkowy systemu:

W modelu skorzystaj z jednej z poniższych procedur:

•Wybierz punkt początkowy systemu (jeden element MEP jako punkt początkowy dla systemów kanałów lub rur): jego port reprezentuje miejsce, z którego będzie pochodziło powietrze lub płyn)

–Element punktu początkowego powinien być otwartym końcem trasy lub podłączonym urządzeniem lub akcesorium (nie zakończeniem).

–Aby zobaczyć otwarte zakończenia i otwarte połączenia w widokach 2D, włącz opcję Otwarte Połączenia MEP w menu Widok > Opcje wyświetlania.

•LUB wybierz jeden lub więcej elementów MEP, które mają być częścią systemu

Uwaga: Możesz wybierać elementy z różnych systemów MEP; każdy system będzie dodawany osobno

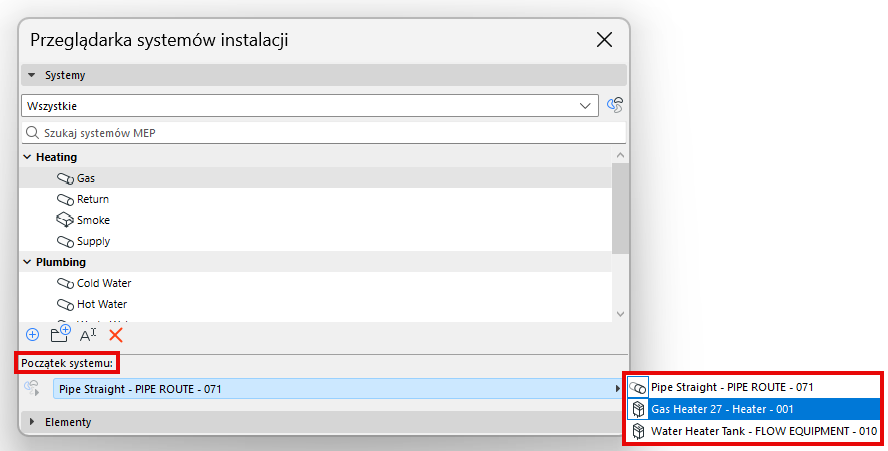

•Dla każdego systemu wybierz prawidłowy punkt początkowy z listy rozwijanej Uruchomienie systemu

Uwaga: Jeśli później wyeliminujesz punkt początkowy systemu (na przykład dodasz terminal do otwartego końca), system zostanie usunięty z przeglądarki, ponieważ nie ma otwartego końca. Powiadomienie pozwoli Ci to cofnąć lub kontynuować - w takim przypadku możesz później dodać system do przeglądarki, używając innego punktu początkowego.

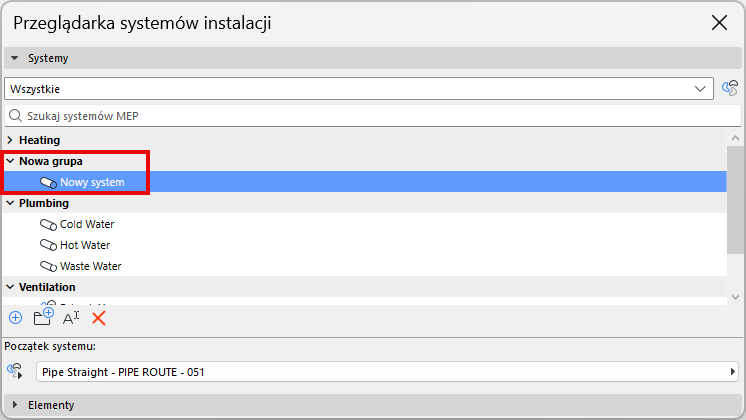

5.Nowy system zostaje dodany do przeglądarki w "Nowej grupie"

6.Zmiana nazwy lub organizowanie systemów lub grup

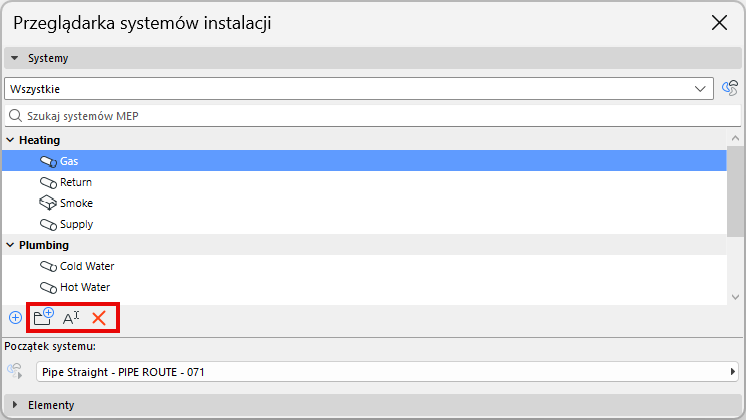

•Użyj ikon poleceń, aby zmienić nazwę lub usunąć wybraną grupę lub system

•Aby dodać system do innej grupy: Kliknij i przeciągnij system na inną nazwę grupy
