Zarządzaj danymi IFC z poziomu elementu
Dla elementów utworzonych z importowanych elementów modelu IFC w odpowiednich oknach dialogowych ustawień wyświetlone są standardowe i własne dane IFC.

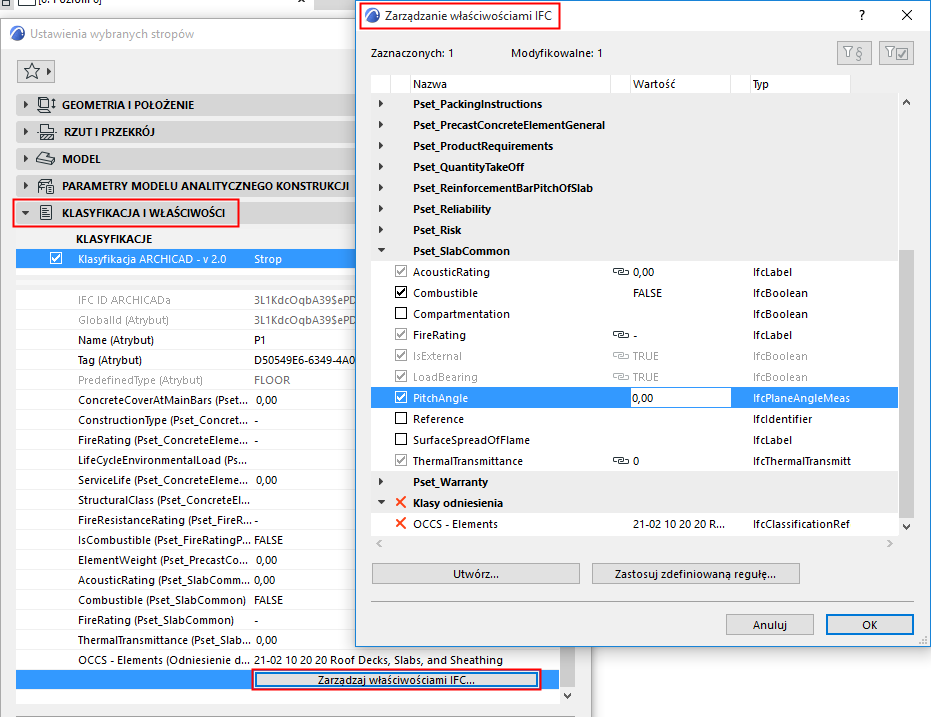

Nowe dane IFC można dodać do elementów ręcznie lub automatycznie, na podstawie wartości skonfigurowanych w oknie dialogowym Zarządzaj właściwościami IFC, które można otworzyć w Ustawieniach elementów (panel Klasyfikacja i właściwości). Interfejs Zarządzania właściwościami IFC i wszystkie jego funkcje są takie same jak znajdujące się po prawej stronie okna dialogowego Menedżera projektu IFC.
Szczegółowe opisy funkcji, zobacz Menedżer projektu IFC.
Nowe dane pojawią się w panelu Klasyfikacja i właściwości w oknie dialogowym Ustawień elementu, we Właściwościach IFC. Tutaj, można przypisywać wartości dostępnym polom danych, które są nadal puste.
Praca z danymi IFC: Ustawienia elementów a Menedżer projektu IFC
|
|
Okno ustawień elementów |
Menedżer projektu IFC |
|
poziom zarządzania |
Tylko na poziomie elementów |
na poziomie projektu |
|
Właściciel danych IFC |
•Elementy budynku •Strefa (IfcSpace) |
•Elementy budynku •elementy przestrzenne: –IfcProject –IfcSite –IfcBuilding –Kondygnacja (IfcBuildingStorey) –Strefa (IfcSpace) •IFC Zależności •IFC Typy produktu •Zbiory IFC |
|
Funkcje |
•gromadzi i tworzy listę danych IFC •umożliwia tworzenie, edycję i usuwanie danych IFC •umożliwia zastosowanie uprzednio skonfigurowanych reguł •filtruje właściwości Mapowania •filtruje jedynie dane IFC posiadające wartości |
•gromadzi i tworzy listę danych IFC •umożliwia tworzenie, edycję i usuwanie danych IFC •umożliwia zastosowanie uprzednio skonfigurowanych reguł •filtruje właściwości Mapowania •filtruje jedynie dane IFC posiadające wartości •ułatwia nawigację pomiędzy modelem MEP Designera a modelem IFC •Wyświetla zawartość Strefy (IfcSpace) •umożliwia przypisywanie elementów bezpośrednio do IfcSite lub IfcBuilding |
