O MEP Designer é uma solução BIM especializada para engenheiros. Construído na plataforma Archicad, permite uma modelação, documentação e coordenação eficientes dos sistemas MEP (condutas, tubagens e cablagem) num ambiente BIM colaborativo.
Como é que o MEP Designer se enquadra no fluxo de trabalho de um engenheiro - com ou sem o Archicad? Veja estas secções:
Caixa de ferramentas centrada na concepção MEP
Documentação e criação de pontos de vista: Todas as funcionalidades
Elementos arquitectónicos essenciais: Criar e editar - Apresentado com sobreposição
Elementos de arquitetura apenas para visualização (a partir de modelos Archicad importados)
Calendário interativo para dados relacionados com MEP
Teamwork com o MEP Designer e o Archicad
Trabalhar com projectos Archicad
Caixa de ferramentas centrada na concepção MEP
A interface do MEP Designer é optimizada para trabalhos de engenharia MEP. A caixa de ferramentas MEP contém uma vasta gama de ferramentas especializadas:
•Condutas
•Tubagens
•Caminhos de Cabos
•Equipamento MEP paramétrico e objectos acessórios
As ferramentas totalmente funcionais Zona, Morph e Abertura também estão incluídas, para suportar uma modelação precisa dentro da estrutura do edifício.
Documentação e criação de pontos de vista: Todas as funcionalidades
Utilize o conjunto completo de ferramentas de documentação (tais como dimensões e etiquetas) e ferramentas de criação de pontos de vista (tais como secções, alçados e detalhes) para completar o modelo MEP.

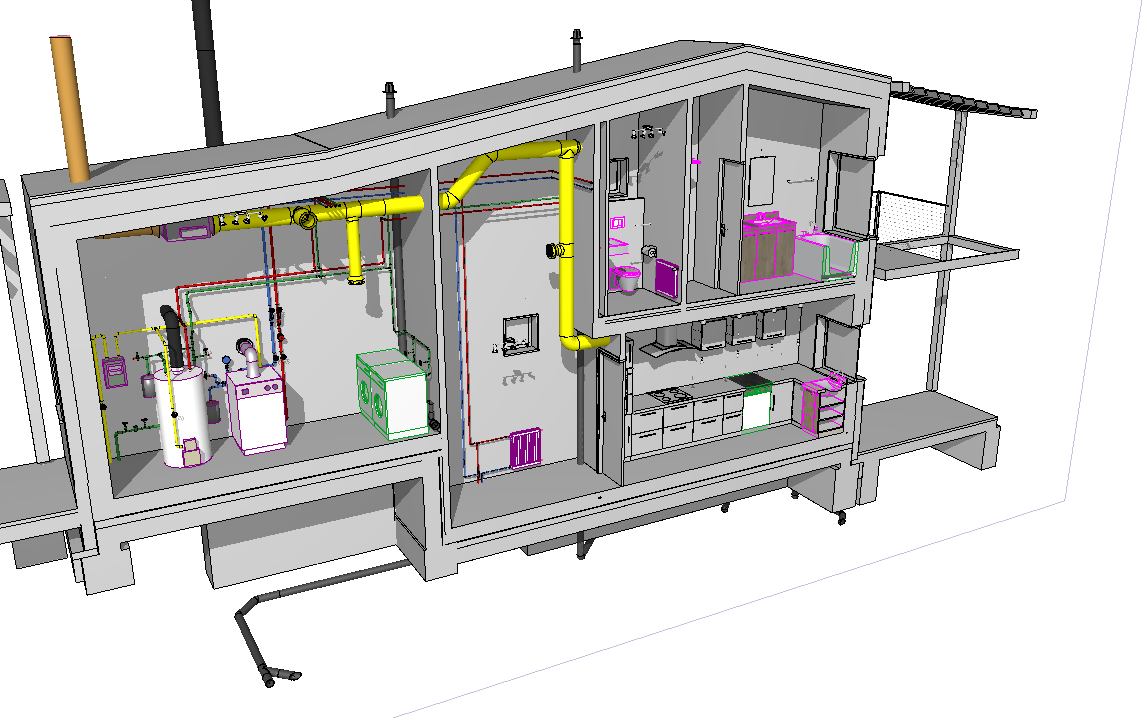

Elementos arquitectónicos essenciais: Criar e editar - Apresentado com sobreposição
Está disponível um conjunto limitado de ferramentas de arquitetura essenciais. É possível criar e editar as seguintes estruturas, mas estas destinam-se a servir de referência para o modelo MEP e são apresentadas com uma sobreposição.
São suportadas estruturas compostas e de perfil, mas estas também são apresentadas com uma sobreposição - os revestimentos não são visíveis no modelo.
A visualização de sobreposição está incorporada e não pode ser alterada.
|
Criar e editar estes elementos |
|
Parede |
|
Laje |
|
Pilar |
|
Viga |
|
Cobertura |
|
Objecto |
|
Porta |
|
Janela |
Elementos de arquitetura apenas para visualização (a partir de modelos Archicad importados)
Se abrir um modelo Archicad no MEP Designer, verá todos os elementos do modelo.
No entanto, certos elementos Archicad não podem ser criados ou editados no MEP Designer (pode ver as suas definições, mas não as pode alterar).
Os elementos de construção são apresentados com uma sobreposição. A visualização de sobreposição está incorporada e não pode ser alterada.
|
Elementos só de visualização (não é possível criar ou editar) |
|
Membrana |
|
Escada |
|
Corrimões |
|
Parede Cortina |
|
Clarabóia |
|
Janela de Canto |
|
Fim de Parede |
|
Malha |

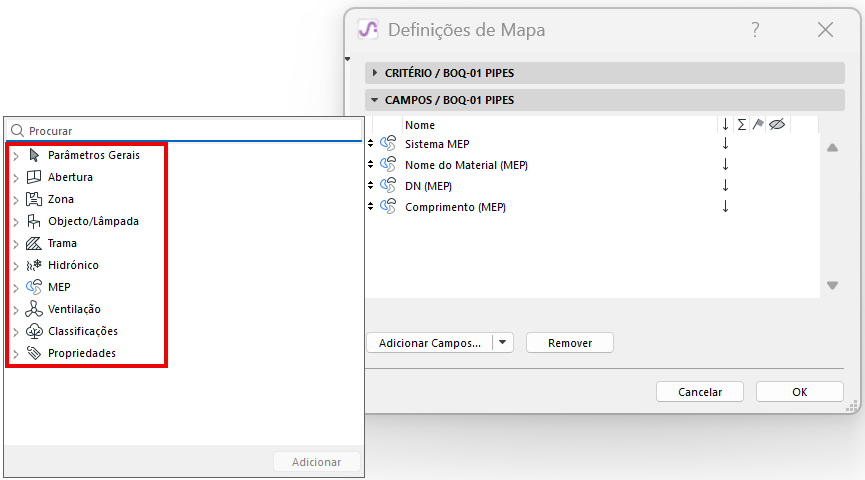

Calendário interativo para dados relacionados com MEP
O programa interativo está disponível para uma listagem flexível de dados gerais e específicos do elemento (parâmetros, classificações, propriedades) para os seguintes elementos:
|
Calendário interativo: |
|
Elementos de MEP |
|
Ventilação |
|
Abertura |
|
Zona |
|
Objecto/Lâmpada |
|
Trama |
Teamwork com o MEP Designer e o Archicad
Utilizando a função Trabalho em Equipa, pode partilhar um projecto do MEP Designer e convidar outros utilizadores do MEP Designer ou do Archicad a colaborar no mesmo.
Os utilizadores do MEP Designer também podem juntar-se a um projecto Teamwork partilhado a partir do Archicad.
Está disponível uma função predefinida de "MEP Engineer", com permissões específicas para engenheiros MEP:
•Elementos de ferramentas MEP
•Preferências MEP
Trabalhar com projectos Archicad
O MEP Designer utiliza os mesmos formatos de ficheiro de projeto (.pln, .pla) que o Archicad.
•Abrir/Misturar: É possível abrir ou fundir um modelo Archicad ou layouts no MEP Designer. Os elementos de construção do Archicad são apresentados com uma sobreposição e a edição é limitada ou não está disponível, consoante a ferramenta (ver acima).
Também é possível copiar e colar elementos entre o Archicad e o MEP Designer.
•Hotlinks: No MEP Designer, os modelos Archicad podem ser referenciados como hotlinks, mas estes hotlinks não podem ser modificados.
