Trabalhar com Paredes Cortina: Descrição Geral

Nota para os utilizadores do MEP Designer: As Paredes-Cortina e as definições das Paredes-Cortina são visíveis, mas não podem ser criadas ou editadas.

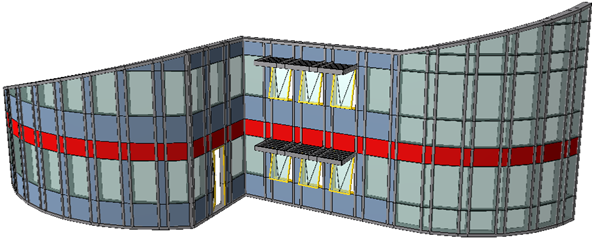

A Parede Cortina é um elemento individual que consiste numa Moldura, Painel, componentes de Acessório e Junção: estes são Membros da Parede Cortina, organizados numa Superfície da Base, de acordo com um Esquema predefinido e editável.

A Superfície da Base pode ser plana ou esférica; não são suportadas outras curvas.

Para controlar toda a hierarquia de uma só vez, utilize as Definições do Sistema Parede Cortina para definir o esquema completo e configurar os membros da Parede Cortina.

Criar uma Parede Cortina envolve uma simples introdução gráfica. Active a ferramenta Parede Cortina, escolha um método de geometria e, depois, desenhe uma linha de referência, polilinha, contorno ou arco.

Se utilizar o Método cercadura, então a sua introdução define toda a geometria da Parede Cortina.

Se desenhar um Linha Referência/Arco/Polilinha, então a Parede Cortina irá ser extrudida desta linha/polilinha/arco.

As Paredes Cortina consistem num conjunto de Membros (como Moldura, Painéis e Junções). Os parâmetros de cada Membro são definidos na respectiva página nas Definições de Parede Cortina.

Ver Componentes Parede Cortina.

Pode editar a Parede Cortina em dois níveis:

Edição Nível do Sistema

Seleccione a Parede Cortina; abra as Definições de Parede Cortina e edite, novamente, qualquer uma das definições de nível de Sistema.

Clique em OK para redefinir a Parede Cortina, de acordo com as definições modificadas.

Ver Definições do Sistema Parede Cortina.

Editar Membros Parede Cortina Individuais

Seleccione a Parede Cortina; entre no modo Edição.

No modo Edição não pode colocar Paredes Cortina adicionais, mas pode editar quaisquer membros da Parede Cortina seleccionada ou adicionar membros adicionais à mesma. No modo Edição, cada membro (Esquema, Moldura, Painel, Acessório, Junção) dispõe da sua própria Caixa de diálogo e da sua própria Ferramenta, permitindo-lhe alterar as definições e a colocar novos Membros nesta Parede Cortina.

Para personalizar as definições de qualquer membro da Parede Cortina, seleccione-a e utilize a caixa de diálogo para alterar as duas definições. Seleccione, por exemplo, um painel e altere as suas superfícies. Alterar as definições do membro seleccionado irá transformar esse membro para um membro "Personalizado". Pode ter inúmeros membros diferentes personalizados. Assim que um membro tiver definições Personalizadas, as definições de nível do Sistema já não se aplicam.

No modo Edição, pode criar membros adicionais para a sua Parede Cortina, utilizando as Ferramentas de Esquema, Moldura, Painel, Junção e Acessório. Quando utilizar qualquer uma destas ferramentas para criar um membro novo, tem a opção de utilizar definições por predefinição do nível do Sistema ou outras definições personalizadas.
