Paredes Cortina e outros Elementos
As secções seguintes descrevem como as Paredes de Cortina podem interagir com outros elementos.
Gerir Ligações da Parede Cortina
Uma Parede Cortina pode estar ligada a uma ou mais paredes.
•Se mover ou rodar a Parede Cortina, depois a parede ligada será alongada em conformidade.
•O comando Juntar é também útil para ajustar a geometria da parede a uma Parede Cortina inclinada.
Para ligar uma parede a uma Parede Cortina:
1.Seleccione a(s) parede(s) e a Parede Cortina. (Pode seleccionar qualquer número de paredes, porém apenas uma Parede Cortina.)

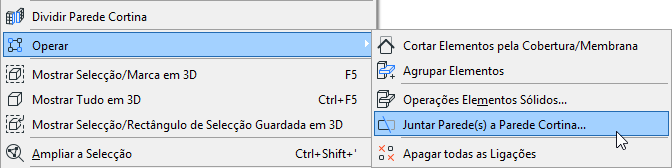

2.Utilize o comando Modelação > Modificar Parede Cortina > Juntar Parede(s) a Parede Cortina...
ou o menu Conectar > Juntar Parede(s) a Parede Cortina no menu de contexto.
3.Aparece a caixa de diálogo Ligar Cortina(s) a Parede Cortina. Use esta caixa de diálogo para especificar o ponto de ligação exacto da(s) parede(s) à Parede Cortina.
Ver pormenores abaixo.
4.Clique em Ligar.

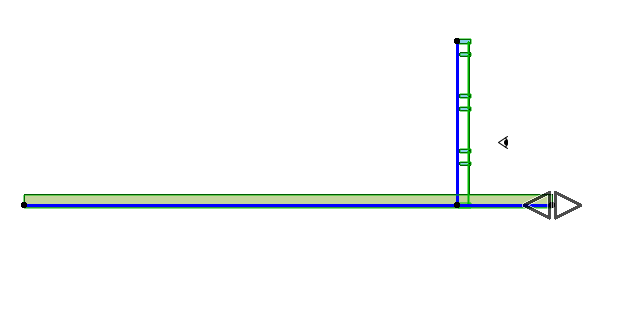

5.Se os fins da parede e Parede Cortina não coincidirem, o cursor olho aparece: clique para definir que fim da parede quer ligar à Parede Cortina.
Á medida que move o cursor para cada fim de parede, aparece uma seta dupla na parede para indicar se este é o fim que irá ser ligado se clicar agora.

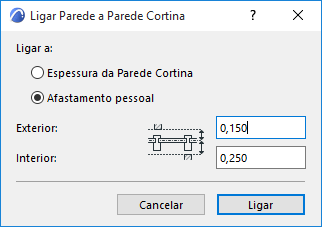

Caixa de Diálogo para Ligar Parede a Parede Cortina

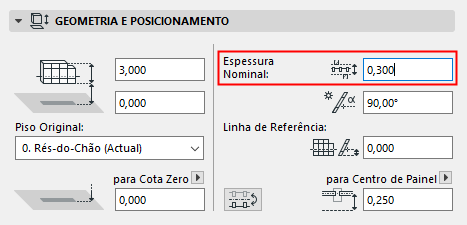

•Ligar a Espessura da Parede Cortina: esta é a escolha predefinida. Estes valores de afastamento Interior e Exterior totalizam a Espessura Nominal da Parede Cortina, como definido pelo Painel de Geometria e Posicionamento das Definições do Sistema Parede Cortina. No nosso exemplo, a Espessura Nominal está definida para 400.
•O valor Exterior: isto define o ponto no qual as paredes provenientes da direcção "Exterior" da Parede Cortina irá ligar a esta Parede Cortina.
•O valor Interior: isto define o ponto no qual as paredes provenientes da direcção "Interior" da Parede Cortina irá ligar a esta Parede Cortina.
Ambos os pontos de ligação da parede Interior e Exterior são expressas como afastamentos da Superfície da Base, tal como apresentado na caixa de diálogo "Vincular Parede à Parede Cortina".
Para o propósito de afastar as paredes de ligação da Parede Cortina, a parte "Interior" desta Espessura Nominal é idêntica ao afastamento do Painel da Superfície de Referência (no nosso exemplo, 250); a parte "Exterior" é o que resta da Espessura Nominal (no nosso exemplo, 150).
•Afastamento Pessoal: clique aqui para parar a(s) parede(s) adjacentes nos pontos que não tenham a espessura nominal da Parede Cortina. Para introduzir valores de afastamento da Superfície de Base da Parede Cortina para o Exterior e Interior dos ponto de ligação da parede.
Para redefinir o afastamento para uma parede já ligada, ligue-a novamente.
Gerir Ligações da Parede Cortina

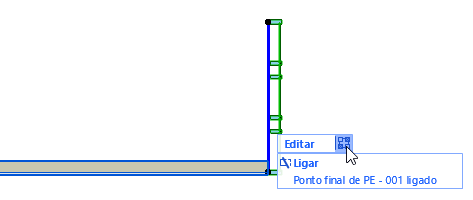

Elementos seleccionados que participam numa ligação entre uma Parede Cortina e Parede(s) são apresentados com uma "pega". Clique na pega para ver uma lista das Ligações (incluindo Operações Sólidas e Cortes, bem como Paredes/Paredes Cortina ligadas) que envolvem o elemento seleccionado. Use esta lista para gerir estas relações.
Para mais informações, veja Gerir Ligações de Elementos.
