Opções adicionais do Filtro de Renovação

Opções de Sobreposições Adicionais encontram-se disponíveis para elementos "Existentes", para elementos "A Demolir" e para Elementos de Anotação.

Estas opções adicionais ajudam-no a satisfazer normas locais ou facilitar a interpretação das suas vistas de Renovação.

Assinale a caixa de quaisquer Sobreposições Adicionais que pretenda acrescentar às suas definições do Filtro de Renovação:

Para Elementos "Existentes":

•Esconder Marcador de Cota de Abertura (se não tiver de ver asa cotas das aberturas já colocadas)

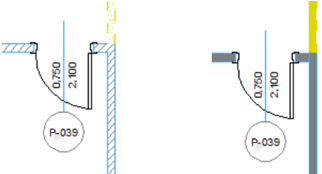

•Trama de Corte Sólida (se não precisar ver a estrutura de paredes já colocadas)

•Não Intersectar (utilize esta opção para garantir que as intersecções nas paredes Novas ou Demolidas não interferem com intersecções de paredes existentes.)

Para Elementos “A Demolir”:

•Esconder Marcador de Cota de Abertura (se não precisar ver as cotas de aberturas que, em breve, deixarão de existir)

•Esconder Símbolo de Porta/Janela/Clarabóia/Abertura (se não precisar ver aberturas que, em breve, deixarão de existir, especialmente se fizerem parte de paredes a demolir de qualquer forma)

•Esconder Zona (se não pretender ver informação sobre zonas que serão eliminadas)

•Esconder Objectos (uma vez que a maioria do mobiliário não será, de facto, emolida; e não tem de estar visível na Planta de Demolição)

•Trama de Corte Sólida (se não precisar ver a estrutura de paredes a demolir)

•Trama Transparente (para indicar o local do elemento demolido com apenas linhas, não trama)

•Não Intersectar (para garantir que as intersecções nas paredes Novas ou Demolidas não interferem com intersecções de paredes existentes)

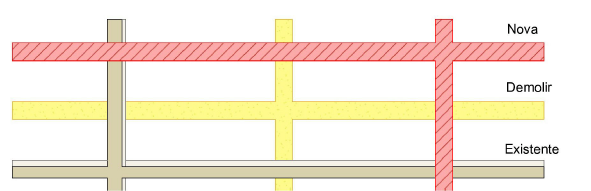

Paredes e lajes com a definição "Não intersectar": "Novo" em cima de "Existente", em cima de "Demolido"

•Marcar Aberturas com Símbolo “X”: coloque um X em Portas e Janelas a demolir.

•Contornos de Abertura em caso de demolição: Numa parede onde uma porta/janela vai ser demolida (e substituída por novas peças de parede): Mostrar as linhas de contorno das aberturas demolidas como A Demolir.

Para Elementos de Anotação:

•Não Substituir Cotas/Textos/Rótulos

•Não Substituir Tramas/Linhas de Desenho

•Não fazer Sobreposição de Marcadores

Utilize estas caixas de selecção para excluir Elementos de Anotação - Cotas, Textos e Rótulos e/ou Tramas e Linhas de Desenho - das definições de sobreposição. Também pode optar por excluir os Marcadores (Corte, Elevação, Elevação interior, Detalhe, Folha de trabalho) das regras de substituição.
