MEP Designer es una solución BIM especializada para ingenieros. Basado en la plataforma de Archicad, permite modelar, documentar y coordinar eficazmente los sistemas MEP (conductos, tuberías y cableado) en un entorno BIM colaborativo.
¿Cómo encaja MEP Designer en el flujo de trabajo de un ingeniero, con o sin Archicad? Consulte estas secciones:
Paleta de Herramientas centrada en el diseño MEP
Creación de documentación y puntos de vista: Todas las funciones
Elementos arquitectónicos esenciales: Creación y edición - Visualización con sobrescritura
Ver solo elementos arquitectónicos (de modelos importados de Archicad)
Esquema Interactivo para datos relacionados con MEP
Teamwork con MEP Designer y Archicad
Trabajar con proyectos de Archicad
Paleta de Herramientas centrada en el diseño MEP
La interfaz de MEP Designer está optimizada para trabajos de ingeniería MEP. La paleta de herramientas MEP contiene una amplia gama de herramientas especializadas:
•Conductos
•Tuberías
•Cableado
•Equipamiento MEP paramétrico y objetos accesorios
También se incluyen las herramientas totalmente funcionales de Zona, Forma y Abertura, para poder realizar un modelado preciso dentro de la estructura del edificio.
Creación de documentación y puntos de vista: Todas las funciones
Utilice todo el conjunto de herramientas de documentación (como cotas y etiquetas) y de creación de vistas (como secciones, alzados y detalles) para completar el modelo MEP.
Elementos arquitectónicos esenciales: Creación y edición - Visualización con sobrescritura
Hay disponibles un conjunto limitado de herramientas arquitectónicas esenciales. Puede crear y editar las siguientes estructuras, pero están pensadas como referencia para su modelo MEP y se muestran con una sobrescritura.
Se admiten estructuras compuestas y de perfil, pero éstas también se muestran con una sobrescritura: las capas no son visibles en el modelo.
La visualización de sobrescrituras está incorporada y no se puede cambiar.
|
Cree y edite estos elementos |
|
Muro |
|
Forjado |
|
Pilar |
|
Viga |
|
Cubierta |
|
Objeto |
|
Puerta |
|
Ventana |
Ver solo elementos arquitectónicos (de modelos importados de Archicad)
Si abre un modelo de Archicad en MEP Designer, verá todos los elementos del modelo.
Sin embargo, algunos elementos de Archicad no pueden crearse ni editarse en MEP Designer (puede ver sus definiciones, pero no modificarlas).
Los elementos de construcción se muestran con una sobrescritura. La visualización de sobrescritura está incorporada y no se puede cambiar.
|
Elementos de solo-visualización (no se pueden crear ni editar) |
|
Estructura Compleja |
|
Escalera |
|
Barandilla |
|
Muro Cortina |
|
Lucernario |
|
Ventana de Esquina |
|
Extremo de Muro |
|
Malla |
Esquema Interactivo para datos relacionados con MEP

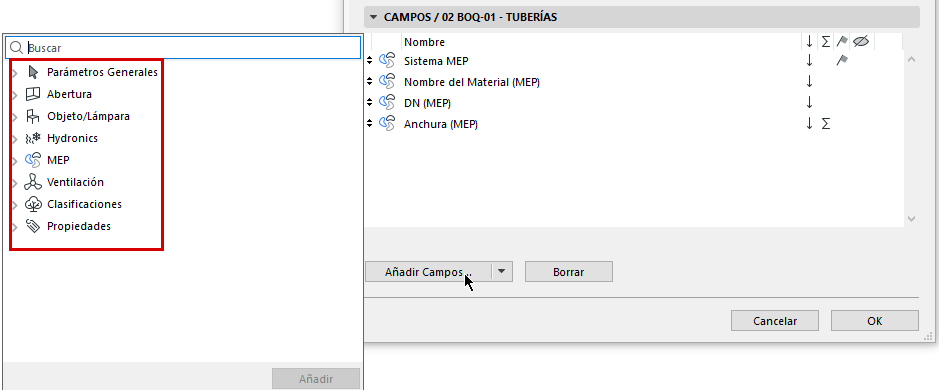

El Esquema Interactivo está disponible para listar de forma flexible datos generales y específicos de los elementos (parámetros, clasificaciones, propiedades) para los siguientes elementos:
|
Esquema Interactivo: |
|
Elementos MEP |
|
Ventilación |
|
Abertura |
|
Zona |
|
Objeto/Lámpara |
|
Trama |
Teamwork con MEP Designer y Archicad
Con la función Teamwork, puede compartir un proyecto de MEP Designer e invitar a otros usuarios de MEP Designer o Archicad a colaborar en él.
Los usuarios de MEP Designer también pueden unirse a un proyecto de Teamwork compartido desde Archicad.
Existe un rol predefinido de "Ingeniero MEP", con permisos específicos para ingenieros MEP:
•Elementos de la Herramienta MEP
•Preferencias MEP
Trabajar con proyectos de Archicad
MEP Designer utiliza los mismos formatos de archivo de proyecto (.pln, .pla) que Archicad.
•Abrir/Combinar: Puede abrir o combinar un modelo o planos de Archicad en MEP Designer. Los elementos de construcción de Archicad se muestran con una sobrescritura y la edición está limitada o no disponible, dependiendo de la herramienta (véase más arriba).
También puede copiar y pegar elementos entre Archicad y MEP Designer.
•Vínculos: En MEP Designer, los modelos de Archicad pueden ser referenciados como vínculos, pero no pueden ser modificados.
