Definiciones de Poste (Herramienta Barandilla)

Nota para los usuarios de MEP Designer: Las Barandillas y las Definiciones de Barandillas son visibles, pero no se pueden crear ni editar.

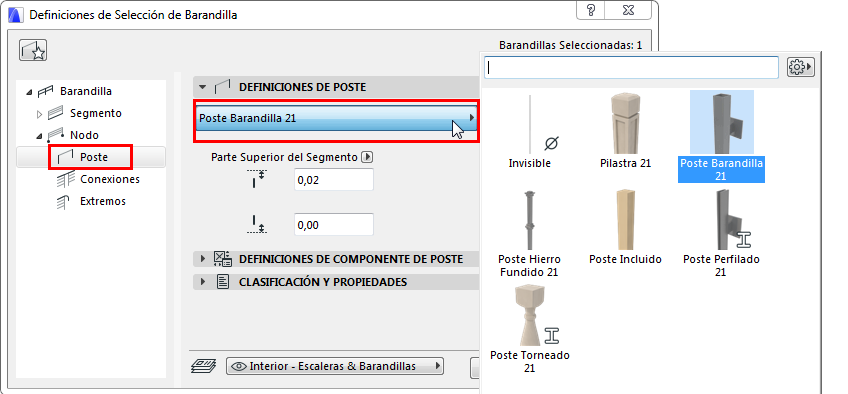

Desde el desplegable, elija un componente GDL para colocarlo como un Poste en cada Nodo de la Barandilla, o elija Ninguno (si no desea colocar un Poste físico).

Para definir ajustes para el componente GDL, use el panel siguiente. Ver Definiciones de Componente del Poste (Postes/Postes Interiores/Balaustres).

Adicionalmente al contenido predefinido, puede guardar un componente personalizado como un Poste.

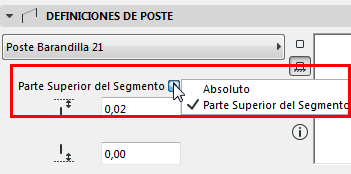

Desplaz. Superior/Inferior Poste

Inserte un valor de desplazamiento inferior y superior para el Poste.

Use el desplegable para definir como calcular el desplazamiento:

•Parte Superior del Segmento: Defina el valor de desplazamiento relativo a la altura del Segmento.

Nota: La Altura del Segmento se define en las Definiciones del Segmento. Ver Altura del Segmento y Desplazamiento Vertical.

•Absoluto: Inserte la altura absoluta del Poste. El Poste entonces se desplaza consecuentemente desde la parte superior del Segmento.
