Cómo asegurarse de que los Elementos hacen Colisión para unos resultados de limpieza óptimos
Utilice las siguientes técnicas y funciones para asegurarse de hacer que sus elementos hagan colisión según sea necesario.
Definir Núcleo de Muro/Forjado como Línea de Referencia/Plano
Colocar el plano de referencia del Forjado en la parte superior del núcleo.
Colocar la línea de referencia del Muro a lo largo del núcleo del Muro (exterior o interior).
Puede asignar el plano de referencia de un Forjado, o la línea de referencia de un Muro, de forma que recorra el núcleo del elemento, además de sus caras.
De esta forma, cuando edite el Muro o el Forjado (p. ej., añada capas o cambie el espesor), las conexiones del núcleo del Muro/Forjado se mantendrán constantes, y las posiciones de los elementos en relación con su línea de referencia se mantendrán sin cambios.
Plano de Referencia de Forjado
Vincular partes superiores de Muro/Pilar/Zona a Piso Superior
Puede vincular las partes superiores de Muros, Pilares y Zonas a un piso. Utilice esta función para garantizar que los elementos se mantengan conectados a la estructura o cubierta superior incluso después de editar las alturas de los pisos.
Ver Definir Vínculo Superior para elementos construcción y zonas.

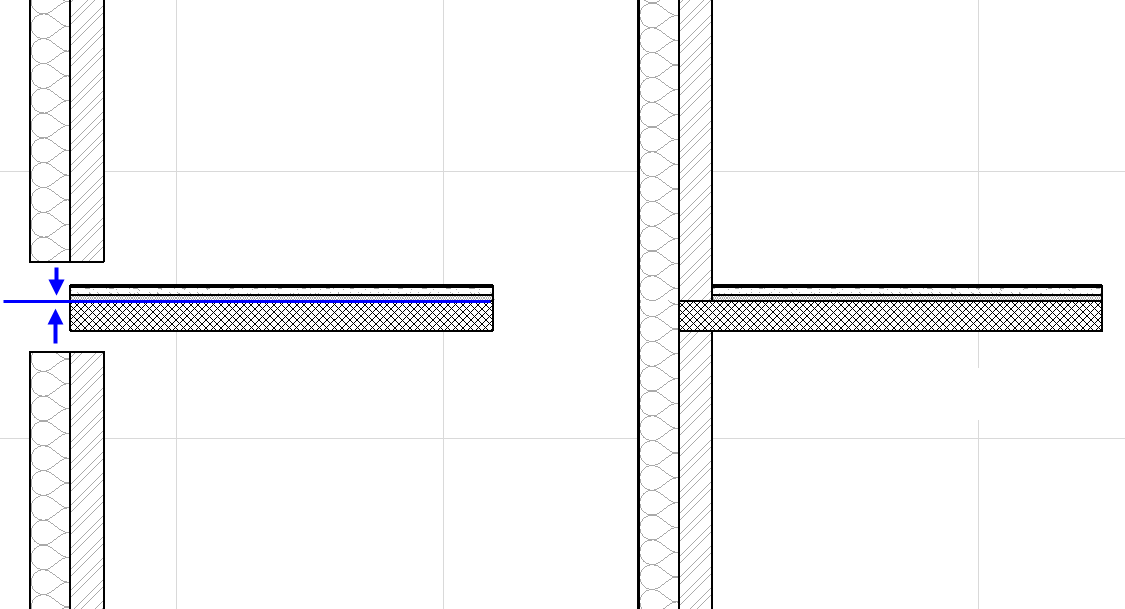

Ajustar Elementos a Forjados
Utilice esta función (Editar > Reformar > Ajustar Elementos a Forjados) para ajustar elementos de forma sencilla (Muros, Pilares o Vigas horizontales) a niveles específicos de uno o más Forjados ubicados encima y/o debajo.
Ver Ajustar Elementos a Forjados.
Las interseccione ahora se limpiarán correctamente, siempre y cuando sus Materiales de Construcción sean consistentes. El elemento (o la capa) con el Material de Construcción de mayor prioridad cortará al de menor prioridad.
Nota: Si hay una Puerta/Ventana vinculada a la parte inferior de un Muro, el comando Ajustar Elementos a Forjados recalculará de forma automática el desplazamiento para mantener la posición de la abertura.
Anclar Puerta/Ventana a Piso
Para colocar nuevas Puertas/ventanas, lo mejor es anclarlas a un nivel de Piso en lugar de a la base del Muro, a fin de garantizar que se mantengan en su sitio.
Sin embargo, si su Puerta/Ventana está vinculada a la parte inferior de un Muro, el comando Ajustar Elementos a Forjados recalculará de forma automática el desplazamiento para mantener la posición de la abertura.
Ayúdese con el cursor
Al trabajar con elementos compuestos, el cursor puede coaccionar a cada capa y componente independientes de todas las vistas de modelo. De esta forma, puede asegurarse de que está alineando los elementos correctamente con el núcleo de otros elementos.
