Bem-vindo ao MEP Designer
O MEP Designer é uma solução BIM especializada para engenheiros. Desenvolvido na plataforma do Archicad, ele permite modelagem, documentação e coordenação eficientes de sistemas MEP (dutos, tubulações e cabeamentos) em um ambiente BIM colaborativo.
Como o MEP Designer se encaixa no fluxo de trabalho de um engenheiro - com ou sem o Archicad? Consulte estas seções:
Caixa de ferramentas focada no projeto MEP
Documentação e criação de pontos de vista: Todos os recursos
Elementos arquitetônicos essenciais: Criar e editar - Exibido com sobreposição
Elementos arquitetônicos apenas para visualização (de modelos importados do Archicad)
Mapa Interativo para dados relacionados ao MEP
Teamwork com o MEP Designer e o Archicad
Trabalhando com projetos do Archicad
Caixa de ferramentas focada no projeto MEP
A interface do MEP Designer é otimizada para o trabalho de engenharia MEP. A caixa de ferramentas MEP contém uma ampla gama de ferramentas especializadas:
As ferramentas Zona, Morph e Abertura totalmente funcionais também estão incluídas, para dar suporte à modelagem precisa dentro da estrutura do edifício.
Documentação e criação de pontos de vista: Todos os recursos
Use o conjunto completo de ferramentas de documentação (como cotas e rótulos) e ferramentas de criação de pontos de vista (como corte, elevação e detalhe) para concluir o modelo MEP.
Elementos arquitetônicos essenciais: Criar e editar - Exibido com sobreposição

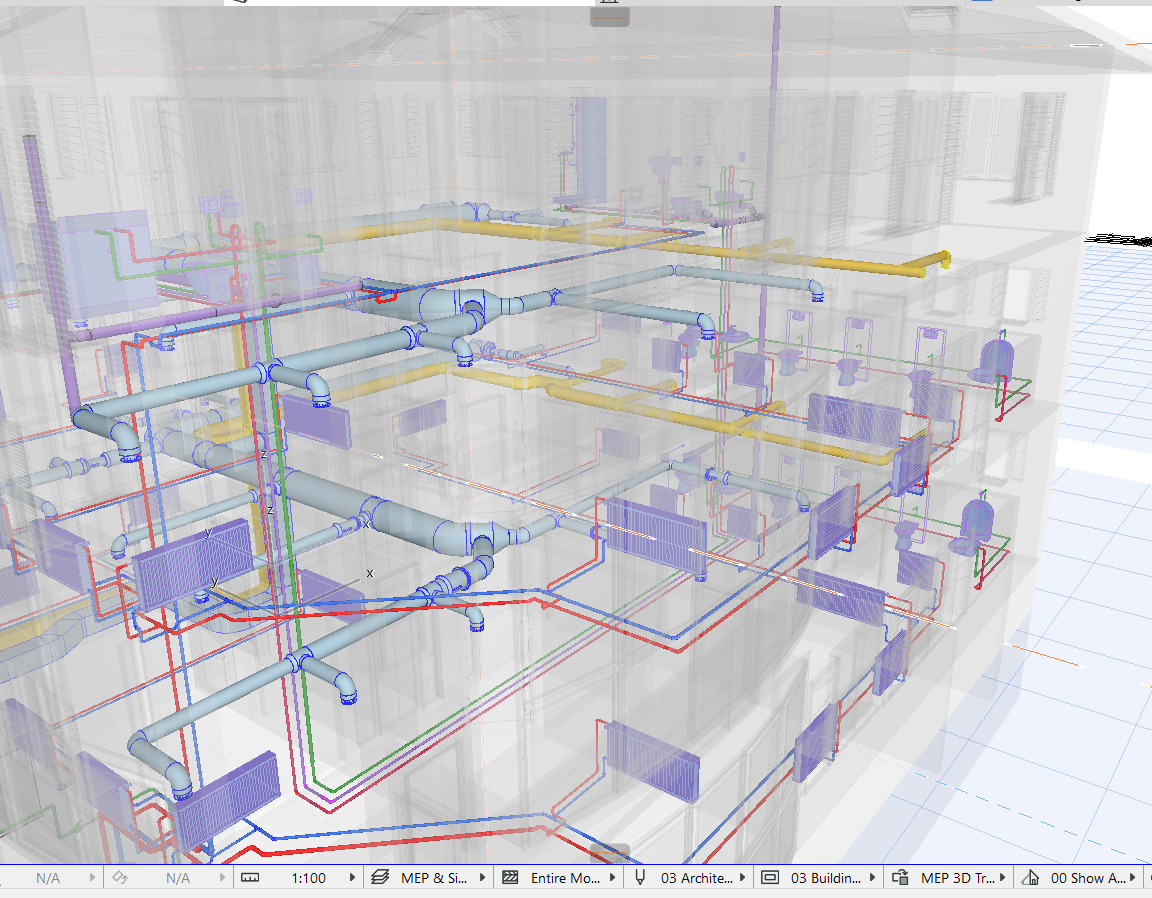

Um conjunto limitado de ferramentas essenciais de arquitetura está disponível. Você pode criar e editar as seguintes estruturas, mas elas servem como referência para o seu modelo MEP e são exibidas com uma sobreposição cinza.
Estruturas compostas e de perfis são compatíveis, mas também são exibidos com uma sobreposição cinza - as camadas não são visíveis no modelo.
Use as Sobreposições Gráficas para ajustar com precisão a transparência desejada para cada elemento arquitetônico.
|
Crie e edite esses elementosExibido com sobreposição |
|
Parede |
|
Laje |
|
Pilar |
|
Viga |
|
Cobertura |
|
Objeto |
|
Porta |
|
Janela |
Elementos arquitetônicos apenas para visualização (de modelos importados do Archicad)
Se você abrir um modelo do Archicad no MEP Designer, verá todos os elementos do modelo.
No entanto, determinados elementos do Archicad não podem ser criados ou editados no MEP Designer (você pode visualizar suas definições, mas não pode alterá-las).
Esses elementos de construção são exibidos com uma sobreposição cinza.
Use as Sobreposições Gráficas para definir a transparência desejada para cada elemento arquitetônico.
|
Elementos apenas de visualização (Não é possível criar ou editar)Exibido com sobreposição |
|
Membrana |
|
Escada |
|
Guarda-Corpo |
|
Parede Cortina |
|
Claraboia |
|
Janela de Canto |
|
Fim de Parede |
|
Malha |
Mapa Interativo para dados relacionados ao MEP

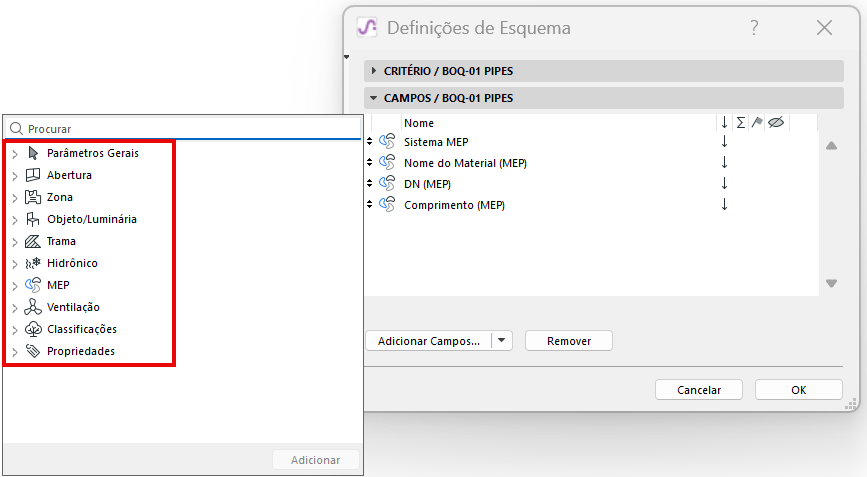

O Mapa Interativo está disponível para uma listagem flexível de dados gerais e específicos do elemento (parâmetros, classificações, propriedades) para os seguintes elementos:
|
Mapa Interativo:Lista parâmetros relacionados a: |
|
Elementos MEP |
|
Ventilação |
|
Abertura |
|
Zona |
|
Objeto/Luminária |
|
Trama |
Teamwork com o MEP Designer e o Archicad
Usando a função Teamwork, você pode compartilhar um projeto do MEP Designer e convidar outros usuários do MEP Designer ou do Archicad para colaborarem nele.
Os usuários do MEP Designer também podem participar de um projeto Teamwork compartilhado do Archicad.
Uma função predefinida de "Engenheiro MEP" está disponível, com permissões específicas para engenheiros MEP:
Trabalhando com projetos do Archicad
O MEP Designer usa os mesmos formatos de arquivo de projeto (.pln, .pla) do Archicad.
- Abrir/Agrupar: Você pode abrir ou agrupar um modelo ou leiautes do Archicad no MEP Designer. Os elementos de construção do Archicad são mostrados com uma sobreposição e a edição é limitada ou não está disponível, dependendo da ferramenta (consulte acima).
Você também pode copiar e colar elementos entre o Archicad e o MEP Designer.
- Associações: No MEP Designer, os modelos do Archicad podem ser referenciados como associações, mas essas associações não podem ser modificadas.
