Representação esquemática padronizada para Sistemas MEP

O MEP Designer 30 facilita a criação de uma documentação MEP mais clara e precisa, graças às opções mais flexíveis de representação dos elementos em plantas 2D.

  • A documentação simbólica é consistente em todas as vistas e oferece suporte a mapas e rotulagem automatizadas

  • Use símbolos esquemáticos que representam a função dos elementos, em vez de sua geometria

  • A Documentação gerada atende aos padrões exigidos para entrega e construção, oferecendo suporte aos fluxos de trabalho do setor e à conformidade com requisitos regulatória

  • Se necessário, sobreponha as OVM para controlar individualmente a exibição de qualquer elemento

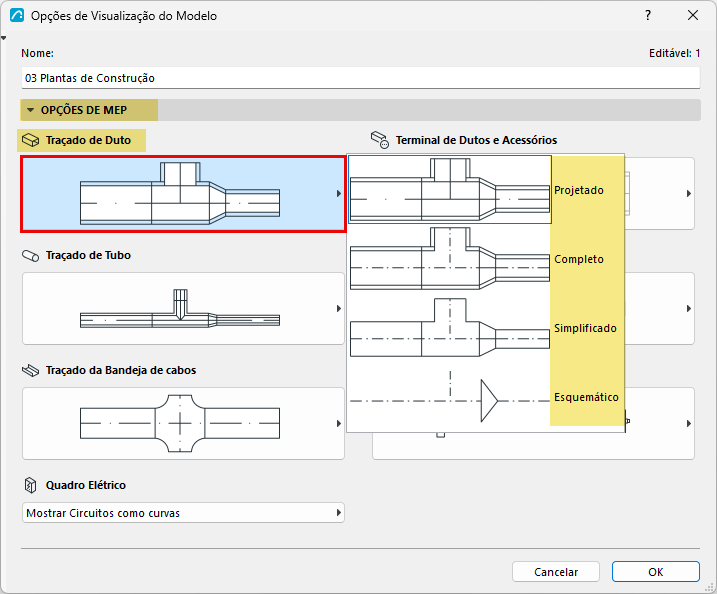

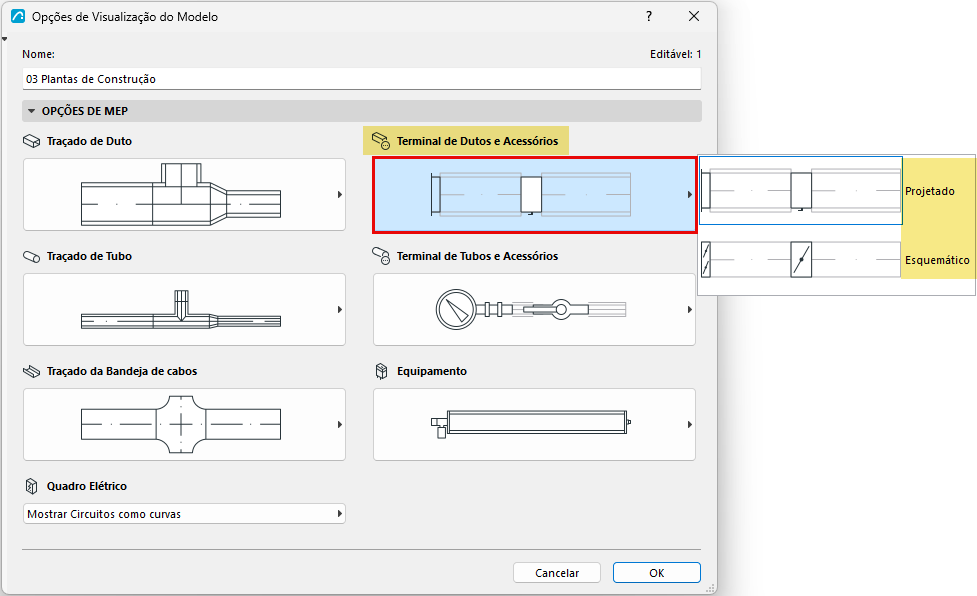

Alterne facilmente a exibição dos traçados MEP e de cada tipo de elemento usando as Opções de Visualização do Modelo. Use as opções de visualização projetada, completa (com isolamento), simplificada (sem isolamento) ou esquemática
image-20260612-135833.png image-20260612-135927.png
image-20260611-153921.png image-20260611-153901.png image-20260611-153912.png
Exibição projetada Simplificada (sem isolamento) Esquemático

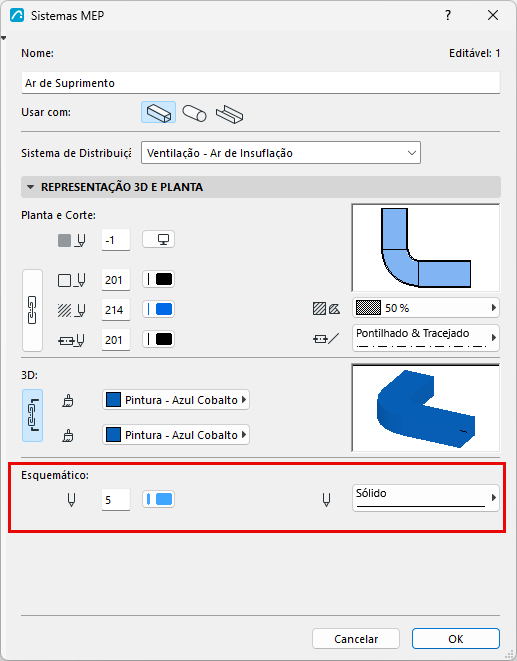

Na exibição Esquemática, defina as cores das linhas por Sistema, usando a caixa de diálogo Sistemas MEP.

Assista o vídeo: Planta MEP esquemática
