“Rastreamento Virtual": Usando Referências para Editar e Comparar Vistas do Modelo e Desenhos
Você pode exibir duas vistas diferentes simultaneamente em qualquer janela de modelo ou leiaute:
- O Conteúdo Ativo - o modelo ou desenho em que está trabalhando atualmente (“Ativo”)

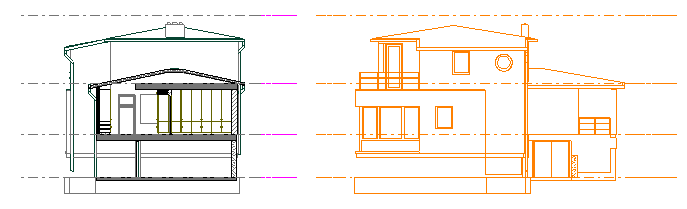

- A Referência, colocada opcionalmente ao lado, por cima ou por baixo do conteúdo atualmente ativo. Esta Vista é uma espécie de base de comparação, facilitando o cruzamento de múltiplas Vistas do Modelo/Desenhos na mesma tela.
A Referência é, essencialmente, um apoio de edição temporário, ligado à Janela atualmente ativa. A Referência selecionada aparece em uma posição predefinida (apropriada ao tipo de Conteúdo Ativo e de Referência).
Três tipos de item podem ser selecionados como Referência:
- Pontos de Vista. Qualquer item do Mapa de Projeto do Navegador (exceto itens da janela 3D e listagens) pode ser definido como Referência. O Ponto de Vista de Referência reflete sempre as definições atuais da Janela ativa.
- Vistas. Qualquer item do Mapa de Vistas do Navegador (exceto itens da janela 3D e listagens) pode ser definido como Referência. As definições de Vista da Referência são independentes da Janela ativa. Por exemplo, se alterar a Combinação de Vegetais da Janela ativa, a Referência não é alterada. Se uma Vista for apagada do Mapa de Vistas, a respectiva Referência deixará de estar disponível.
- Leiautes (e respetivos desenhos).

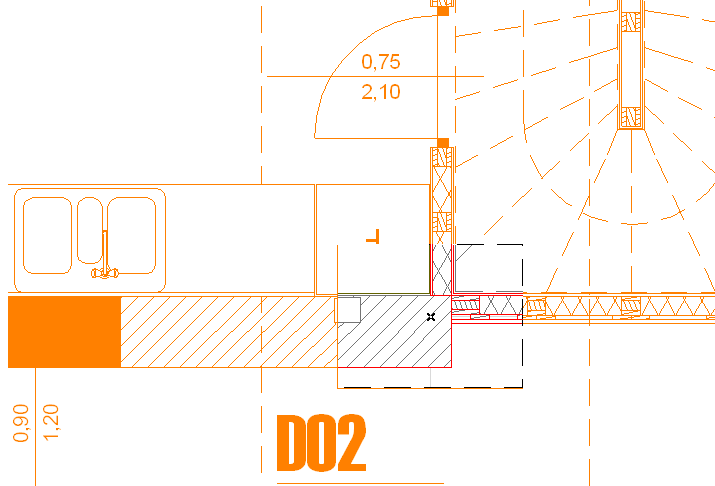

Por exemplo, você pode desenhar um detalhe de cobertura em uma Janela de Detalhe (o Conteúdo Ativo) enquanto visualiza o corte de parede relevante como Referência.
Uma Janela só pode mostrar uma Referência de cada vez. No entanto, à medida que navega pelas Janelas do Projeto, você pode visualizar uma Referência diferente em cada uma:
- A Janela da Planta tem uma única Referência para todos os pisos
- Cada Corte, Elevação, Elevação Interior, Documento 3D, Folha de Trabalho, Detalhe, Leiaute e Leiaute Mestre pode ter a sua própria Referência exclusiva.
As Definições da Referência são salvas juntamente com a Janela (por exemplo, cada Corte do seu Projeto pode ter uma Referência de cor diferente e filtrar diferentes elementos).
As Referências também são salvas com o arquivo do projeto. Todos os parâmetros definidos pelo usuário e relacionados com a Referência, como a Lista de Referências Recentes e as cores de Referência recentemente selecionadas, são gravados com o arquivo do Projeto.
Ao utilizar o comando Imprimir em uma Janela de Modelo ou de Leiaute, você pode optar por imprimir a Referência atualmente ativa.
Quando colocar um Desenho em um Leiaute, o conteúdo do Desenho não incluirá a Referência.
O usuário pode deslocar e rotacionar a Referência conforme necessário, apesar de existirem definições lógicas por padrão para cada combinação de Conteúdo Ativo/Referência, que alinhará ambas as Vistas corretamente no contexto específico.
As Opções de Visualização na Tela (menu Visualização) afetam a Referência da mesma forma que afetam o Ativo.
O cursor é sensível aos elementos da Referência. Consequentemente:
