Opções de Visualização do Modelo para Paredes Cortina
Use as Opções de Visualização do Modelo para definir a exibição da Parede Cortina baseada na vista.
Usando as Opções de Visualização do Modelo, mostre os membros da Parede Cortina separadamente em cada vista e defina uma preferência de exibição separada para cada.
Vá para Documentação > Visualização do Modelo > Opções de Visualização do Modelo.

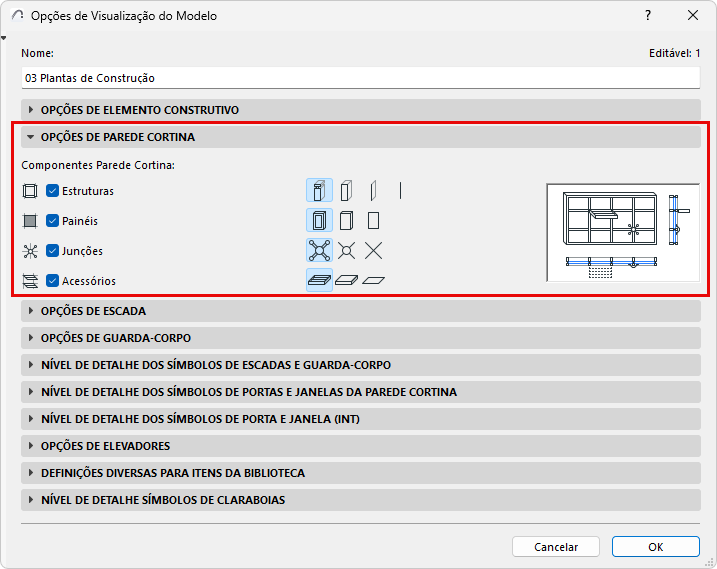

Vá para o painel Opções Parede Cortina:
Mostrar/Esconder Componentes
Por padrão, todos os Componentes da Parede Cortina (Estruturas, Painéis, Junções, Acessórios) são exibidos. Desmarque qualquer componente se não desejar exibi-lo nesta Combinação de Opções de Visualização.
Visualização Nível de Detalhe (por componente)
Para cada componente, clique em um ícone para definir sua exibição: Detalhado, Simplificado, ou Esquemático.
Estruturas tem uma opção adicional: Exibir apenas Eixos.
Detalhado: Toda a geometria (p.ex. dos componentes em perfil, com os Materiais de Construção intersecionados) é exibida.Figura 1. Parede Cortina no Nível de Detalhe Completo
Simplificado: Exibido como caixas retangulares, usando um único Material de Construção. Figura 2. Estruturas/Painéis Detalhados, Acessórios Simplificados
Esquemático: Exibe apenas o esquema (Linhas de Grelha e Moldura).Figura 3. Parede Cortina em Vista Esquemática (Planta) Figura 4. Parede Cortina em Vista Esquemática (3D/Elevação)
Sobrepor Definições de OVM

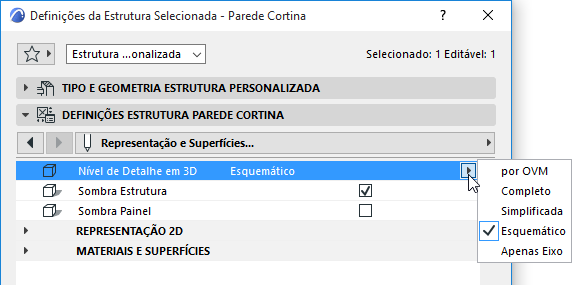

Para qualquer membro individual da Parede Cortina ou Classe de Membro, você pode substituir o seu Nível 3D de Detalhe definido pelo OVM em seu diálogo Definições de nível de componente:
