Junções de Parede Cortina

Nota para usuários do MEP Designer: Paredes Cortinas e Definições de Parede Cortina são visíveis, mas não podem ser criadas ou editadas.

Uma Junção de Parede Cortina é uma estrutura opcional que serve para ligar painéis uns aos outros para apoiar ou (mais frequentemente) para substituir as Estruturas, resultando em uma estrutura mais leve do que a estrutura tradicional.

As junções são colocadas em um ou mais pontos da grelha. Movendo as linhas de grade também moverá a junção.

Quando uma Junção é selecionada no Modo de Edição, você pode

Abrir as Definições de Seleção da Junção e alterá-las
Arraste a Junção para outro ponto de conexão do painel (apenas modo de edição 3D)
Apague a Junção

As Junções são colocadas, por padrão, no interior da Parede Cortina. Você pode rotacionar a Junção para o lado oposto da Parede Cortina (utilize o botão Rotacionar nas Definições de Ferramenta de Junção ou na Caixa de Informações):

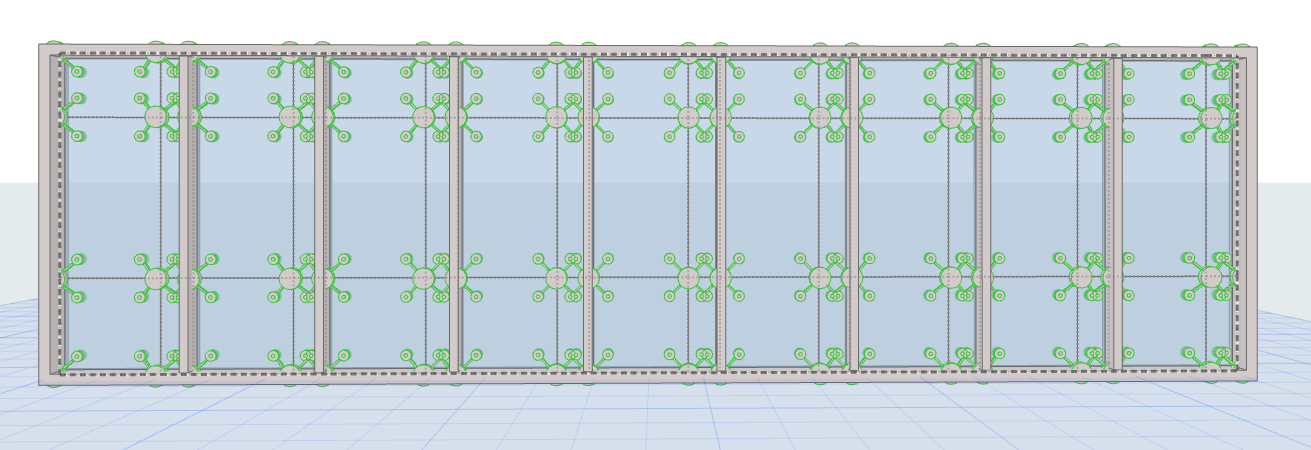

Colocar Junções em todos os pontos da Grelha

As Junções podem ser colocadas automaticamente ou uma a uma em cada interseção.

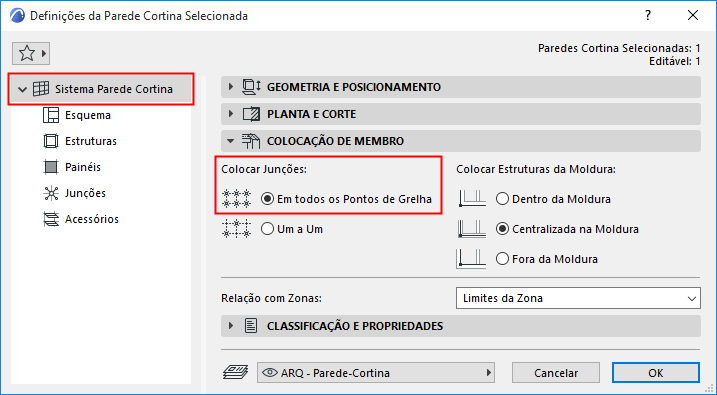

Para colocá-los em todos os pontos da Grelha, escolha esta opção sob Colocação de Membro nas Definições de Sistema de Parede Cortina.

Adicionar uma Nova Junção à Parede Cortina

Entre no modo de Edição da Parede Cortina da Janela 3D.

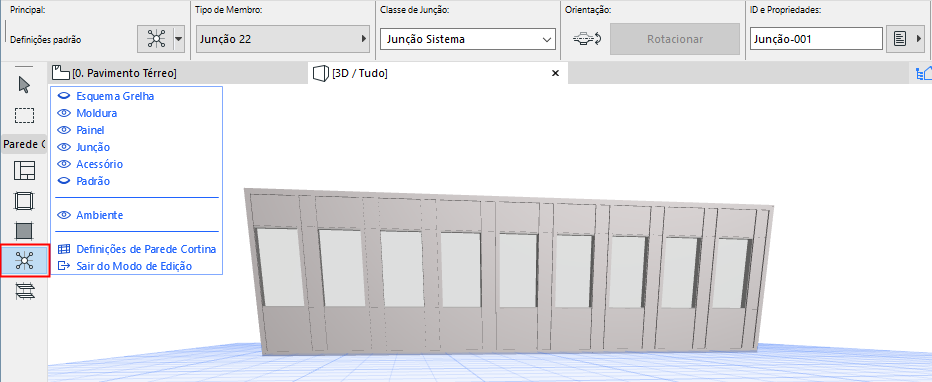

Ative a ferramenta Junção.

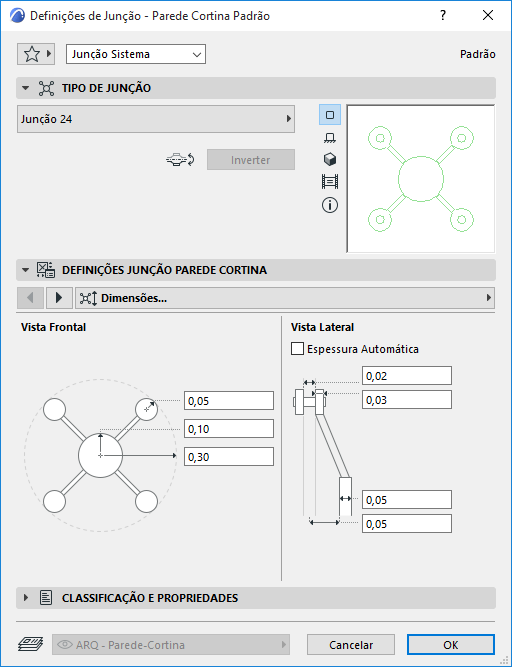

Para usar os parâmetros personalizados, abra a página Definições Junções e ajuste os parâmetros conforme necessário.

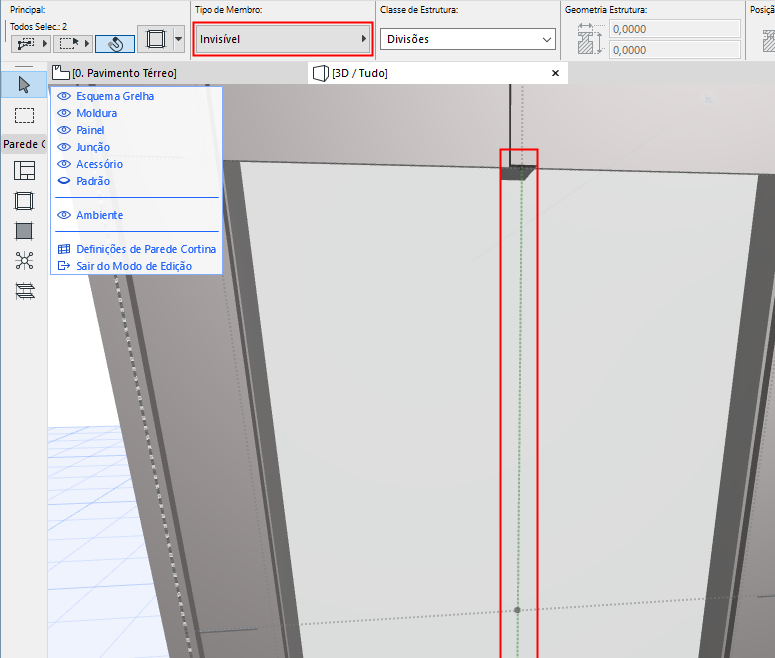

Para usar a Junção como um substituto para as Estruturas: selecione as Estruturas em um ponto de conexão do painel desejado e mude-os para o tipo “Invisivel”.

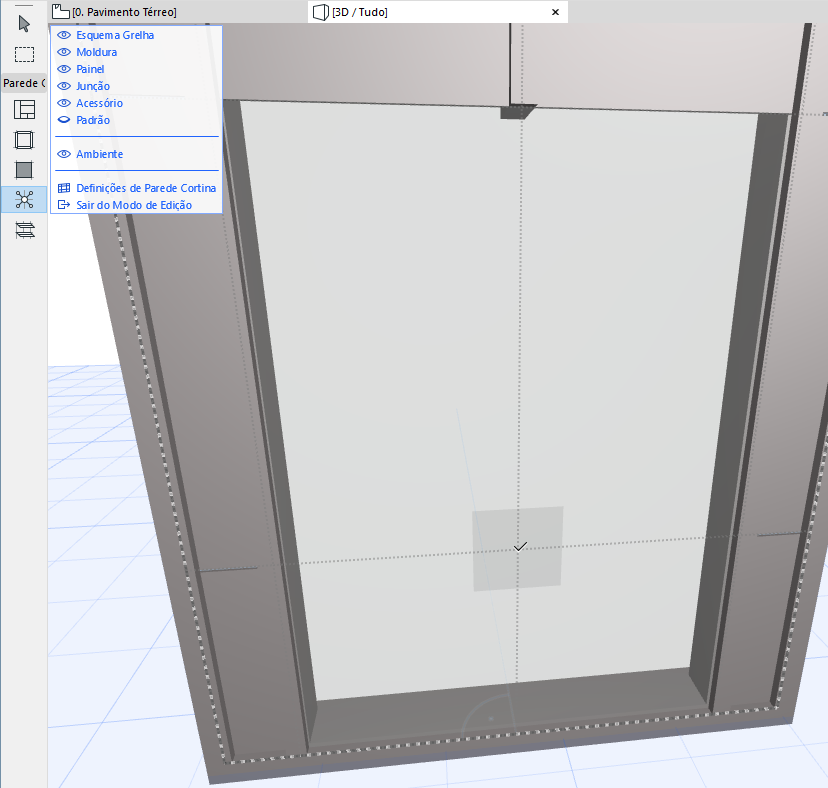

Com a ferramenta Junção ativa, clique no ponto quente no meio da conexão.

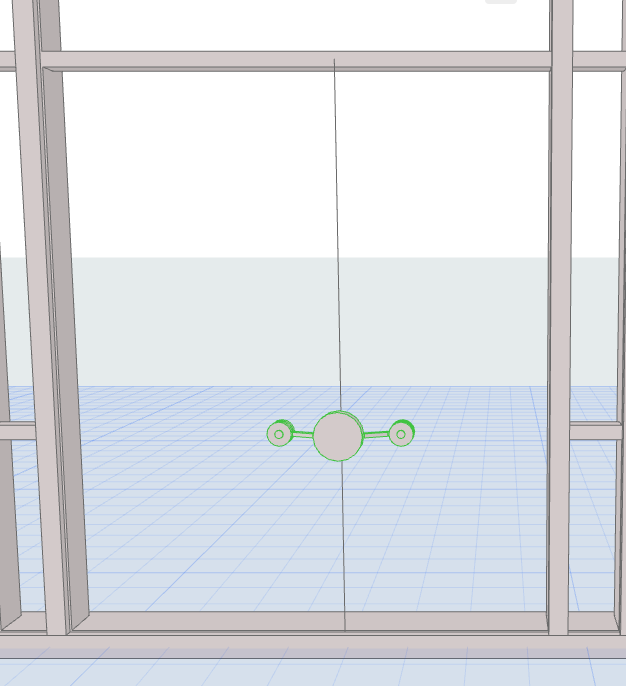

Clique para definir qual o lado da parede cortina onde pretende colocar a Junção. A mesma será colocada no ponto de ligação do painel mais próximo do seu clique.
Nota: Para inverter sua orientação, selecione a Junção e clique em Inverter na Caixa de Informações.
