Paredes e outros Elementos

Para obter informações sobre como as intersecções (junções) funcionam entre elementos de construção:

Consulte Interseção de Elementos.

Os seguintes aspectos também afetam Interseções de paredes:

• Pilares e Paredes

  Consulte Pilares e Paredes.

• Os comandos de Conectar podem transformar Paredes em Coberturas ou Membranas.

  Consulte Cortar Elementos pela Cobertura/Membrana.

• Também pode cortar uma parede por uma Cobertura Plano-simples.

  Consulte Cortar pela Cobertura de Plano-único.

• A função Ajustar Elementos para Lajes permite ajustar Paredes para níveis específicos de uma ou mais Lajes localizadas acima ou abaixo delas.

  Consulte Ajustar Elementos para Lajes.

• Paredes podem se conectar a Paredes-Cortina utilizando Modelagem > Operar > Juntar Parede(s) a Parede Cortina. O mesmo comando está disponível em Modelagem > Modificar Parede Cortina.

  Consulte Ligar Parede a Parede Cortina.

• Relação com Zonas: No painel Modelo das Definições da Parede, indique o comportamento da Parede em relação às Zonas: como um Limite de Zona (fronteira), ou se a sua área/volume deve ser subtraído da Zona em que se encontra, ou se não deve ter qualquer efeito sobre a Zona.

  Consulte Relação com Zonas.

Cantos de Poliparedes

Quando ligadas a outras Paredes simples, as Paredes Poligonais mantêm o seu contorno original.

Você pode substituir esta definição padrão.

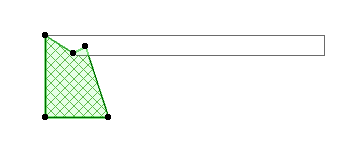

No exemplo seguinte, uma Parede Simples está ligada a uma Parede Poligonal.

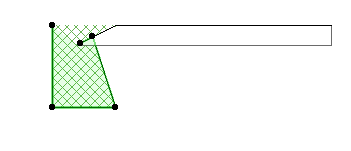

Agora, clique na caixa Cantos da PoliParede Podem Alterar na seção Geometria e Posicionamento da caixa de diálogo Definições de Parede (disponível quando uma Parede Poligonal é selecionada).

Este efeito é visível se você ligar Visualização > Opções de Visualização na Tela > Limpar Interseções de Paredes & Vigas.
