Tipo de Ingrauxido para Piso Ingrauxido Igual

No Painel Definições de Escada - Geometria e Posicionamento:

1. Escolha um dos quatro tipos de Piso Ingrauxido Igual a partir do pop-up: Ponto Único, Dois pontos, Linhas Principais e Linha de Subida Auxiliar.

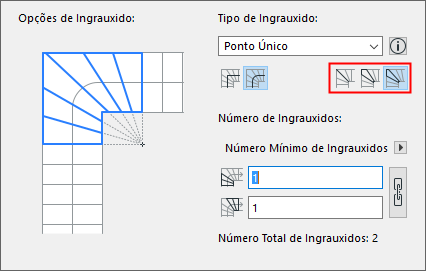

2. Clique em um dos três ícones para definir como distribuir os degraus no ponto de giro onde o eixo do ingrauxido cruza a linha de Caminhada:





• Espelho: Coloca um espelho no ponto de giro
• Piso Simétrico: O ponto de giro passa pelo meio do lado menor do piso
• Piso Assimétrico: sem restrições na colocação do piso

Veja as seguintes ilustrações:

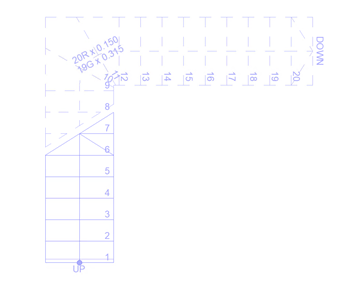

Figura 1. Tipo de Ingrauxido: Linha de Subida AuxiliarPonto de Giro: Espelho

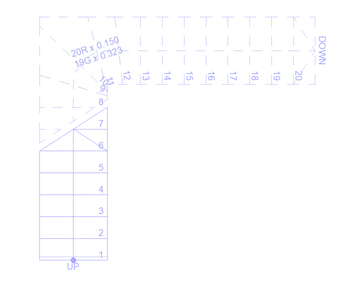

Figura 2. Tipo de Ingrauxido: Linha de Subida Auxiliar Ponto de Giro: Piso Simétrico

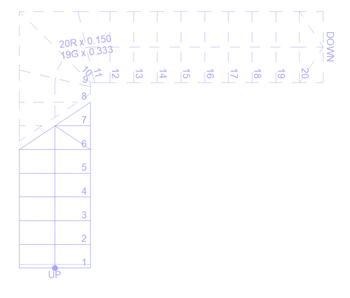

Figura 3. Tipo de Ingrauxido: Linha de Subida Auxiliar Ponto de Giro: Piso Assimétrico

Segmentos Ingrauxido

No caso de um Segmento Ingrauxido, o ponto médio da parte Ingrauxido da linha de subida é considerado o ponto de partida do Ingrauxido.

• As bissectrizes são construídas como a perpendicular à linha de subida através deste ponto.
• Os Passos iguais são medidos a partir deste ponto.
• As Larguras Mínimas do Piso Em Leque são medidas a partir da projeção deste ponto para a borda interna.
