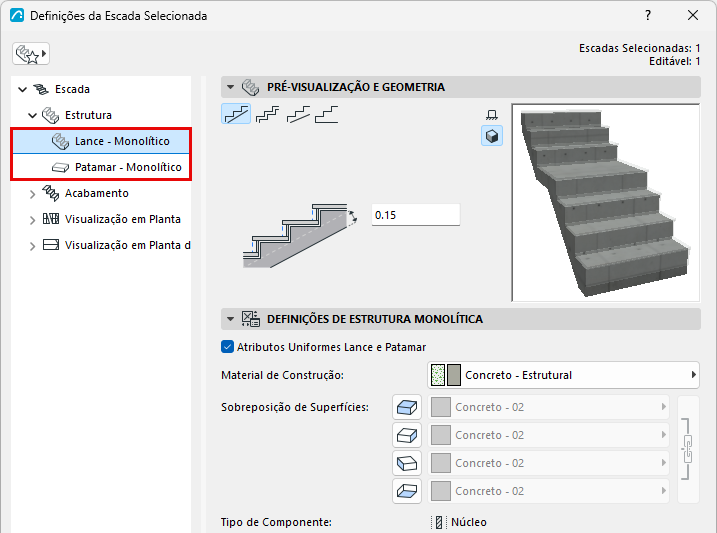

Estruturas Monolíticas do Lance e Patamar
Essas definições estão disponíveis se você escolhe um tipo de Estrutura Monolítica para o Lance e/ou Patamar.

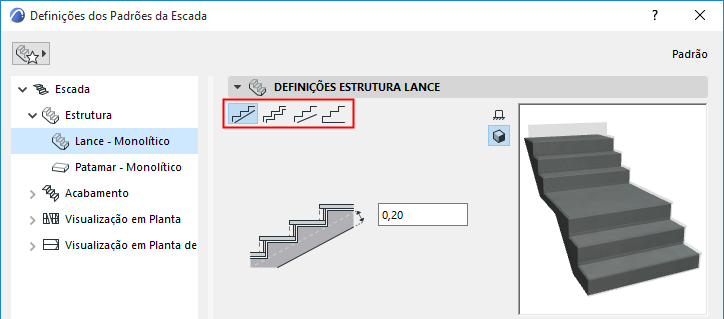

Estrutura do Lance Monolítico: Escolher Forma

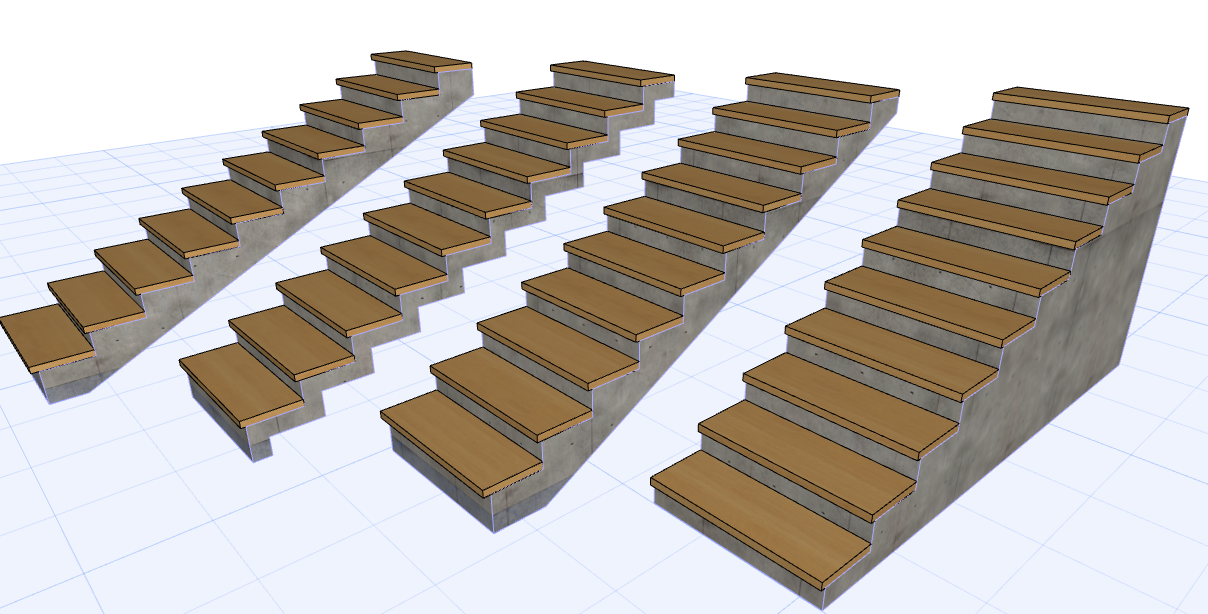

Escolha uma das quatro opções de formas da parte inferior de um Lance Monolítico. A partir da esquerda temos:
Abaixo, são inseridos os valores para as variáveis de espessura/afastamento conforme seja aplicável. Observe o feedback na janela de pré-visualização.

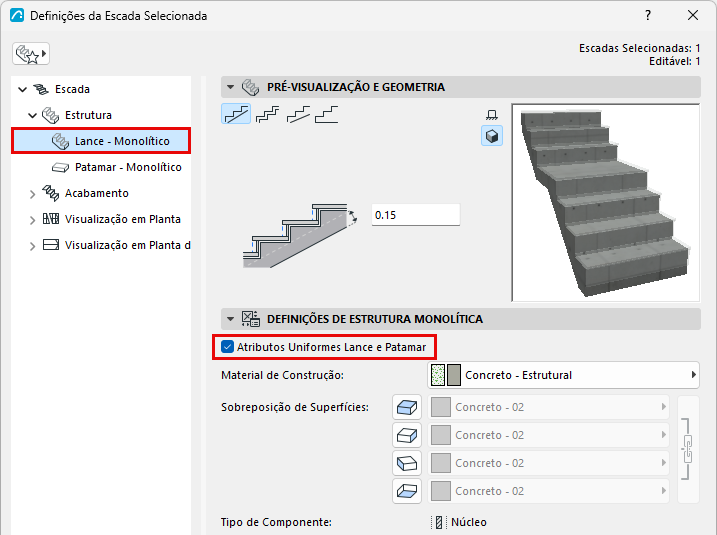

Definições de Estrutura Monolítica
Use este painel para definir atributos, incluindo Material de Construção, para o Lance Monolítico/Patamar Monolítico.
O tipo de Componente para uma estrutura de escada Monolítica é sempre "Núcleo". Isso é relevante para a Visualização da Estrutura nas vistas em 3D, onde você pode optar por mostrar ou esconder elementos com base no seu tipo de componente.

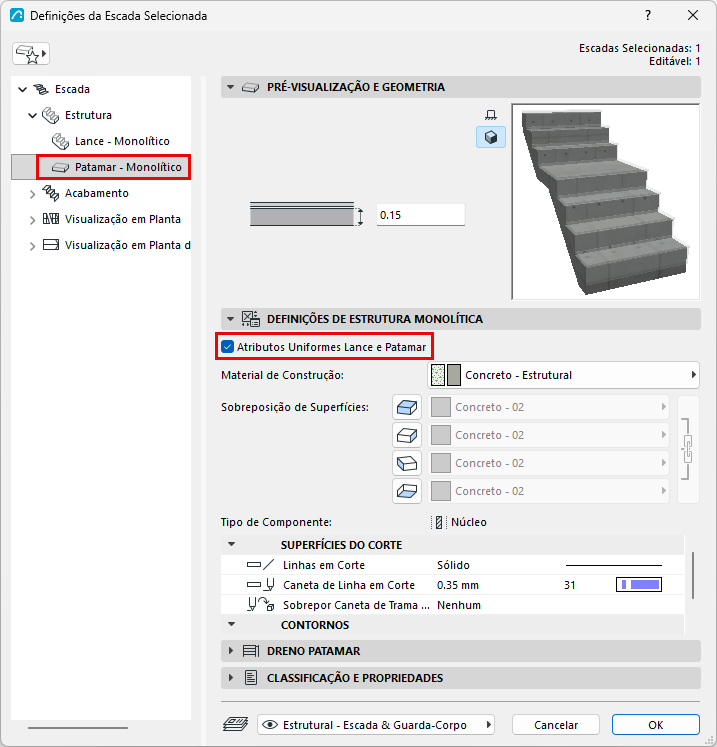

Marque a caixa de seleção Atributos Uniformes de Lance e Patamar para aplicar os mesmos atributos às estruturas monolíticas (Lance e Patamar).

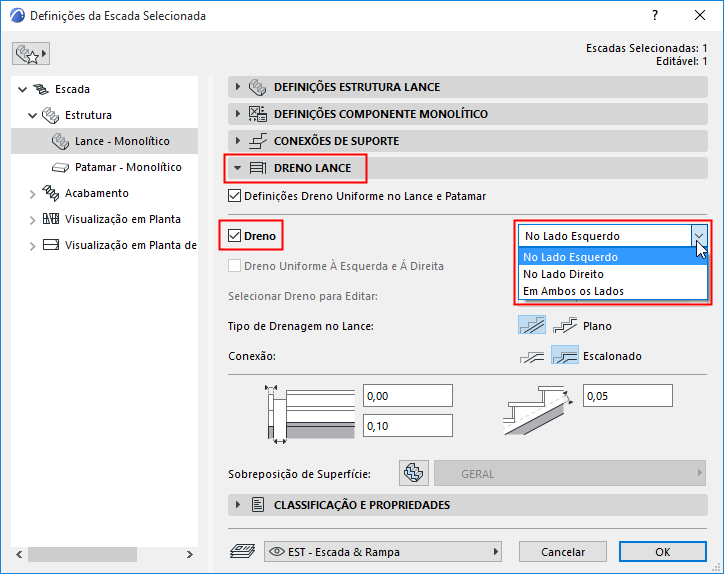

Dreno no Lance/Dreno no Patamar
Este painel está disponível apenas para estruturas Monolíticas.

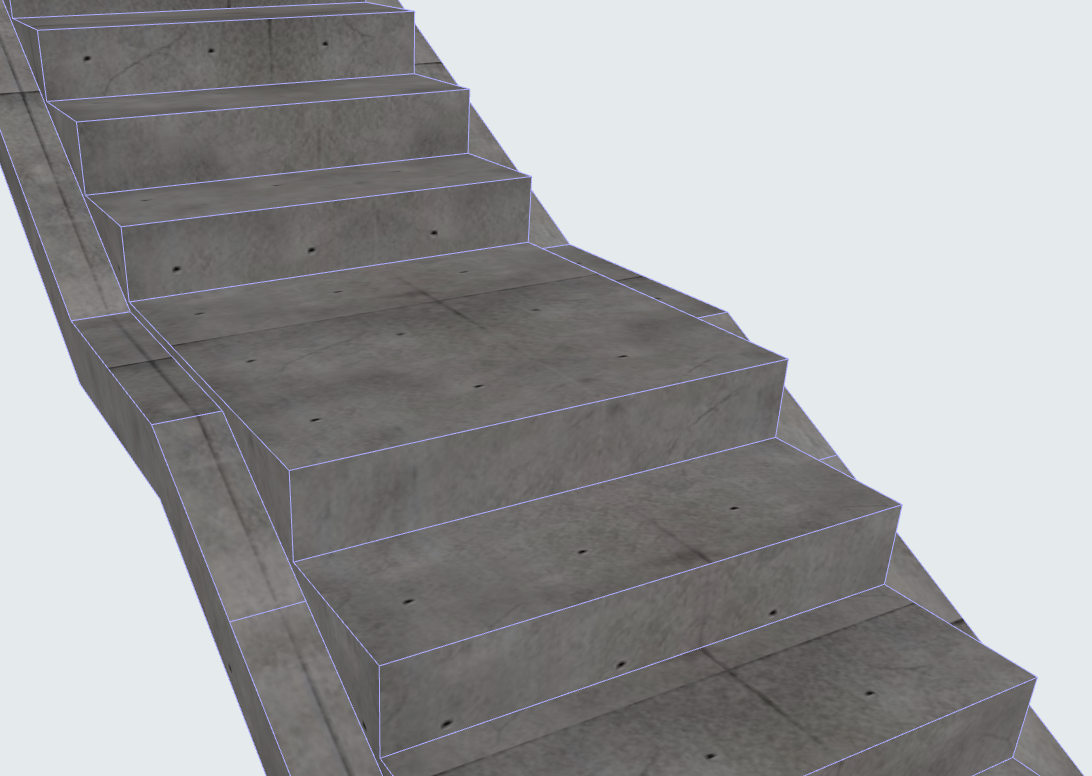

Marque Dreno para colocar um Dreno no lado esquerdo e/ou direito da estrutura da Escada (disponível tanto para Lance como para Patamar).
Marque Definições de Dreno Uniforme no Lance e Patamar para aplicar as definições a ambas as estruturas da Escada.
Para o Dreno Lance:
- Escolha o Tipo de Dreno (Plano ou Escalonado) para Lance e Conexões. Essa definição será usada para o Dreno do Patamar, se houver.
Defina os valores de largura/profundidade do Dreno, conforme aplicável, e um afastamento opcional.
Se necessário, aplique uma Superfície Sobreposta ao Dreno.
