Sobre a Ferramenta Guarda-Corpo
Nota para usuários do MEP Designer: Os Guarda-Corpos e as Definições de Guarda-Corpo são visíveis, mas não podem ser criados ou editados.

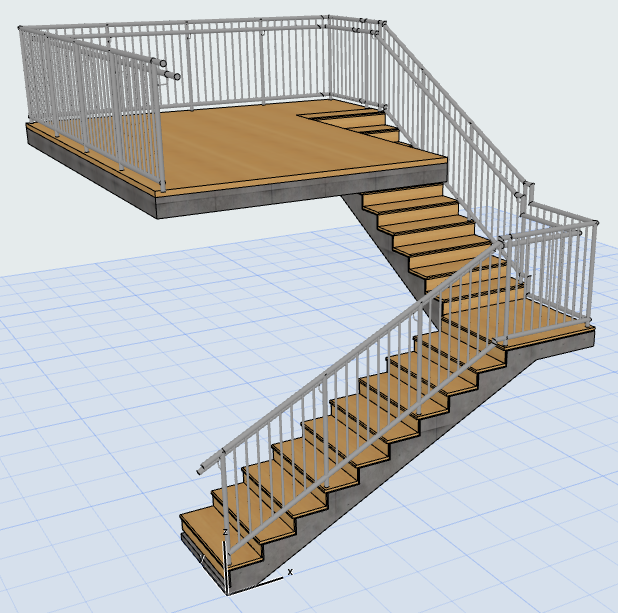

A Ferramenta Guarda-Corpo permite criar qualquer Guarda-Corpo típico ou único, que é um elemento de construção em 3D. O Guarda-Corpo pode ser associativo aos seguintes elementos 3D: Escadas, Lajes, Paredes, Coberturas e Malhas.
A entrada do Guarda-Corpo é similar à entrada da polilinha, e consiste de Nós e Segmentos. Na Planta, as interações do Guarda-Corpo são semelhantes às de uma polilinha.
O Editor Padrão interativo ajuda a montar um padrão de Guarda-Corpo único para cada Segmento.
Assim como a Escada e a Parede Cortina, a Ferramenta Guarda-Corpo é um elemento hierárquico composto por um esquema principal acrescido dos seus componentes: vários postes, barras e/ou painéis. Estes são componentes GDL que utilizam Materiais de Construção e/ou perfis Personalizados.
Componentes do Guarda-Corpo
- A Barra Superior fica no topo do Segmento.
- O Guarda-Corpo pode conter até dois Corrimãos, cada um dos quais pode ser duplo localizado nos dois lados do Guarda-Corpo. (Os dois corrimãos podem ter diferentes secções transversais).
- As Barras são em geral elementos horizontais. Você pode afastá-lo perpendicularmente ao segmento Guarda-Corpo ou defini-los em qualquer altura. As seções transversais das Barras podem ser diferentes para cada uma delas.
- Todos os elementos horizontais (Barra Superior, Corrimãos, Barras) podem ter Conexões e Terminações, adicionadas a qualquer extremidade.
- Você pode adicionar vários postes internos ao padrão; aquele localizado no lado extremo direito define o comprimento do padrão.
- Os Balaústres são um padrão dentro do padrão.
- Os Painéis podem preencher a área entre a barra superior, barras, postes internos ou limites de segmento.
- Para Painéis e Postes, você pode escolher não apenas os componentes incorporados do GDL, mas também personalizados, salvos usando um subtipo de Guarda-Corpo predefinido.
Visualização do Guarda-Corpo
As Opções de Visualização do Modelo fornecem três Níveis de Detalhe (Completo, Simplificado e Esquemático) para visualizar e produzir os Guarda-Corpos no Corte/Elevação, nas janelas de Documentos 3D e em 3D.
Consulte Opções de Guarda-Corpo.
