Definições de Segmento Padrão (Definições do Painel do Guarda-Corpo)

Nota para usuários do MEP Designer: Os Guarda-Corpos e as Definições de Guarda-Corpo são visíveis, mas não podem ser criados ou editados.

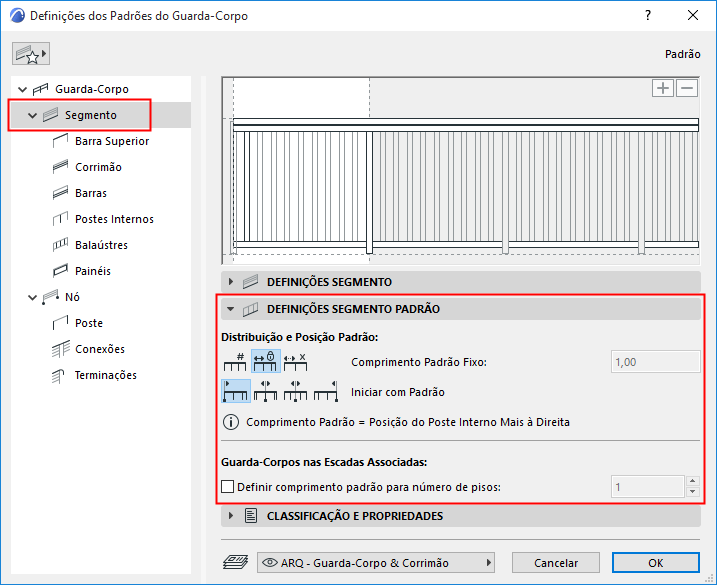

Use esses controles para definir como distribuir o Padrão dentro do Segmento do Guarda-Corpo.

Para obter informações sobre as definições do padrão, ver O Editor Padrão (Definições de Ferramenta do Guarda-Corpo), acima.

Distribuição e Posição Padrão

Escolha uma das três opções de Distribuição Padrão:

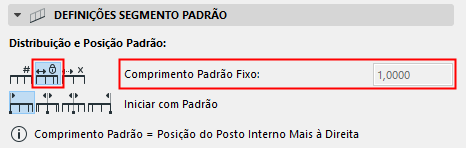

• Comprimento Padrão Fixo: O padrão será distribuído, com seu comprimento fixo e inalterado, ao longo do comprimento do Segmento. O padrão será cortado no final do segmento.

  Com esta opção, o padrão não será encurtado ou alongado.

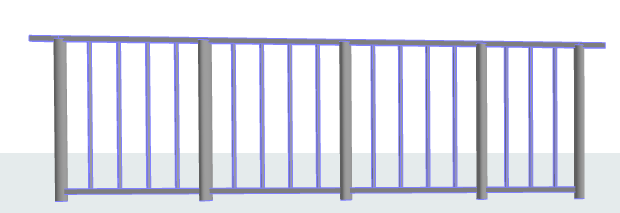

  Figura 1. Comprimento Padrão Fixo (O Padrão Será Cortado, conforme necessário)



  O comprimento padrão não é editável aqui. O comprimento padrão se estende até o Poste Interno mais à direita dentro da área branca do Editor Padrão.

  Consulte Também Comprimento Padrão.

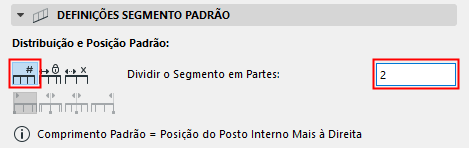

• Dividir o Segmento em Partes: Digite o número de divisões de segmentos (por exemplo, 2). O padrão será esticado de modo a caber exatamente em cada divisão.

  Com esta opção, o padrão é esticado, e a distância entre Balaústres pode mudar.

  Postes Internos podem mudar de posição. Para fixar um Poste Interno (para que não se mova como resultado do alongamento do Padrão), bloqueie a Distância do valor Anterior nas Definições de Poste Interno. (Consulte Definições dos Poste Interno (Ferramenta Guarda-Corpo) .

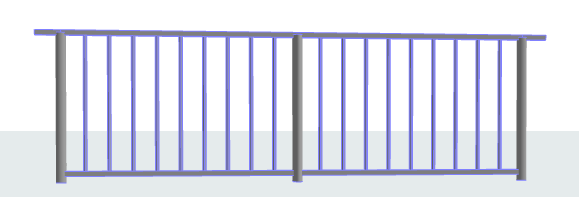

  Figura 2. Segmento com Duas Divisões (Esticar Padrão Para Ajustar)

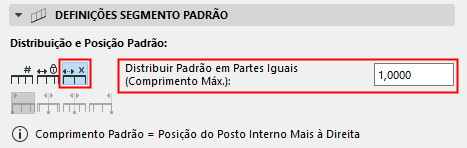

• Distribuir Padrão em Partes Iguais: O padrão é distribuído igualmente ao longo do comprimento do Segmento. O Comprimento do Padrão é ajustado (esticado) conforme necessário para que o padrão não seja interrompido no final do segmento. Insira um comprimento máximo do padrão.

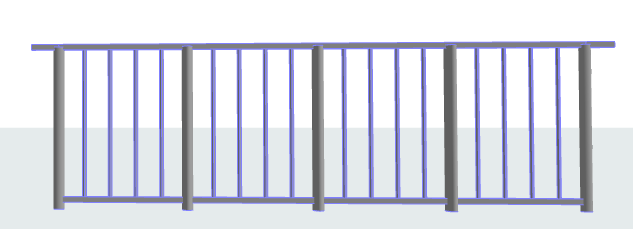

  Figura 3. Distribuir Padrão em Partes Iguais Sobre o Segmento Completo (Esticar Padrão para Caber)



  Nota: Com esta opção, mesmo que o Padrão esteja esticado, o espaço entre Balaústres não é afetado. A diferença nos Balaústres é estabelecida nas Definições de Balaústre (ver Painel Definições Balaústre ).
