Definições Barras (Ferramenta Guarda-Corpo)

Nota para usuários do MEP Designer: Os Guarda-Corpos e as Definições de Guarda-Corpo são visíveis, mas não podem ser criados ou editados.

As Barras são em geral elementos horizontais. Você pode afastá-la do Segmento do Guarda-Corpo ou defini-las em qualquer altura. As seções transversais das Barras podem ser diferentes para cada uma delas.

As Barras Também podem ser usadas como ponto de referência ao posicionar painéis e balaústres.

Para adicionar ou apagar Barras, use o sinal + ou - no Editor Padrão. Não há limite de quantas Barras você pode adicionar ao padrão.

Consulte O Editor Padrão (Definições de Ferramenta do Guarda-Corpo) para mais informações.

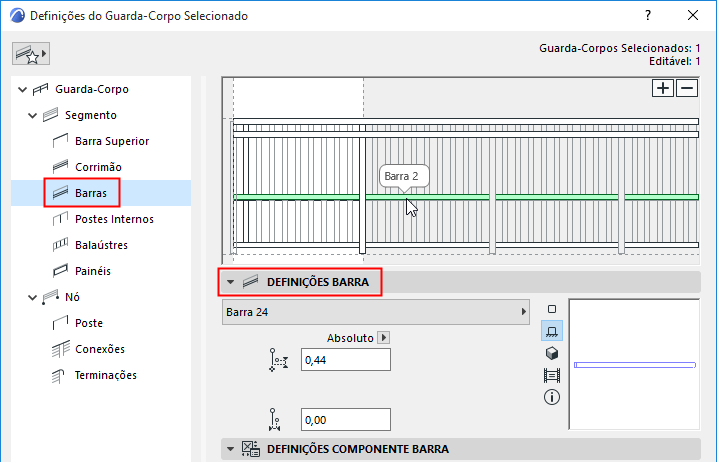

Para cada Barra selecionada no Editor Padrão, estabeleça seus parâmetros nas Definições de Barra:

• Escolha um componente GDL como Barra ou escolha Nenhuma no menu pop-up (se você não quiser colocar uma Barra física).

  Para estabelecer as definições para o componente GDL, use o painel abaixo. Consulte Definições dos Componentes da Barra (Barra Superior, Corrimão, Barra).

• Estabeleça a Altura da Barra, definida como Absoluta (a partir da Base do Segmento), ou como Porcentagem da altura total do segmento (p.ex. 50%).



• Afastamento Horizontal: Defina o deslocamento lateral da Barra.
• Note-se que uma Barra recentemente colocada irá cruzar quaisquer Balaústres e pode dividir estes Balaústres em componentes Balaústres editáveis separadamente, se as alturas dos Balaústres forem definidas com referência à altura da Barra.



  A Barra Horizontal Intercepta e Divide os Balaústres

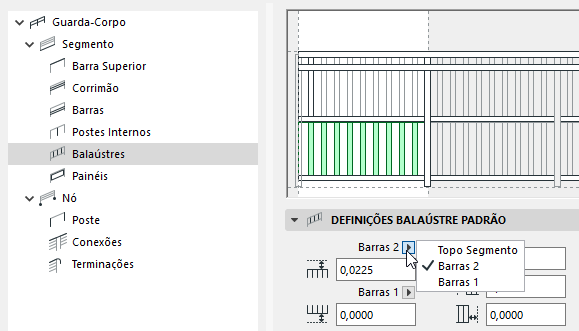

É claro que, você pode definir o topo/base do Balaústre para se estender ao topo/base do segmento, em vez das Barras.
