Criar um Pilar Inclinado

Use os Pilares Definidos ou use o método de dois pontos para definir a inclinação do Pilar graficamente na janela 3D.

Estabelecer Ângulo de Inclinação nas Definições do Pilar

Estabeleça as Definições do Ângulo de Inclinação

  1. Nas Definições do Pilar (página Pilar, painel Posicionamento) ou na Caixa de Informações, escolha o ícone Inclinado.
  2. Introduza um ângulo de inclinação em graus.

  3. Selecione um Método de Colocação na Caixa de Informações, e coloque o Pilar.

Entrada de Pilar com Dois Cliques

Use esta opção para definir livremente a inclinação do pilar durante a inserção do elemento. Isso é mais fácil na janela 3D.

Não defina um ângulo de inclinação antes da inserção do elemento.

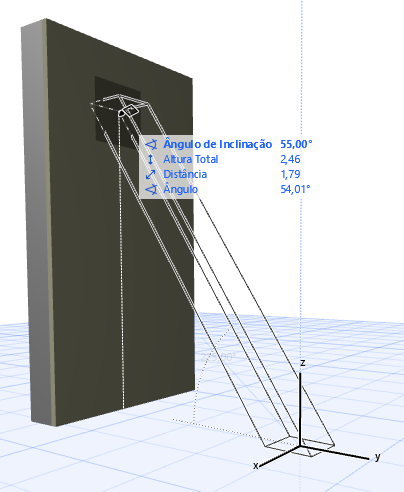

  1. Clique para colocar a base do pilar.
  2. Clique novamente para completar o Pilar.
    • Na janela 3D, você pode vincular nos elementos existentes e/ou clicar em Shift para restringir a entrada a um plano de edição.

      ColumnInput3D_100143.png     ColumnInput3D_200144.png

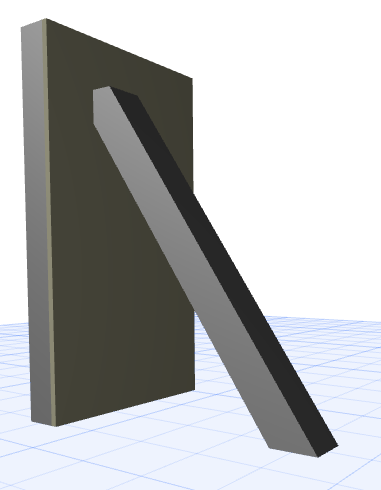

  • O segundo clique define o ângulo inclinado do Pilar e (na janela 3D) sua altura.
  • Ao criar um Pilar dê dois cliques na Planta, a altura do Pilar é fixada.
