Salvar Elementos 3D como Objetos

  1. Crie os elementos 3D desejados dentro do projeto usando ferramentas de construção (laje, parede, malha, cobertura, etc.).

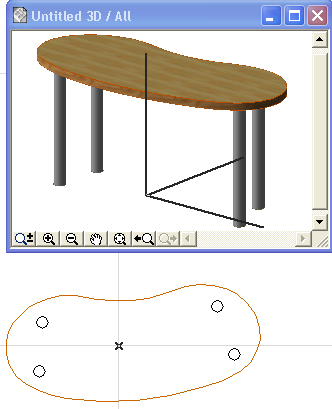

    Por exemplo, você pode desenhar uma mesa, cujo tampo seja uma laje, e cujas pernas sejam construídas com pilares.


  2. Selecione os elementos desejados na Planta ou na janela 3D.
    Nota: Na janela 3D, a não ser que configure uma projeção 3D especial (p.ex. alçado axonométrico), o objeto será sempre salvo utilizando a sua vista superior.

    Para utilizar uma projeção especial, ver Definir uma Projeção 3D de um Objeto.

    Nota: Se não quiser visualizar todas as linhas do modelo no símbolo 2D, utilize a linha escondida ou a representação de sombreamento em Visualização > Opções de Visualização 3D.

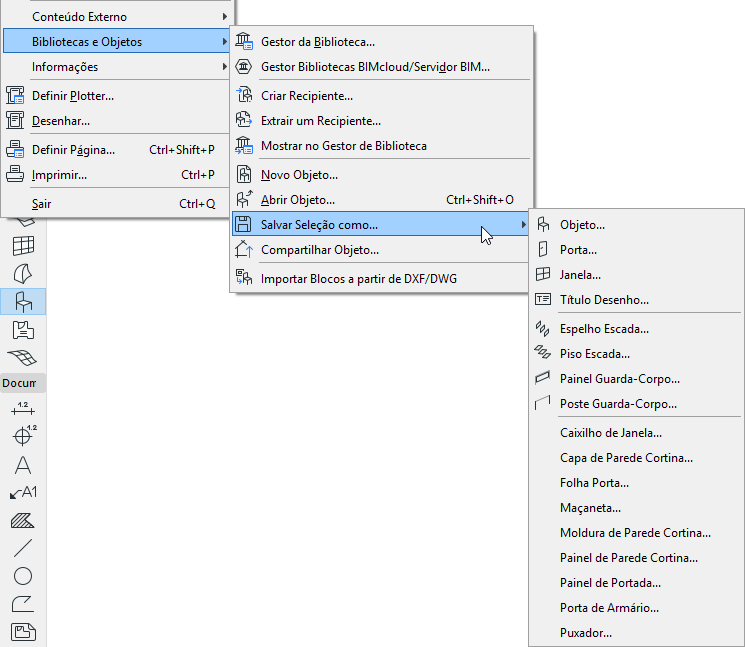

  3. Selecione, depois salve o objeto com o comando Arquivo > Bibliotecas e Objetos > Salvar Seleção como e escolha Objeto.


    Se estiver salvando um objeto a partir da janela 3D, é-lhe recordado que a sua vista de topo será utilizada como vista em planta quando o colocar, a não ser que defina uma projeção 3D especial (p. ex. vista axonométrica lateral).

    Para utilizar uma projeção especial, ver Definir uma Projeção 3D de um Objeto.

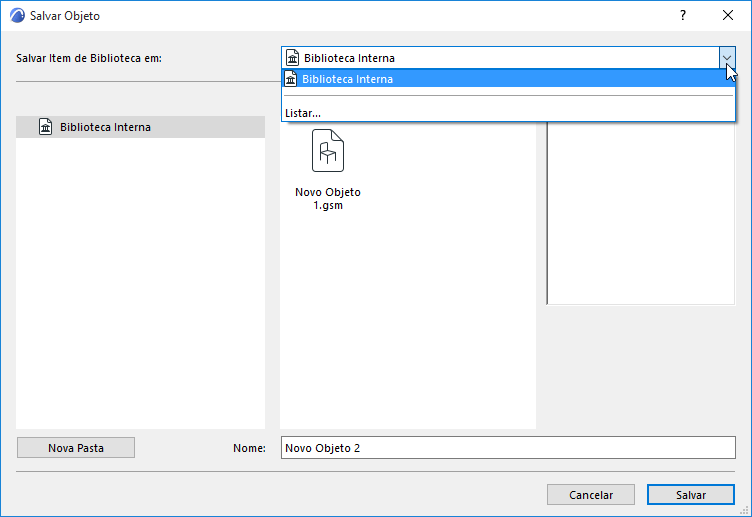

  4. No diálogo Salvar Objeto que aparece, digite um nome e escolha a localização da pasta desejada para o objeto:
    • para a Biblioteca Interna (escolha padrão. Recomenda-se que salve objetos específicos do projeto, personalizados na sua Biblioteca Interna.)
    • procure por uma biblioteca vinculada
    • para uma Biblioteca do BIMcloud que tenha sido adicionado ao projeto
      Nota: No Teamwork, você deve reservar a pasta da Biblioteca do BIMcloud antes de salvar nesta.

      Opcionalmente, clique em Nova Pasta para criar uma nova pasta dentro da pasta da biblioteca selecionada.


  5. Clique em Salvar.
  6. A caixa de diálogo Alterar Definições Básicas do Objeto aparece. Aqui, você pode definir os padrões de Superfícies, Tramas e Canetas dos novos objetos. Após colocar o objeto, você pode ajustar adicionalmente estes atributos em Definições do Objeto.

    Também, para adicionar informação para o novo item da biblioteca (por exemplo, palavras-chave para tornarem fácil a pesquisa nas Definições do Objeto ou no BIM Components), clique em Alterar Detalhes no canto inferior esquerdo.


  7. Clique em OK.
  8. Coloque o objeto com a ferramenta Objeto. Note que o objeto criado pode ser alongado/encurtado, mas será distorcido nesta operação, porque não contém um script paramétrico.

    Para informações sobre a edição do item da biblioteca GDL resultante, ver Editar Itens da Biblioteca e Componentes Personalizados.

Assista o vídeo

Definir uma Projeção 3D de um Objeto

Na caixa de diálogo Visualização > Opções de Visualização 3D > Tipo de Projeções (Projeção Paralela), defina a projeção pretendida. O MEP Designer irá rotacionar automaticamente o item da biblioteca, de acordo com esta definição.

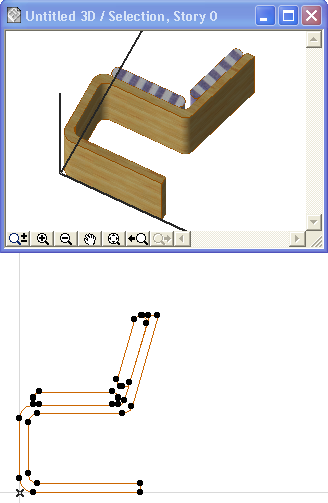

Por exemplo, se o modelo estiver deitado de lado (veja o objeto cadeira, abaixo), defina o seguinte: vista lateral, azimute=90°.
