Núcleo e Revestimento

Os Pilares consistem de dois componentes: um núcleo estrutural e um revestimento opcional, usado para simular a proteção contra incêndio ou qualquer tipo de revestimento ao redor do núcleo. O acabamento possui Material de Construção próprio, e portanto, prioridade de Interseção própria.

Defina um Revestimento para qualquer Pilar ou segmento de Pilar.

Nota: O Revestimento não está disponível para Pilar em Perfil (segmentos).

Adicionar/Remover Revestimento

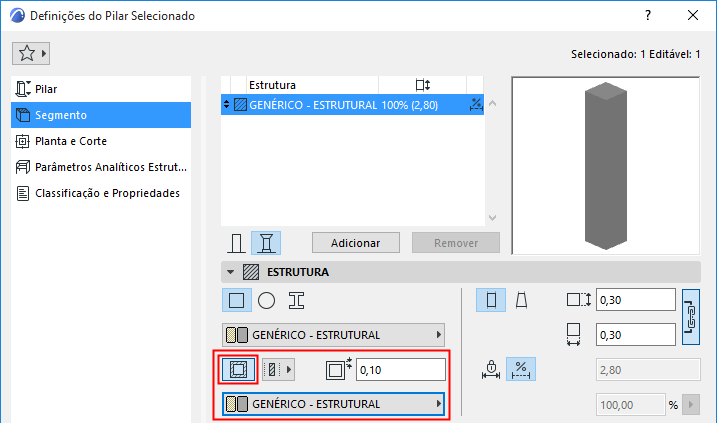

  1. Vá para o painel Estrutura das Definições de Pilar (página Segmento).
  2. Use o botão de alternar entre Adicionar/Remover Revestimento.

  3. Defina uma espessura de revestimento uniforme no campo à direita.
  4. Use o pop-up para selecionar o material de construção para o revestimento.

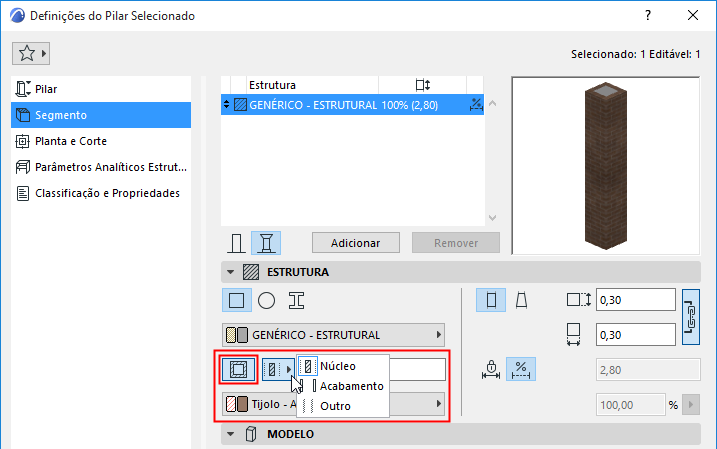

Estrutura de Revestimento: Núcleo, Acabamento, Outro

O componente de revestimento pode ser definido como "núcleo", "acabamento" ou "outro".

Nota: A opção Acabamento não está disponível para pilares envolvidos. (Consulte Pilares e Paredes Compostas: Envolvido ou Não Envolvido .)


As definições da Exibição Parcial da Estrutura levam em consideração a estrutura de Revestimento, nas vistas em 2D e em 3D.

ColumnVeneer.png     VeneerStructureOnly.png

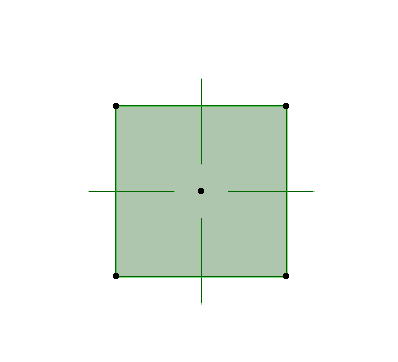

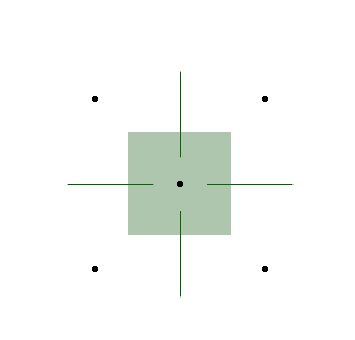

Pilar com um revestimento, com variadas definições da Visualização da Estrutura. Este revestimento está definido como um “Acabamento”.

Consulte Visualização da Estrutura Parcial.
