Exemplo de Operação de Elementos Sólidos

Neste exemplo, conectaremos uma Escada a uma Laje.

1. Abra a caixa de diálogo utilizando o comando Modelagem > Operações Elementos Sólidos (também disponível a partir do menu de contexto de cada elemento selecionado).

   Para detalhes sobre estes controles, consulte Paleta Operações de Elementos Sólidos.

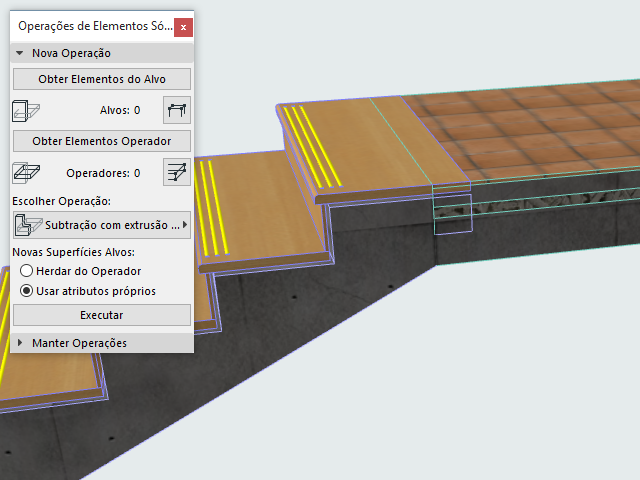

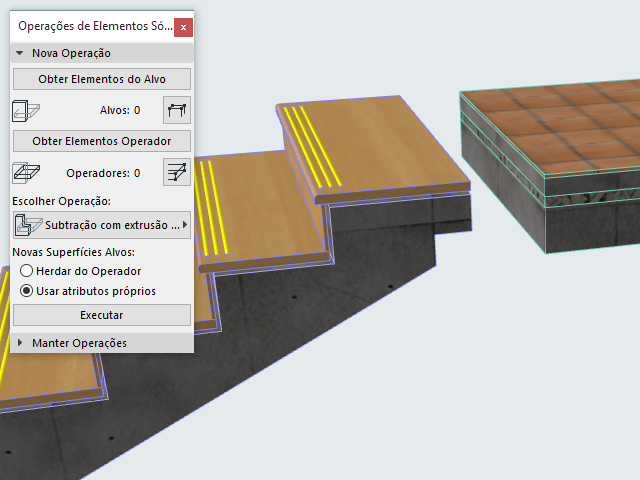

2. Coloque os dois elementos.

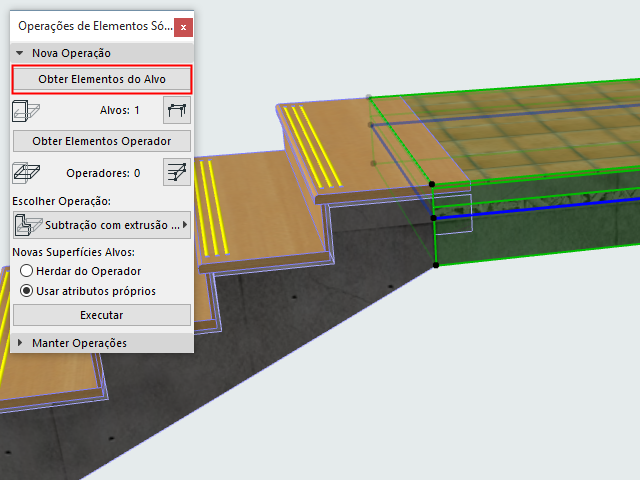

3. Selecione o elemento-alvo: a Laje.
4. Clique em Obter Elementos do Alvo.





5. Desmarque a Laje.
6. Selecione o elemento operador: a escada.
7. Clique em Obter Elementos do Operador.

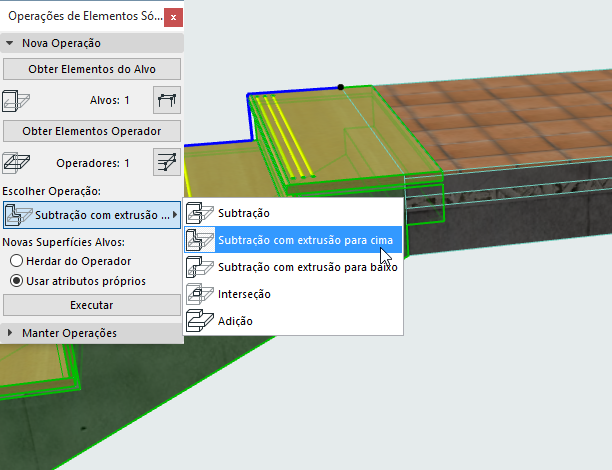

8. Clique no tipo de operação: Subtração com Extrusão para Cima.

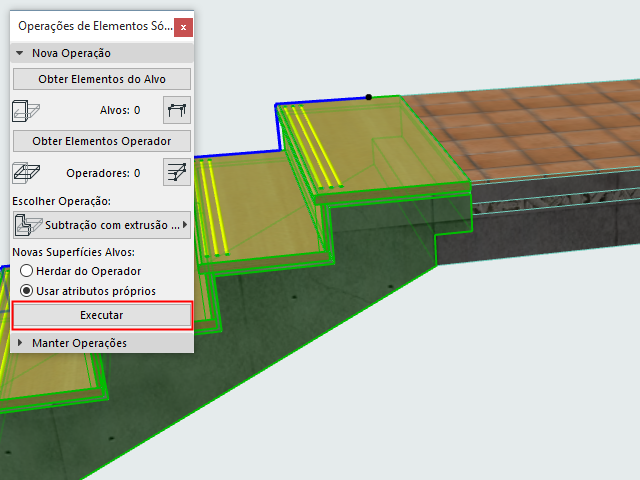

9. Clique em Executar. A Operação de Elementos Sólidos está concluída.

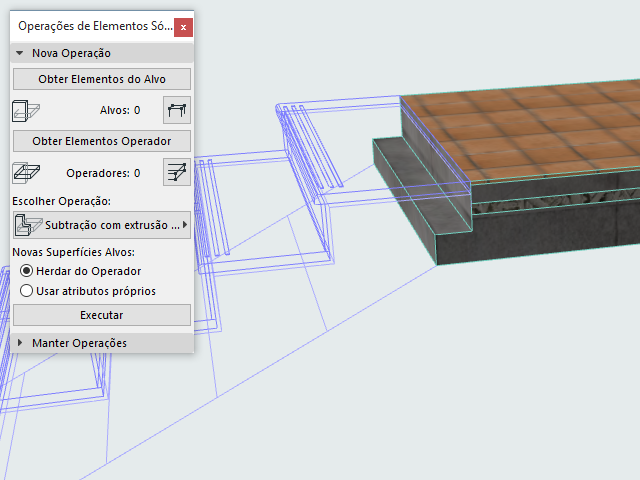

10. Veja o resultado em 3D.





Com a escada mostrada no Modelo Estrutural:
