Curvar uma Viga Verticalmente

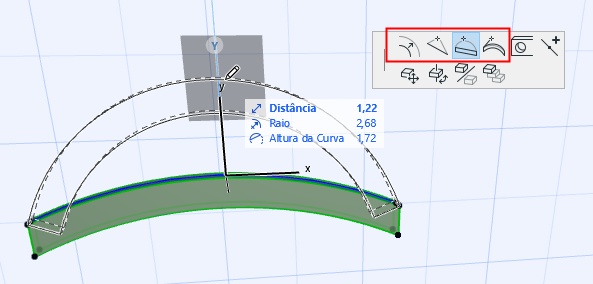

Na Janela 3D ou Corte/Elevação:

  1. Selecione uma Viga
  2. Use os comandos da paleta de contexto para curvar a borda verticalmente ou editar usando a tangente.


Uma Viga curva na vertical não pode se curvada sobre si mesma.

Uma dada Viga não pode se curvada nas direções vertical e horizontal simultaneamente.

  • Para uma viga reta: a altura da curva não pode ser maior que o raio da curva.
  • Para uma viga inclinada: os pontos inicial e final do arco não podem ser mais baixos do que a origem do arco

    BeamVerticalCurveMaxStraight.png    BeamVerticalCurveMax.png

  • Para uma Viga verticalmente curva, o comando Alongamento Radial também está disponível:

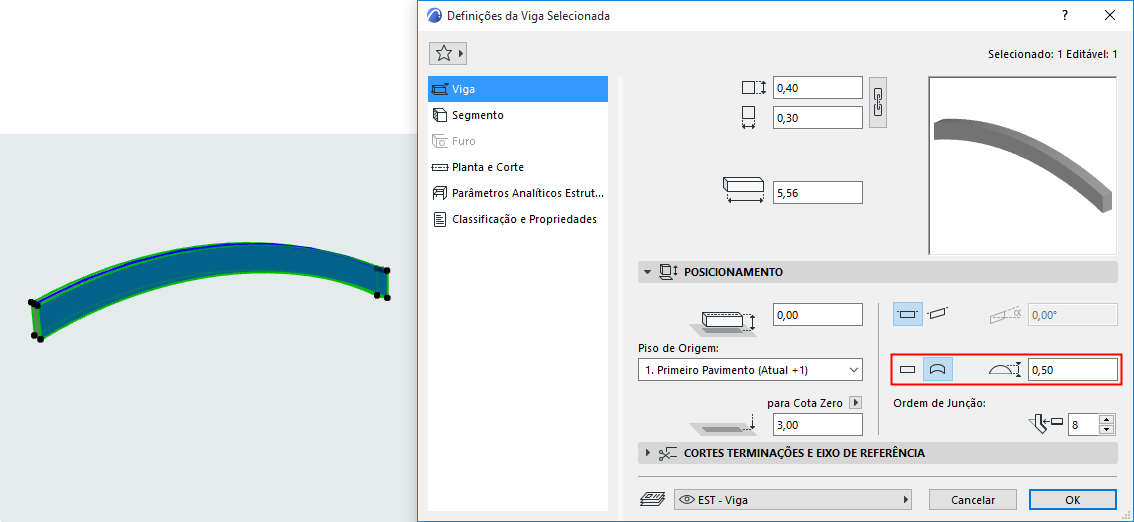

Como alternativa, nas Definições de Viga ou na Caixa de Informações: clique no ícone Curvo e defina a Altura do Arco/Corda.

  • O valor negativo é possível

  • Se a Viga inicial tiver sido curvado horizontalmente, ao clicar no ícone Curvo irá atribuir uma curva vertical e eliminar a curva horizontal.

Tópico Relacionado:

Viga Curva Horizontal
