Definir a Geometria da Junção

Nas Definições da Viga:

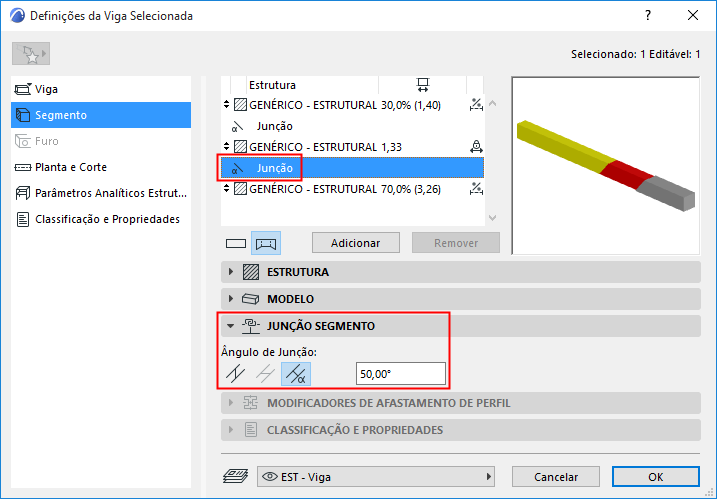

Para um componente Junção selecionado na lista (na parte superior das Definições do Segmento de Viga): use o painel Junção Segmento (abaixo) para definir seu ângulo como horizontal, vertical ou personalizado.

Na Janela 3D:

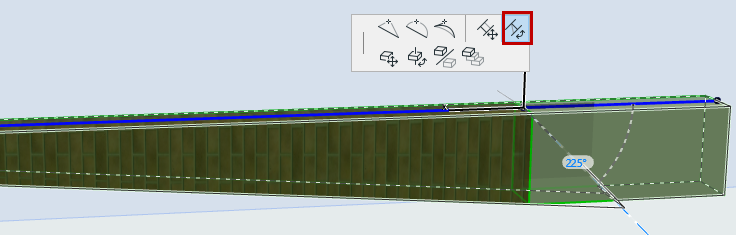

As Junções podem ser editadas graficamente da seguinte forma:

1. Selecione a Viga na janela 3D.
2. Clique no ponto quente da Junção (na linha de referência da Viga).
3. Da Paleta de Contexto, use Rotacionar Ângulo de Junção para ajustar o ângulo de Junção
