Criar uma Cobertura de Plano-Único na Janela 3D
Nota: Além de modelar uma nova Cobertura, conforme descrito abaixo, você também pode selecionar uma Cobertura Multi-plano e dividi-la em várias Coberturas de Planos-únicos, usando: Edição > Dar Nova Forma > Dividir em Coberturas de Plano-único ou Modelagem > Extras Cobertura > Dividir em Coberturas de Plano-único.
Use este método se desejar colocar uma cobertura que se vincule aos elementos existentes na janela 3D.
- Selecione a Ferramenta Cobertura.
- Nas Definições de Cobertura ou na Caixa de Informações, ajuste os principais parâmetros de cobertura (p.ex. inclinação, superfícies, saliência do beiral)
- Selecione o método de Construção Plano-simples da Caixa de Informações.
- Selecione um dos três métodos de geometria na Caixa de Informações (Polígono, Retângulo, ou Rotacionado)

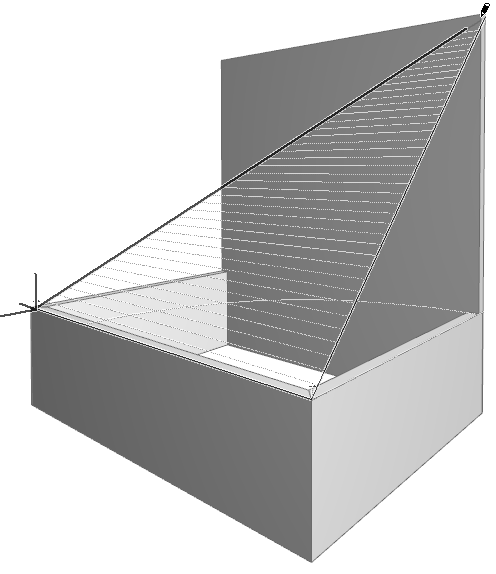

- Na janela 3D, defina o plano de cobertura clicando nos três pontos. Os primeiros dois pontos constituem a linha pivô.

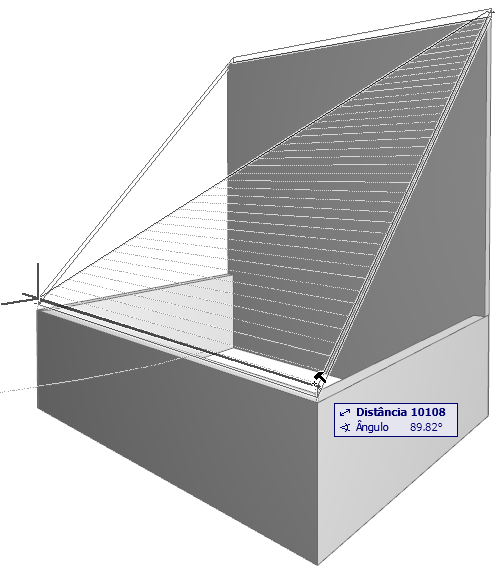

- Desenhe o contorno da Cobertura. O cursor Martelo aparece, quando regressa ao primeiro vértice. Clique para fechar o polígono.

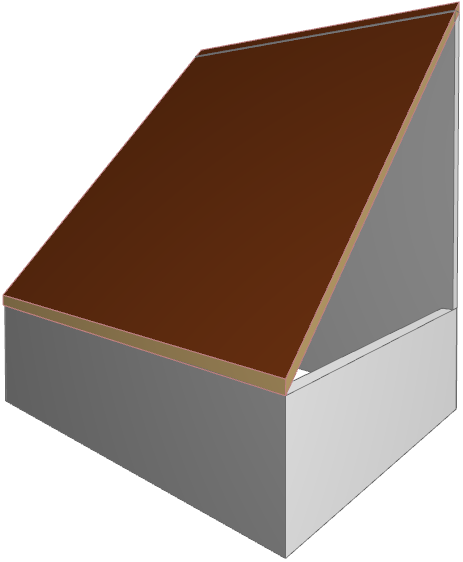

- A Cobertura é gerada.
