Cobertura de Quatro Águas

  1. Desenhe o contorno da Planta do seu edifício (i.e. paredes exteriores).
  2. Ative a Ferramenta Cobertura e utilize o método de construção de Multi-plano e o método de geometria Aresta.

  3. Nas Definições de Cobertura, ajuste os principais parâmetros de cobertura (p.ex. Inclinação, Saliência do Beiral)
  4. Clique duas vezes para colocar a linha pivô em forma de retângulo da Cobertura, ou utilize a Vara Mágica (espaço+clique) na aresta do contorno da Parede para criar rapidamente uma Cobertura de Multi-plano.

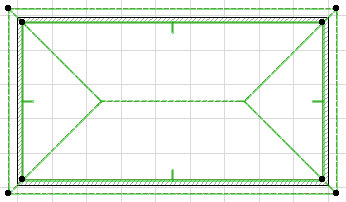

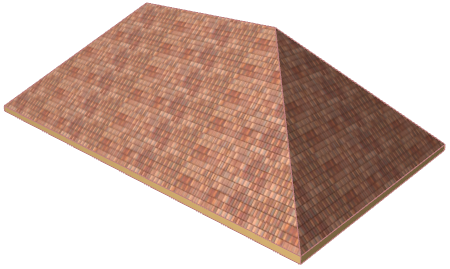

  5. A Cobertura criada é um elemento único de Cobertura de Multi-plano.

    HipRoofFP.png     HipRoof3D.png
