Cobertura triangular

  1. Desenhe o contorno da Planta do seu edifício (i.e. paredes exteriores).
  2. Ative a Ferramenta Cobertura e utilize o método de construção de Multi-plano e o método de geometria Empena retangular (isto pode ser encontrado no pop-up ao lado do método de geometria Aresta).

  3. Nas Definições de Cobertura, ajuste os principais parâmetros de cobertura (p.ex. Inclinação, Saliência do Beiral)
  4. Clique duas vezes para colocar a linha pivô em forma de retângulo da Cobertura.

    CreateGable1.png     CreateGable2.png

  5. A Cobertura triangular criada é um elemento único da Cobertura de Multi-plano.


Assista o vídeo

Mudar um Plano de Cobertura para uma Empena

Na Janela 3D:

  1. Cobertura de Multi-plano
  2. Encontre a linha pivô no plano de telhado que deseja alterar para uma empena.

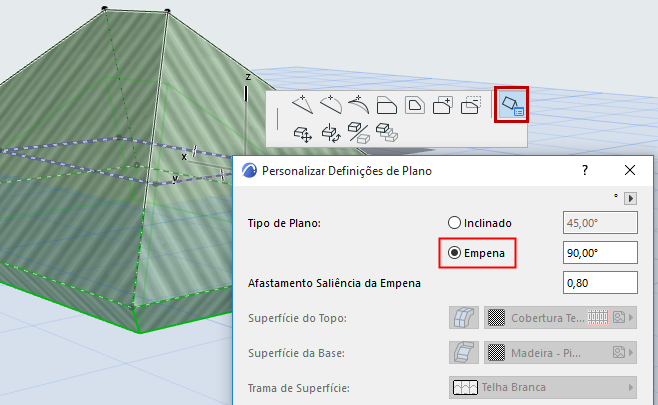

  3. Clique para fazer aparecer a Paleta de Contexto e selecione a opção Personalizar Definições de Plano.
  4. Na caixa de diálogo que surge, selecione Empena para definir o plano selecionado como uma empena.


Outro método:

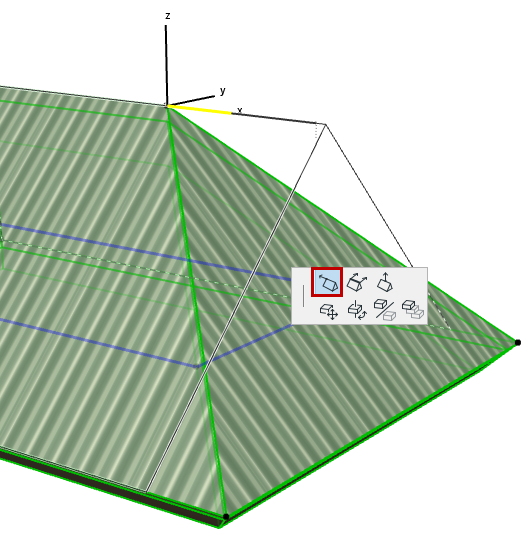

  1. Na janela 3D, selecione o ponto final da cumeeira da cobertura.

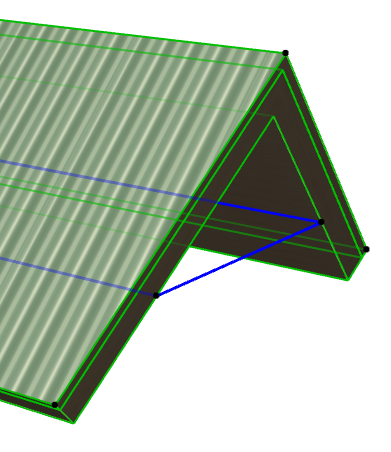

  2. da Paleta de Contexto, utilize a opção Alongar Cume Horizontal para arrastar o ponto final da cumeeira até o plano nesse fim se tornar vertical. (O cursor vincular-se-á à posição vertical para facilitar este procedimento.)
