Uma metodologia especial é aplicada aos Itens de Biblioteca Porta e Janela.
As origens dos componentes para símbolos 2D de porta/janela devem estar alinhadas com o centro da abertura da parede e com a borda externa da parede na qual será colocada a porta/janela.
As origens dos componentes para modelos 3D de porta/janela devem estar alinhadas com o centro inferior da abertura da parede na qual será colocada a porta/janela.Figura 1. Símbolo de Porta com Origem do Componente no Ponto Quente
Definição de Tolerância de Porta/Janela
Atribuição LPM
Conteúdo apresentado com a correspondente Opção de Visualização de Modelo (OVM): Nível de Detalhe de Símbolos de Porta, Janela e Claraboia
Tolerância 2D Completa
Símbolo em Planta Completo
Tolerância 2D Média
Símbolo em Planta Média
Tolerância 2D Baixa
Símbolo em Planta Baixa
O Vão da Parede é a parte cortada da parede para acomodar toda a estrutura da janela/porta.
A Largura do Vão da Parede é equivalente à Largura da Dimensão da Unidade acrescida de qualquer Tolerância Horizontal.
A Altura do Vão da Parede é equivalente à Altura da Unidade acrescida de qualquer Tolerância Vertical.

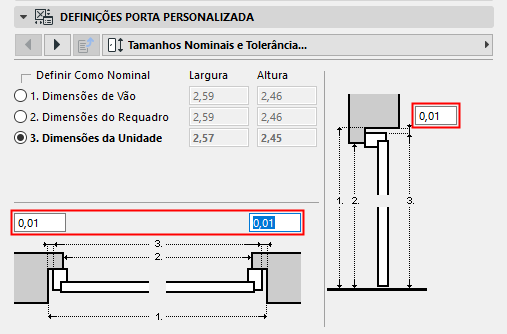

Figura 2. Definições Personalizadas dos Valores de Tolerância da Porta
Princípios de Tolerância do Projeto
O símbolo 2D de tolerância sempre deve ser desenhado (usando as ferramentas 2D do Archicad) no lado esquerdo dos símbolos 2D da porta/janela, com a mesma largura para todos os símbolos 2D usados em uma porta/janela do Item da Biblioteca.
Os símbolos 2D de tolerância serão automaticamente adicionados às bordas da porta/janela no lado direita, superior e inferior, e serão parametricamente ajustados para as bordas do Buraco da Parede. O modelo 3D será criado automaticamente, com base na largura de tolerância definida no Símbolo 2D e na espessura do batente da porta/janela. As tolerâncias de largura e tolerâncias das superfícies serão automaticamente adicionadas à interface do usuário de porta/janela como valores paramétricos.

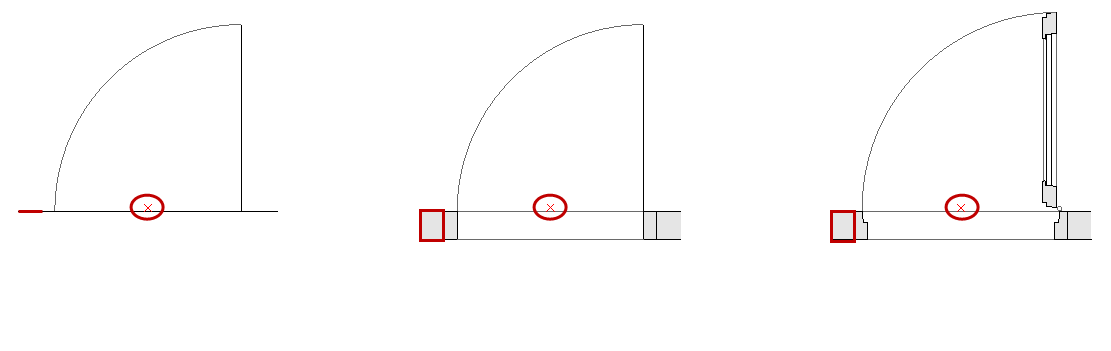

Figura 3. Tolerância exibida em baixa, média e Completa atribuição de LOD
Linhas de Abertura, Dobradiças e Maçaneta
Atribuição LPM
Conteúdo apresentado com a correspondente Opção de Visualização de Modelo (OVM): Definições Diversas para Itens da Biblioteca
Linha de Abertura sentido Dobradiça Completa
Mostrar Linha de Abertura (orientação da Dobradiças, 3D Completa)
Linha de Abertura das Dobradiças Simplificada
Mostrar Linha de Abertura (orientação da Dobradiças, 3D Simplificada)
Linha de Abertura sentido Dobradiça Esquemática
Mostrar Linha de Abertura (orientação da Dobradiças, 3D Esquemática)
Linha de Abertura da Maçaneta Completa
Mostrar Linha de Abertura (orientação da Maçaneta, 3D Completa)
Linha de Abertura da Maçaneta Simplificada
Mostrar Linha de Abertura (orientação da Maçaneta, 3D Simplificada)
Linha de Abertura da Maçaneta Esquemática
Mostrar Linha de Abertura (orientação da Maçaneta, 3D Esquemática)
Princípios de Projeto das Linhas de Abertura, Dobradiças e Maçanetas
Figura 4. Orientação da Linha de Abertura da Maçaneta
Figura 5. Orientação da Linha de Abertura das Dobradiças
O LPM permite definir qualquer número e direção de símbolos de Linhas de Abertura e/ou Operação de Abertura em Modelos 3D usando as ferramentas 3D do Archicad. As linhas de abertura 3D podem ser definidas pela ferramenta Morph (definida pelo Método de Geometria Poligonal).
É também possível usar, por exemplo, o Texto 3D do Item da Biblioteca (da biblioteca padrão do Archicad) para definir quaisquer anotações de texto fixa.
Considerando os padrões variáveis para a direção das linhas de abertura, o LPM fornece dois conjuntos de tarefas que definem a orientação da linha de abertura como “Dobradiças” ou “Maçaneta”.
O controle Orientação da Linha de Abertura (disponível nas Opções de Visualização do Modelo e na interface de utilizador do Item da Biblioteca) permite ao usuário inverter o seu posicionamento, conforme necessário.
Posicionamento da Montagem de Maçaneta/Puxador de Porta/Janela
Observe que a opção de montagem da Maçaneta em 3D está disponível apenas para o LOD do “Modelo Completo 3D ”.
Atribuição LPM
Uso de Conteúdo
Maçanetas Internas Completa
Usado para montagem de Maçaneta na face interna da abertura
Maçanetas Externas Completa
Usado para montagem de Maçaneta na face Externa da abertura
O LPM permite a definição de qualquer número e direção dos tipos de montagem da Maçaneta, separados para faces internas e externas de uma abertura. O tipo de montagem de Maçaneta pode ser selecionado a partir dos tipos padrão do Archicad ou de qualquer Componente Customizado de Itens de Biblioteca de Maçaneta (existentes em bibliotecas carregadas).
Princípios de Projeto para o Posicionamento da Maçaneta
Use as linhas 3D que podem ser definidas pela ferramenta Morph (definida pelo Método de Geometria Poligonal)
Definições (Linha Morph)
Figura 6. Origem do Morph
A origem do morph será usada como o ponto de ancoragem (no espaço 3D, portanto a linha do morph deve ser posicionada na superfície da porta/janela) e a direção da linha será usada como a orientação para montagem da Maçaneta. O comprimento da linha não afeta a posição final da Maçaneta ou a forma. A relação entre a linha do Morph usada para o projeto e o modelo final da Maçaneta é ilustrada na figura abaixo:
O tipo de atribuição definirá a orientação da maçaneta com relação à face Interna ou Externa de uma porta ou janela.
Equipamentos e Acessórios Padrões de Portas e Janelas
A seguinte biblioteca padrão de elementos paramétricos e funcionalidades de porta ou janela do Archicad serão adicionados a cada porta ou janela automaticamente:
Parâmetros Predefinidos do Sistema para Portas e Janelas
Largura – largura do conjunto Porta/Janela
Altura – altura do conjunto Porta/Janela
Espessura – espessura do batente do conjunto Porta/Janela
Orientação – Se definido como ‘Automático’, os valores de Posição Padrão do Rótulo e Posição do Rótulo Invertido serão usados para rótulos de Porta/Janela nos Mapas Interativos. Se definido como ‘Personalizado’, o valor do parâmetro Orientação Personalizada será usado.
Orientação Personalizado – usado em conjunto com o parâmetro Orientação
Posição Padrão do Rótulo – (definido como ‘E’ para ‘Esquerda’ por padrão) usado em conjunto com o parâmetro Orientação
Posição Reversa do Rótulo – (definido como ‘D’ para ‘Direita’ por padrão) usado em conjunto com o parâmetro Orientação
Operação IFC - definição de operação IFC
Superfícies > Superfície Externa da Tolerância de Porta/Janela – superfície externa do preenchimento da tolerância
Superfícies > Superfície Interna da Tolerância de Porta/Janela – superfície interna do preenchimento da tolerância
Superfícies > Superfície da Maçaneta de Porta/Janela – superfície da(s) maçaneta(s) de Porta/Janela
Canetas > Abrindo Caneta da Linha – caneta da linhas de abertura de Porta/Janela
