Nota:Usuários do MEP Designer: Use Sobreposição Gráfica em fluxos de trabalho que incluam o Archicad. No MEP Designer, as Definições de Sobreposição Gráfica não estarão visíveis em determinados elementos. Para elementos arquitetônicos (exibidos no MEP Designer com uma sobreposição cinza), você pode usar as Regras de Sobreposição Gráfica para definir diferentes valores de transparência diferentes para cada tipo de elemento.
Use as Sobreposições Gráficas para aplicar uma aparência predefinida (cor, trama) aos elementos do modelo por vista, de modo a transmitir informações rapidamente.
Por exemplo:
Exibir elementos com cores diferentes com base no seu Estado de Renovação
Exibir todas as paredes de gesso em azul
Realçar um grupo de zonas que tenham características comuns (p.ex., áreas não aquecidas)
Realçar todos os elementos que têm uma categoria acústica específica ou classes de incêndioFigura 1. Zonas por Classes de Incêndio

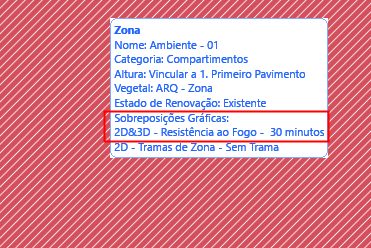

A Etiqueta de Informações dos elementos lista as Regras de sobreposição gráfica em vigor para esse elemento:
Aplicar Regras de Sobreposição Gráfica
Existem duas maneiras de atribuir um Sobreposição Gráfica:

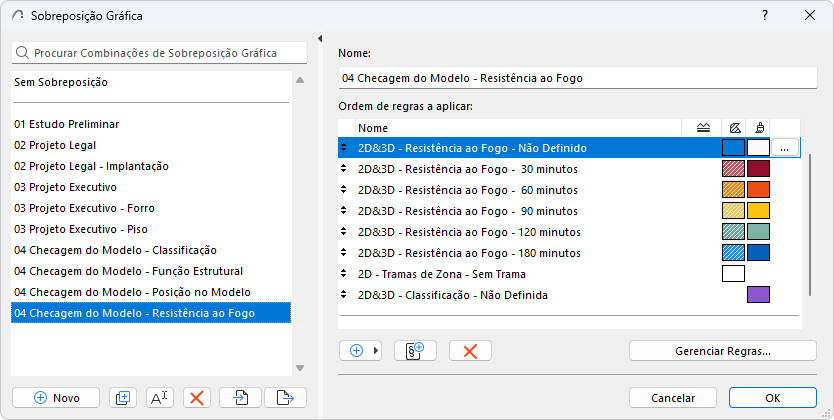

Pela Combinação de Sobreposição Gráfica: Uma Combinação de sobreposição gráfica é um conjunto de Regras, aplicadas em uma ordem particular aos elementos que se encaixam aos critérios da regra.
PeloFiltro de Renovação: O Filtro de Renovação define quais elementos (pelo Estado de Renovação) podem ser exibidos com uma sobreposição.
Combinação de Sobreposição Gráfica e Filtro de Renovação são salvos com as definições de cada vista. Para qualquer vista, as regras de Combinação de Sobreposição Gráfica são aplicadas primeiro. As regras aplicadas pelo Filtro de Renovação são de baixa prioridade.
Exceção: Você não pode estabelecer as definições para uma Combinação de Sobreposição Gráfica ou um Filtro de Renovação para vistas de marcadores de Cortes e Elevações que são baseadas no Desenho tipo ou na Reconstrução Manual.
