Elevações

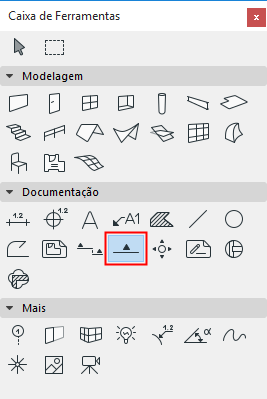

Essa ferramenta cria pontos de vista de elevação e marcadores de elevação vinculados ou desvinculados.

Ao contrário dos Cortes:

• Geralmente, as Elevações não atravessam a estrutura do edifício, mas criam um vista frontal, a partir de um ponto afastado.
• Não existe a opção “Profundidade Zero” para o Alcance Horizontal de uma Elevação.
• Os Marcadores de Elevação são, por convenção, diferentes dos Marcadores de Corte; por isso, as opções de Marcador nas Definições de Elevação são diferentes das equivalentes nas Definições de Corte.
• Ao contrário da Linha de Corte, a Linha de Elevação é um item apenas de visualização na tela, e não é apresentada no Leiaute.

  Consulte Visualização de Linhas de Região do Marcador.

Nos restantes parâmetros, a Ferramenta Elevação funciona da mesma forma que a Ferramenta Corte.

• Para criar um Ponto de Vista de Elevação, é necessário colocar um Marcador de Elevação de Origem na Planta.
• O Ponto de Vista de Elevação resultante tem um estado (Modelo ou Desenho) que determina o seu processo de atualização.
• O painel Aparência do Modelo define a visualização do Ponto de Vista de Elevação, enquanto que os painéis Marcador e Cabeça do Marcador determinam o conteúdo e aparência do Marcador.
• Um Marcador de Elevação Vinculado, contendo apenas informação de referência (sem criar um Ponto de Vista), pode ser colocado em uma Janela de Planta, Corte, Elevação, Elevação Interior, Documento 3D, Detalhe ou Folha de Trabalho.
• Podem também ser colocados marcadores de Elevação não-vinculados.

Mover um Marcador de Elevação

Esta opção só está disponível para Marcadores de Elevação e de Elevação Interior.

Selecione a linha de Elevação; o marcador será selecionado e apresentará um ponto quente.

Clique neste ponto, selecione o comando da paleta de contexto Mover Marcador de Elevação, e, finalmente, arraste o marcador para a posição desejada.

O marcador irá manter esta posição, mesmo que a Elevação seja arrastada ou rotacionada para uma nova posição.
