Adicionar Criterios: Quais elementos devem ser listados?
Use o painel Critérios das Definições de Esquema para definir os Critérios de Elemento/Componente/Superfície para listagem.
- Por padrão, esse botão abre a lista de Parâmetros & Propriedades disponíveis no projeto (a lista pode ser filtrada dependendo de outros critérios que você já tenha escolhido)
- A seleção de critérios é comum a várias funções. Para uma descrição, consulte: Definir Critérios do Elemento.

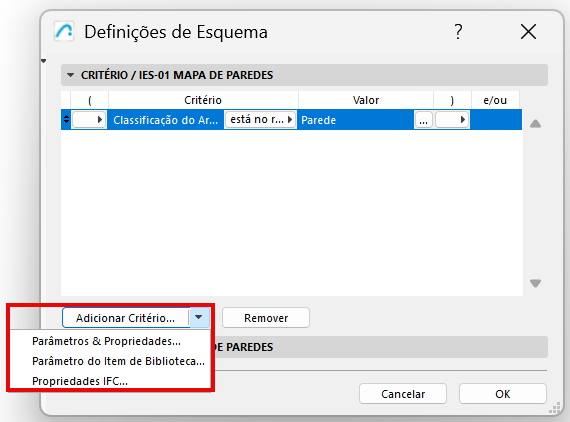

- Ou use a janela pop-up do botão Adicionar Critérios para acessar os Itens da Biblioteca ou Propriedades IFC:
Campos e Critérios Adicionais: Parâmetros do Item de Biblioteca
Definir Critérios do Elemento Usando Dados IFC
Definição de Critérios Complexos
- Para listar vários Tipos de Elementos, você deve uni-los com uma declaração OU.

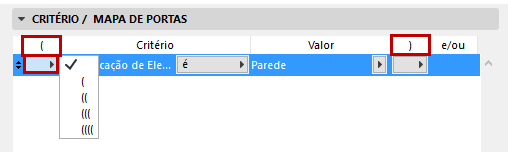

- Se necessário, use as colunas Abrir parênteses e Fechar parênteses das Definições de Esquema para definir critérios aninhados para esquemas mais complexos.
Cada “abertura” tem de ter um “fechamento” correspondente, para que o esquema seja lógico. Se existir um erro na lógica dos seus parêntesis, aparece o aviso Critério inválido! no fundo do painel.
Exemplo de Critérios Complexos
Suponha que você deseja listar todas as Paredes, Lajes e Pilares que estão em um Vegetal particular.
Para atender a esse critério, um elemento deve:

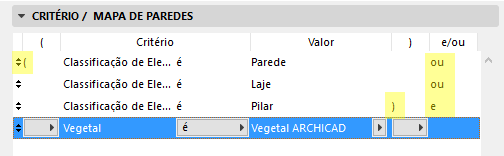

Observe os parênteses na imagem abaixo, que encerram o grupo de três tipos de elementos.
