Categorias da Linha

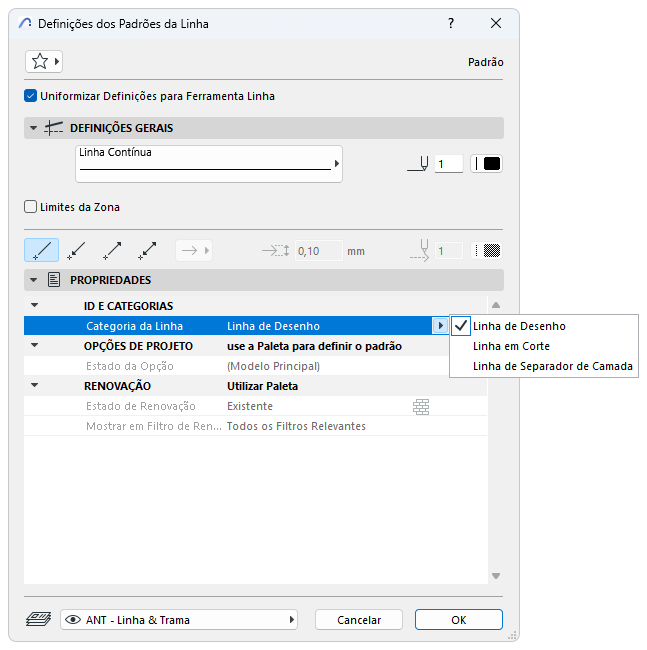

Use o Painel de Propriedades das Definições de Linha para atribuir categorias de linhas.

Use categorias de linhas para ajustar as Sobreposições Gráficas e exportar as definições para as linhas em função das suas categorias.

As três categorias de linhas: Desenho, Corte e Separador de Camada.

Como padrão:

• Todas as linhas de contorno são "linhas de Corte"
• Todas as linhas separadoras de camadas (nas estruturas compostas) são "Separadores de Camadas"
• Todas as outras linhas são de "Desenho"

As categorias de linhas podem ser úteis

• Se você tiver explodido uma parede composta em suas linhas constituintes e tramas.
• Se você desenhar linhas à mão em uma janela 2D ou em uma janela do tipo Seção

Atribuir categorias a essas linhas de acordo com sua função no plano. Desta forma, as linhas ainda desenhados à mão pode ser considerada como Linhas de Corte ou linhas de Separador de Camada.

As categorias de linha também podem ser úteis se você salvar o seu arquivo no formato DXF/DWG: o tradutor DXF/DWG permite definir um Vegetal Personalizado separado para o qual as linhas separadoras de camadas são exportadas.

Consulte Vegetais Personalizados.
