Editar Polilinhas

Unificar Elementos de Desenho em Polilinhas

As Linhas, Arcos e Polilinhas ligadas podem ser transformadas em uma única Polilinha.

• Selecione todos os elementos ligados.
• Use o comando Edição > Dar Nova Forma > Unificar.

Os atributos do último elemento selecionado serão aplicados ao conjunto unificado de elementos.

Você pode unificar vários conjuntos de itens ligados selecionados, com um único comando Unificar.

Consulte Também Interceptar dois Elementos.

Abrir uma Polilinha Fechada

Para abrir uma polilinha fechada, apagando um dos seus segmentos:

• Ative a ferramenta de Seleção.
• Faça Ctrl-click (Cmd-click) sobre o segmento de linha que quer apagar.
  Nota: utilize o mesmo método para cortar uma polilinha tendo pelo menos 3 segmentos dentro de duas polilinhas independentes.

Explodir uma Polilinha

1. Selecione a polilinha.
2. Use a opção Edição > Dar Nova Forma > Explodir dentro da Vista Atual.

   As linhas e arcos resultantes são agrupados. Desagrupe-os conforme necessário

   Consulte também Explodir dentro da Vista Atual.

PoliLinhas Tracejadas: por Segmento ou Contínua

Apenas para PoliLinhas, se você estiver usando um tipo de linha tracejada, escolha uma preferência em Definições de Polilinha para estabelecer o padrão de tracejado em os nós da polilinha.

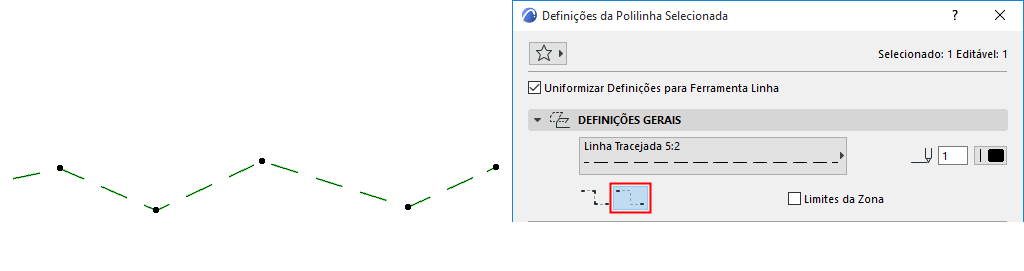

Figura 1. Distribui o Padrão de Tracejado pela PoliLinha Inteira

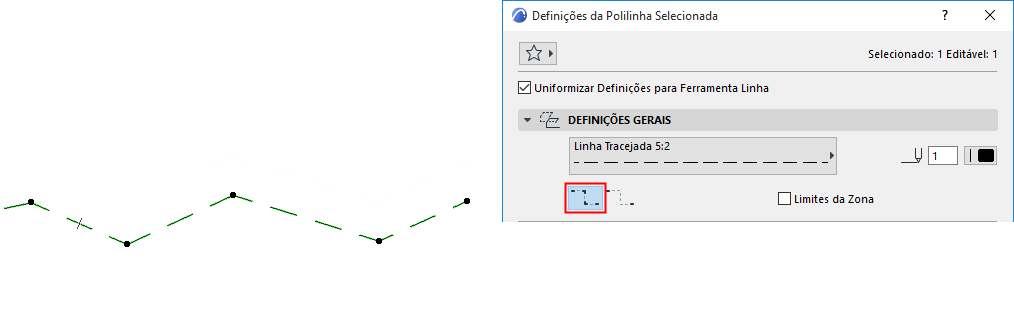

Figura 2. Distribui o Padrão de Tracejado Por segmento
