Cotas de Nível

Você pode colocar uma Cota de Nível em qualquer um dos seguintes elementos:

  • Laje
  • Malha
  • Cobertura (Plano-único e Multi-plano)
  • Membrana
  • Escada (e subcomponentes de Escada)
    Nota: Uma Cota de Nível colocada em um espaço vazio (ao invés de um elemento) será associada ao nível do piso.

Colocar Cota de Nível

  1. Passe o cursor sobre o elemento, depois clique para colocar. Você deve clicar nas partes visíveis e selecionáveis do elemento alvo.

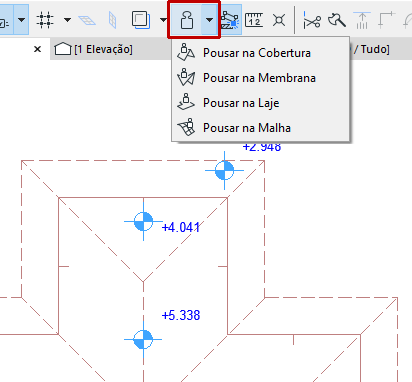

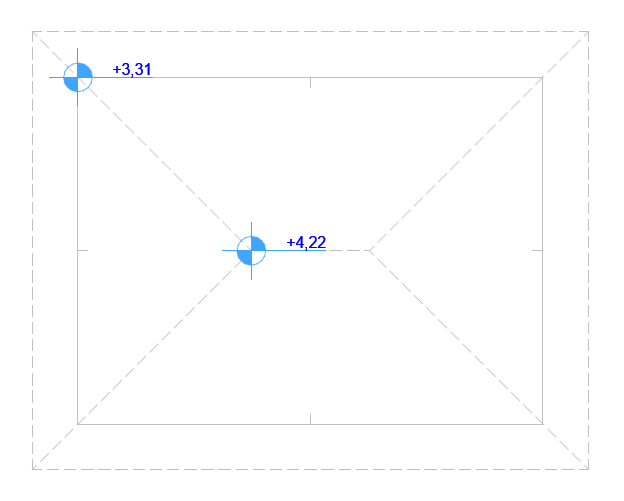

    Figura 1. Cota de Nível em um plano de Cobertura

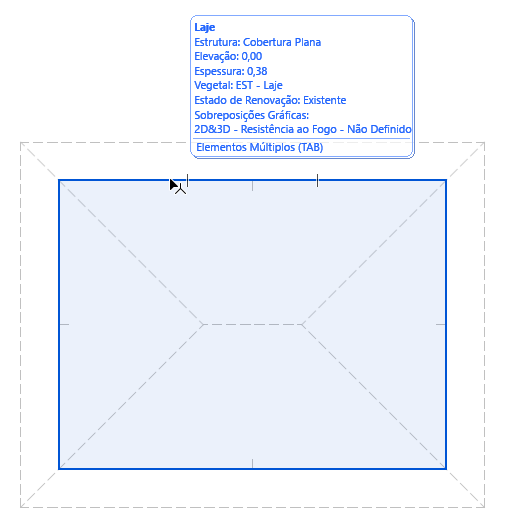

Se o cursor estiver sobre vários elementos: clique em Tab até que o elemento desejado seja destacado, então clique para colocar a cota.

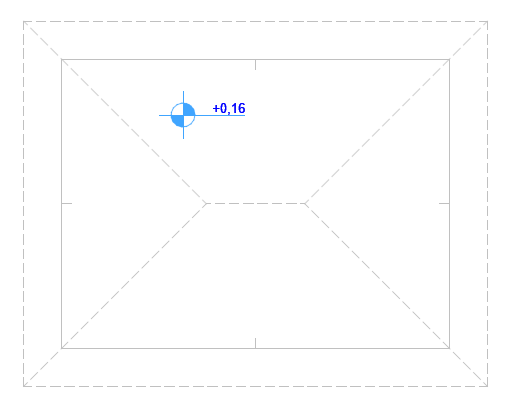

Cota de Nível em um plano de Laje

Usar Gravidade para filtrar os elementos alvo

Se a Gravidade estiver ligada, a Cota de Nível só pode ser colocada sobre o tipo de elemento que estiver usando a gravidade (Laje, Cobertura, Membrana ou Malha). Consulte Gravidade.



Editar cota de nível

Para editar o conteúdo e o estilo do texto de cota: consulte Estilo de Texto.

Esconder com elemento associado

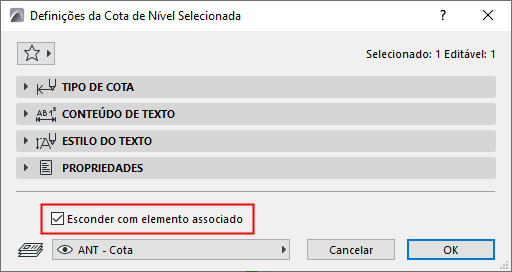

Por padrão, uma Cota de Nível é ocultada se o seu elemento associado estiver escondido (p.ex., em um vegetal escondido). Para exibir a cota de qualquer forma, desmarque esta caixa.

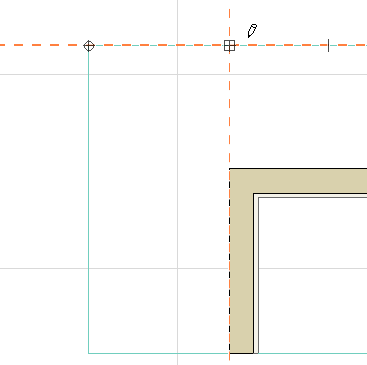

Colocar cota estática

Dimensões Estáticas não são associativas.

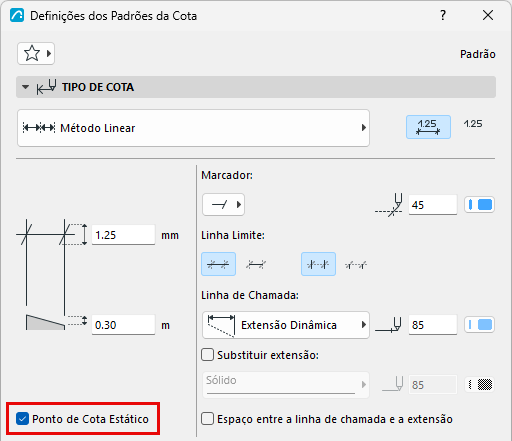

Para transformar uma dimensão existente em um valor estático, selecione o valor e ative a caixa de Valor Estático nas Definições de Cota.



O ponto de referência de um valor estático linear é retangular.



Uma cota transformada em Valor Estático não pode voltar a ser associativa.
